SDIO(Secure Digital Input Output)接口的速度相比SPI(Serial Peripheral Interface)模式能快多少,并没有一个固定的倍数答案,因为它严重依赖于具体的工作模式、硬件配置以及使用的SD卡性能。不过,我们可以通过对比它们的关键特性来理解其性能差异。

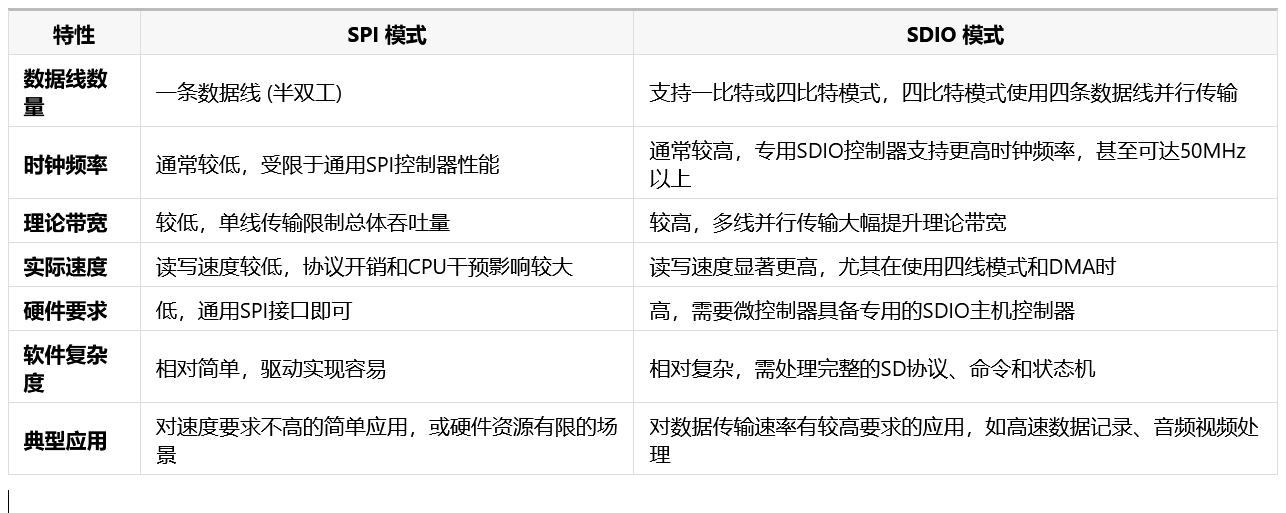

下面是一个关键特性的对比表格,可以帮助你直观了解它们的区别:
如何理解速度的“几倍”关系
从表格可以看出,SDIO在4-bit模式下的理论数据传输带宽通常是SPI模式的4倍(假设时钟频率相同)
。同时,SDIO通常还能运行在比SPI高得多的时钟频率上,这使得实际的速度优势往往远超4倍。
一些实际的测试数据也证明了这一点:
在某测试中,STM32F407平台使用SDIO(4线DMA)读写64GB exFAT卡,写入约5.4MB/s,读取约8-9MB/s
另一份测试数据显示,在CH32V307平台下,SDIO的读取速度(约2.68MB/s)是SPI模式(约1.66MB/s)的1.6倍以上,写入速度(约918KB/s)也比SPI(约774KB/s)快约18%(该测试中SDIO可能未使用4线模式或高速卡)。
这些测试结果说明,实际的速度提升取决于你是否使用了SDIO的4-bit模式、是否使能了高速模式(High-Speed Mode)、是否搭配了支持高速的SD卡,以及文件系统和驱动程序的开销。
除了速度,还有什么区别?
选择接口时,不能只盯着速度,还需考虑:
硬件兼容性:你的微控制器(MCU)是否有SDIO主机控制器?这是使用SDIO的前提
软件复杂性:SDIO协议比SPI复杂得多,通常需要更复杂的驱动和协议栈支持
引脚占用:SDIO需要更多的I/O引脚(CLK, CMD, DAT0-3),而SPI通常只需4根线(CS, CLK, MOSI, MISO)。
功耗:SDIO在高速传输时功耗可能更高。
给你的建议
追求极致性能:如果你的MCU有SDIO控制器,并且项目需要高速存储(如录制视频、高速数据采集),务必选择SDIO的4-bit DMA模式,并选择Class等级高的高速SD卡。
简单应用或MCU受限:如果只是偶尔记录日志或速度要求不高,或者你的MCU没有SDIO外设,SPI模式简单且完全足够,还能节省硬件资源。
查阅数据手册:最终的性能表现一定要查阅你所使用的MCU的SDIO控制器规格和SD卡的速度等级。
总之,SDIO(尤其是4-bit模式)的速度优势是巨大的,但这需要硬件和软件的正确支持。
