eMMC改SD卡技术详解

将eMMC改为SD卡，本质上是用SD卡的接口和协议来替代板上原有的eMMC芯片。

首先，必须强调：这是一个极其复杂、需要高超焊接技术和硬件知识的过程，成功率不高，且极易损坏设备。除非你有充分的经验和心理准备，否则不建议轻易尝试。

下面我将从原理、步骤、难点和更可行的替代方案几个方面来详细解释。

一、为什么要这么做？（动机）

1. 修复变砖设备：某些设备（如手机、平板、开发板）的eMMC芯片损坏，导致无法启动。通过改造，可以从SD卡启动系统，让设备“复活”。

2. 扩容或提速：设备自带的eMMC容量小或速度慢，而用户希望使用更大容量或更高速度的SD卡。

3. 开发与调试：在开发阶段，从SD卡启动系统比烧写eMMC更方便进行系统测试和迭代。

4. 纯粹的技术挑战：对于硬件极客来说，这个过程本身就是一种乐趣。

二、核心原理

eMMC和SD卡在物理和协议层面非常相似。

• eMMC：可以看作是一个“焊死在主板上的SD卡”。它封装了NAND闪存和控制器，使用并行接口（通常是8位数据线）。

• SD卡：使用串行接口，但协议底层与eMMC兼容。

改造的核心就是 “飞线” ，即用极细的导线将主板上的eMMC引脚连接到SD卡座或TF卡座的对应引脚上。

三、详细步骤

这是一个概览性的步骤，具体操作因设备而异。

第一步：准备工作

1. 获取引脚定义：这是最关键的一步。你需要找到你所改造设备的eMMC芯片引脚定义图 和 SD卡引脚定义图。

• eMMC引脚：通常可以通过查找eMMC芯片的具体型号（如KLMBG4JETD-B041）的数据手册来获得。

• SD卡引脚：是标准化的，容易查到。

2. 准备工具：

• 高精度电烙铁和热风枪（用于拆卸eMMC芯片）。

• 尖头烙铁头。

• 极细的漆包线或飞线。

• 放大镜或显微镜。

• 万用表。

• SD卡或TF卡座。

• 助焊剂、焊锡。

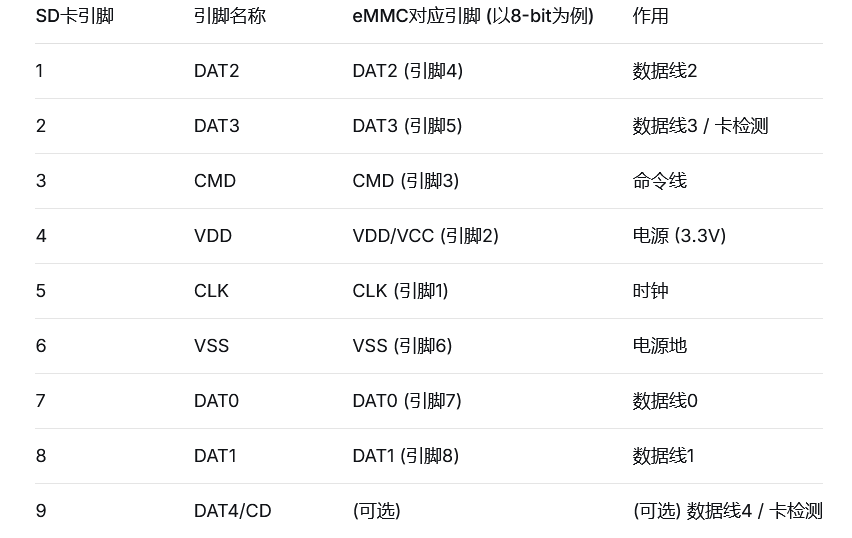

3. 制作接线图：根据两个引脚定义，制作一个对应的接线表。最重要是连接以下引脚：

注意： 不同型号的eMMC引脚顺序可能不同，务必以数据手册为准！

第二步：操作过程

1. 拆卸原eMMC芯片：

• 在主板上用热风枪均匀加热eMMC芯片，待焊锡熔化后用镊子轻轻取下。

• 风险极高：容易损坏主板焊盘或邻近元件。

2. 清理焊盘：使用电烙铁和吸锡线仔细清理主板上的eMMC焊盘，确保每个焊点平整、干净、不连锡。

3. 焊接飞线：

• 将飞线的一端焊接在主板eMMC焊盘的对应引脚上。这是最考验手艺的部分，焊点要小且牢固。

• 将飞线的另一端焊接在SD卡座的对应引脚上。

• 建议：先连接GND和VCC，然后是CLK、CMD，最后是DAT0-DATx。每焊好一根就用万用表测试一下是否连通、是否与其它引脚短路。

4. 固定与绝缘：

• 所有飞线连接完成后，用热熔胶或UV固化胶水固定飞线和SD卡座，防止因移动导致线材断裂或短路。

第三步：测试

1. 插入一张已知是好的、并写入了相应系统镜像的SD卡。

2. 连接电源，开机测试。

3. 如果无法启动，需要用万用表和示波器（如果有）逐一检查所有连接是否正确，时钟和信号是否正常。

四、巨大的挑战与风险

1. 焊接难度：eMMC芯片的引脚非常细小密集（BGA封装），间距可能只有0.4mm或更小。拆卸和焊接需要显微镜和大量练习。

2. 信号完整性：飞线会引入电感、电容和阻抗不匹配，导致信号质量下降。高频的SD卡协议（如SDHC/SDXC）可能无法稳定工作，出现频繁错误、降速甚至无法识别。

3. 电源问题：SD卡需要稳定的3.3V供电。直接从主板取电可能需要考虑电流是否充足。

4. Bootloader问题：设备的Bootloader（如U-Boot）可能被配置为只能从eMMC启动。你需要修改Bootloader的配置，或者确保你的SD卡系统镜像包含了能适配该设备的Bootloader。这需要深厚的软件知识。

5. 物理空间：飞线和SD卡座需要额外的空间，你可能需要为设备制作一个特殊的外壳。

五、更简单可行的替代方案

考虑到上述的巨大难度，在尝试之前，请先考虑以下方案：

1. 使用SD卡转eMMC的转换板：市面上有一些现成的转换板，它本身是一个BGA封装的模块，可以直接焊接到主板的eMMC位置上，模块上自带一个SD卡槽。这大大降低了飞线的难度和信号完整性问题。这是最推荐的硬件改造方案。

2. 通过USB启动：对于一些开发板（如树莓派、一些ARM板），如果支持从USB设备启动，你可以直接使用U盘或USB SSD，无需任何硬件改造。

3. 寻找现成的SD卡模块：某些开源硬件项目（如一些路由器）可能直接提供了SD卡接口的改装教程和套件。

总结

将eMMC改为SD卡是一项“外科手术”级别的硬件改造。它理论上可行，但实践上对操作者的技能、耐心和工具要求极高，且失败风险巨大。

给你的建议：

• 如果你是新手：强烈建议放弃，或者选择购买现成的SD转eMMC转换板来尝试。

• 如果你有一定经验：务必做好充分的准备工作，包括研究电路图、数据手册，并准备好所有专业工具。先从一些废旧的板子上练习BGA焊接和飞线技术。
