贴片式内存卡

贴片式内存卡（通常指SD NAND）是一种采用表面贴装技术（SMT）的微型存储芯片，专为嵌入式设备设计。以下是其核心特点及应用分析：

一、核心特性

1. 物理封装与尺寸

• 采用 LGA-8封装（6×8mm标准尺寸），厚度约0.75mm，体积仅为传统TF卡的1/4，适合空间受限的嵌入式设计。

• 容量覆盖 128MB~4GB，主流为SLC NAND闪存晶圆，擦写寿命达5万~10万次，工业级型号（如XS型）支持-40℃~85℃宽温环境。

接口与协议

• 双模式支持：默认工作模式为 SDIO（4-bit并行传输），最高速度25MB/s（高速模式）；也可切换至SPI模式（1-bit串行传输），速度降至约10MB/s以下。

• 协议兼容性：完全兼容 SD 2.0标准，无需额外开发驱动，主流MCU（如STM32）可直接调用内置SDIO控制器驱动。

内置管理算法

• 集成 EDC/ECC校验、坏块管理、磨损均衡、垃圾回收 等算法，避免数据丢失并提升稳定性。支持直接写入（无需先擦除），掉电保护通过10K次随机断电测试。

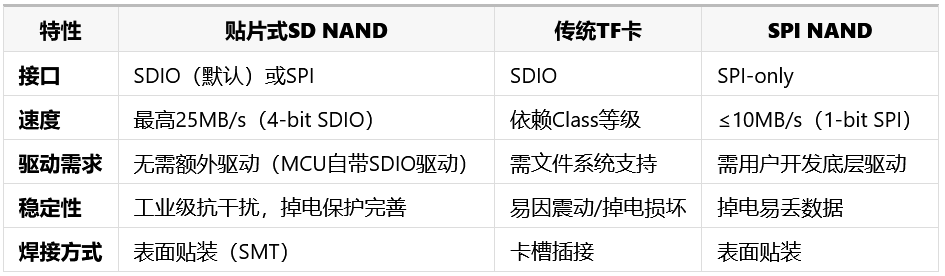

二、与传统TF卡/SPI NAND的对比

三、典型应用场景

1. 便携式多媒体设备

• MP3播放器：存储音乐文件，通过SPI或SDIO接口与解码模块通信。

• 数码相框：搭配TFT屏和MCU（如CH32V307），实现图片的高速读取与显示。

2. 工业与物联网设备

• 传感器数据日志：SPI模式连接低端MCU，记录温湿度等数据。

• 车载记录仪：利用工业级型号（AOW）的宽温特性存储行驶数据。

3. 医疗与电力监控

• 医疗设备中存储校准参数；电力系统中记录故障事件，依赖其掉电保护机制。

四、选型与设计建议

1. 型号选择

• 商业级：AS型（-25℃~85℃），成本较低，适合消费电子产品。

• 工业级：XS型（-40℃~85℃），适用于车载、医疗等严苛环境。

电路设计要点

• 电源滤波：需3.3V稳压，并联10μF+0.1μF电容抗干扰。

• 信号匹配：SDIO模式下CLK线需阻抗匹配（50Ω），SPI模式下CS引脚需上拉。

• 模式切换：若需SPI模式，上电时拉低DAT3引脚并发送CMD0命令。

总结

贴片式内存卡（SD NAND）以微型化封装、即插即用的SDIO接口、高可靠性管理算法成为嵌入式存储的理想选择。工业场景选XS型+SDIO模式以兼顾速度与稳定性；低成本设备可选AS型+SPI模式简化设计。其免驱动特性显著降低开发门槛，尤其适合资源受限的IoT终端。
