sd nand tf

SD NAND（也称为贴片式TF卡）是一种基于NAND Flash晶圆和SD协议的新型嵌入式存储解决方案，专为空间受限和可靠性要求高的应用设计。以下是根据搜索结果整理的关键信息：

1. 基本定义与特点

• 封装与尺寸：SD NAND采用LGA-8封装（常见尺寸如6×8mm、9×12.5mm），体积比传统TF卡（15×11×1mm）更小，适合空间敏感的嵌入式设备（如智能穿戴、工业控制器）。

• 容量范围：提供从128MB到256GB的多种容量选项，支持SLC（单层单元）或MLC（多层单元）晶圆。SLC晶圆擦写寿命可达10万次，可靠性更高。

• 协议兼容性：完全兼容SD 2.0协议，支持SDIO和SPI接口，可直接移植标准驱动代码，无需额外开发。

2. 性能优势

• 速度：高速模式下读写速度可达25MB/s（4线并行），Class 10级别支持高清视频录制。部分型号（如XCZSDNAND512GAS）读取速度达168MB/s，写入139MB/s

• 稳定性：

• 支持工业级温度范围（-40°C至+85°C），通过1万次随机掉电测试。

• 内置ECC校验、坏块管理、磨损均衡算法，增强数据安全性和芯片寿命。

• 功耗与耐用性：工作电压2.7V–3.6V，低功耗设计，防水、防震、防磁。

3. 应用场景

• 消费电子：无人机（存储高清视频）、无线麦克风（音轨数据）、智能门锁（生物识别数据）。

• 工业与医疗：工业自动化控制器、便携式医疗设备、车载系统（需抗振动和宽温操作）。

• 嵌入式系统：替代TF卡+卡座方案，减少物理空间占用，避免卡座松动或接触不良问题。

4. 设计与生产注意事项

• 电路设计：

• 需添加上拉电阻（10K–100KΩ）保护CMD/DAT信号线。

• 电源需单独供电（电流≥200mA），确保稳定上电（上升时间0.1ms–35ms）。

• PCB布局：

• 数据线等长处理，CLK时钟线包地减少干扰。

• 优先靠近主控芯片放置，缩短走线长度。

• 焊接与贴片：

• 推荐回流焊（峰值温度无铅≤260°C/有铅≤235°C），避免虚焊。

• 散装芯片需120°C烘烤8小时防潮，剩余部分氮气柜保存。

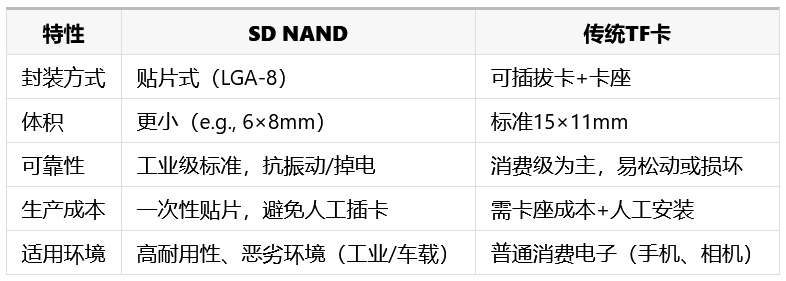

5. 与传统TF卡的对比

优势总结：SD NAND节省空间、提高可靠性、简化生产流程，但需配套PCB设计能力；TF卡更适合需要频繁更换存储设备的场景。

6. 选型与供应商信息

芯存者科技：供应多种容量（128MB–64GByte），支持定制。

价格参考：4GB容量商业级约¥13–18/片（批量价），工业级稍高。

总结

SD NAND是传统TF卡的嵌入式优化版本，适合对空间、可靠性和生产效率要求高的场景（如工业设备、智能硬件）。选择时需权衡容量、成本与环境需求，并注意PCB设计和焊接工艺。对于消费级可插拔应用，传统TF卡仍是经济实用的选择。
