128MB的SDNAND块多大，页多大，扇区多大

芯存者等厂商生产的128MB、256MB、512MB容量SDNAND（基于SLC/pSLC NAND设计），其底层物理结构遵循NAND Flash的通用组织规则。物理层面的页（Page）大小为2KB（2048字节）+ 64字节OOB区域，块（Block）大小为128KB（由64个页组成）；而SD协议层面的逻辑扇区（Sector）固定为512字节。以下是具体分析：

一、物理存储结构（NAND Flash底层）

1. 页（Page）

• 大小：2KB（2048字节） + 64字节OOB（冗余区域）

• 页是NAND Flash的最小读写单位，实际有效数据容量为2KB，额外64字节用于ECC纠错、坏块标记等管理信息。

• 例如：K9F2G08U0C等小容量NAND Flash的页结构为(2K+64)Bytes。

2. 块（Block）

• 大小：128KB（由64个页组成）

• 块是NAND Flash的最小擦除单位，每个块包含64个页（64 × 2KB = 128KB）。

• 例如：128MB容量的SDNAND总块数约为1024块（128MB ÷ 128KB = 1024）。

二、逻辑存储结构（SD协议层面）

1. 扇区（Sector）

• 大小：512字节（固定值）

• SD协议定义的逻辑扇区大小为512字节，与物理NAND结构无关，是SD卡标准的通用规范。

• 用户通过SD接口操作时，数据以512字节为单位读写，但底层控制器会将多个扇区合并为NAND的页（2KB）进行实际操作。

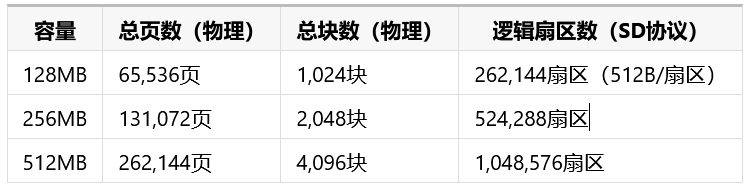

三、容量与结构对应关系

说明：

• 物理页数 = 容量 ÷ 2KB（例如128MB ÷ 2KB = 65,536页）。

• 逻辑扇区数 = 容量 ÷ 512B（例如128MB ÷ 512B = 262,144扇区）。

• SDNAND内部控制器会自动将512字节的逻辑扇区映射到底层2KB的物理页，用户无需直接管理NAND的页/块结构。

四、关键注意事项

1. 物理与逻辑的差异：

• 用户通过SD协议操作时仅感知512字节扇区，但实际写入需满足NAND的2KB页对齐。若写入未对齐，控制器会触发“读-改-写”流程，导致写放大（Write Amplification），降低性能与寿命。

2. 控制器的透明化管理：

• SDNAND内置控制器自动处理页/块管理、ECC纠错、坏块替换等操作，用户无需自行实现FTL（Flash Translation Layer）。

• 例如：写入1字节数据时，控制器会暂存至缓存，待累积满2KB后一次性写入物理页。

3. 小容量NAND的典型参数：

• 128MB~512MB SDNAND多采用SLC/pSLC NAND，页大小统一为2KB，块大小为128KB（64页/块）。更大容量NAND（如1GB以上）可能采用4KB/8KB页。

总结

• 物理页大小固定为2KB + 64字节OOB，是NAND Flash的最小读写单位。

• 物理块大小固定为128KB（64个页），是擦除的最小单位。

• SD协议扇区固定为512字节，由控制器自动映射到底层物理结构。
  芯存者的SDNAND通过内置控制器屏蔽了NAND的复杂性，用户可像操作普通SD卡一样使用，无需关注物理页/块细节，但需注意逻辑写入需对齐512字节扇区以避免性能损耗。
