NAND与DRAM擦写寿命解析

NAND Flash 通过改变物理结构来存储数据，这个“改变-恢复”的过程是有磨损的；而 DRAM 通过维持一个电荷来存储数据，这个过程本身没有物理磨损。

下面我们来详细拆解一下。

NAND Flash（闪存）为什么有寿命？

NAND Flash 的存储单元是一个“浮栅晶体管”。你可以把它想象成一个带有“孤岛”水塘的闸门。

1. 写入（编程）：要写入数据（比如写入0），需要向控制极施加一个高电压，让电子凭借“量子隧穿”效应，强行穿过一层非常薄的绝缘层（氧化层），跳到那个“孤岛”（浮栅）上。这些被困在浮栅上的电子，就代表了存储的数据。

2. 擦除：NAND 不能直接覆盖写入，必须先擦除。擦除时，施加反向高电压，让电子再强行穿过绝缘层，从浮栅上被拉出来。

3. 磨损的核心：这个“强行穿过”绝缘层的过程，会对绝缘层造成物理损伤。每一次的编程和擦除（合称为一个 P/E Cycle），就像是在这个薄薄的绝缘层上划了一道细微的伤痕。随着 P/E 次数的增加，绝缘层会逐渐破损，最终无法有效地困住电子。

4. 后果：当绝缘层损坏到一定程度，存储单元就会变得不可靠，可能今天存入的数据，明天就自己消失了（电荷泄漏），或者根本无法正确写入。这就是 NAND Flash 寿命的尽头。

总结：NAND Flash 的寿命本质上是其存储介质（氧化层）在高压隧穿操作下的物理疲劳和老化。

DRAM（动态随机存取存储器）为什么没有类似寿命？

DRAM 的存储单元非常简单，就是一个晶体管 + 一个电容。

1. 写入：通过晶体管向电容里充电（代表1） 或放电（代表0）。

2. 存储：电容就像一个非常微小的充电电池。但它会自然漏电，电荷会慢慢消失。

3. 刷新：正因为电荷会泄漏，所以 DRAM 需要不断地、周期性地（比如每64ms）对所有单元进行“刷新”——读取其中的电荷状态，然后重新按照原样写入一次，以维持数据。这个过程就是“动态”一词的由来。

4. 关键区别：在整个过程中，没有任何像 NAND 那样“强行穿过绝缘层”的物理改变。它只是在充放电，这是一个可逆的、没有物理磨损的电子过程。晶体管的开关操作本身也极其耐用。

那么DRAM是永生的吗？
不是。DRAM 没有“擦写寿命”，但它有其他失效机制：

• 漏电/数据保持错误：随着工艺进步，电容越来越小，电荷量也越来越少，更容易漏电。在高温下，漏电会更快。

• 单元故障：制造缺陷、电磁干扰、宇宙射线等都可能导致某个存储单元损坏。

• 行锤击干扰：频繁访问某一行存储单元，可能会干扰到相邻行的电荷，导致数据错误。

但这些都不是因为“写入次数”到了极限，而是其他物理或环境因素导致的故障。从“编程/擦除周期”的角度看，DRAM 可以被认为是没有寿命限制的。

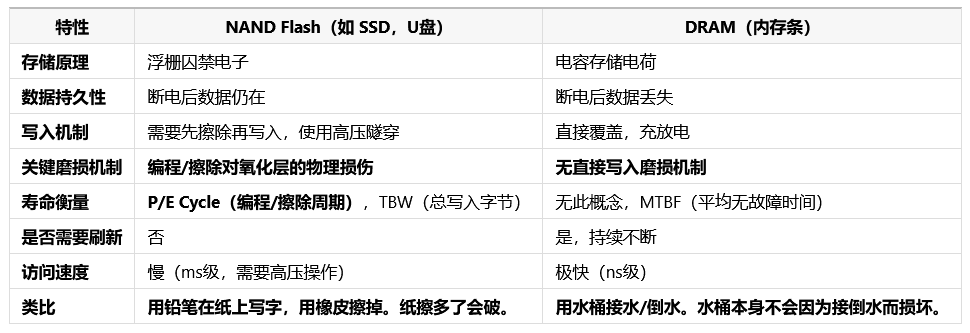

对比表格

结论

所以，你之所以总听到 NAND Flash 有擦写寿命，是因为它的根本工作原理决定了其核心单元会随着使用而物理损耗。而 DRAM 的工作原理是动态充放电，这个过程本身不损耗介质，因此没有“擦写寿命”这一说。它们的设计目标本就不同：NAND 追求低成本、高密度、非易失的存储，而 DRAM 追求极致速度，为此不惜牺牲数据的易失性和成本。
