为什么eMMC最小容量是4GB

SD NAND-贴片式TF卡-贴片式SD卡-免费测试2026-06-251

eMMC的容量范围（最小4GB起步，最大通常256GB，罕见512GB）主要由成本结构、接口性能瓶颈及市场替代方案共同决定。小容量（≤2GB）因经济性差被SPI NAND/SD NAND取代，大容量（≥512GB）因带宽不足被UFS全面替代。以下是具体分析：

一、为什么最小容量是4GB，没有更小容量？

1. 成本结构不经济

eMMC包含NAND闪存 + 控制器芯片 + 封装成本，其中控制器和封装占总成本约30%~40%。

若生产128MB容量eMMC，控制器成本可能超过NAND成本本身，导致单价远高于实际存储价值。
例如：128MB SLC NAND颗粒成本约0.5美元，但eMMC控制器+封装成本约1.2美元，总成本是纯NAND的3倍以上。

4GB是成本平衡点：此时NAND成本占比显著提升（约70%），控制器成本摊薄后具备商业可行性。

2. 小容量需求已被更优方案覆盖

SPI NAND/SD NAND：

采用精简接口（8~10 pin），省去eMMC的复杂控制器，成本比同容量eMMC低30%~50%。
支持128MB~32GB小容量，且SLC颗粒擦写寿命达10万次（eMMC多用TLC，仅500~3000次），更适合工业场景。

市场实际选择：

智能穿戴设备（如手环）常用128MB~4GB SPI NAND，而非eMMC；
物联网传感器普遍采用SD NAND（6×8mm封装），因其开发简单、成本更低。

二、为什么没有512GB及以上的大容量eMMC？

1. 接口带宽瓶颈

eMMC 5.1的理论峰值仅400MB/s（HS400模式），实际连续写入速度通常≤150MB/s。
512GB大容量场景需高速传输：

4K视频录制、AI边缘计算等场景要求持续写入≥500MB/s，eMMC无法满足；
UFS 3.1带宽达2100MB/s，是eMMC的5倍以上，成为大容量设备唯一选择。

2. UFS已全面取代大容量eMMC市场

JEDEC官方战略：UFS被设计为eMMC的继任者，2015年后高端设备（手机/平板）已全面转向UFS。

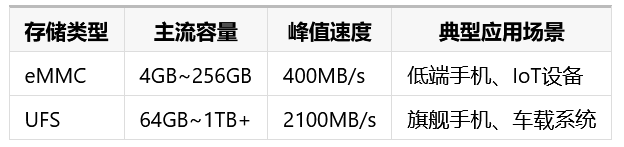

容量与性能错位：


512GB eMMC的尴尬定位：

成本接近UFS 128GB，但速度仅UFS的1/5，厂商宁可加价用UFS；
目前仅个别工业级eMMC提供512GB（如三星KLUDG4U1EM），但价格是UFS 512GB的1.8倍以上，市场极少采用。

三、eMMC的实际容量分布逻辑

1. 最小容量4GB的成因

技术代际限制：

eMMC 4.4（2012年）起取消2GB容量上限（改用扇区寻址），但早期工艺下4GB是NAND晶圆切割的经济尺寸。
低于4GB的NAND晶圆利用率低（单片晶圆产出少），成本反高于4GB。

2. 最大容量256GB的行业共识

NAND工艺与控制器瓶颈：

TLC NAND堆叠层数提升后，256GB是eMMC控制器能稳定管理的容量上限（更高容量需UFS的NVMe架构支持）。
2023年后，64GB/128GB成为eMMC主流，256GB仅用于车规级等特殊场景（如特斯拉旧款车机）。

3. 市场替代路径清晰

小容量（≤32GB）：SPI NAND/SD NAND（成本低、寿命长）；
中容量（64GB~256GB）：eMMC（成本敏感型消费电子）；
大容量（≥512GB）：UFS（性能刚需场景）。

eMMC的容量范围本质是市场自然选择的结果：4GB是成本可行的下限，256GB是性能可行的上限。小容量领域被SPI NAND/SD NAND以更低价格覆盖，大容量领域则因UFS的压倒性性能优势彻底取代。若需低于4GB的稳定存储，SD NAND（支持128MB~64GB）是更优解；若需512GB以上容量，UFS是唯一合理选择。eMMC的核心价值始终是中等容量（4GB~256GB）下的成本与性能平衡，而非极端容量场景。
