sdnand常见尺寸

SD NAND（贴片式TF卡）的常见尺寸主要由其封装类型决定，目前市场上主流的尺寸方案集中在 6×8mm 和 9×12.5mm 两种，分别对应不同的容量定位和应用场景。

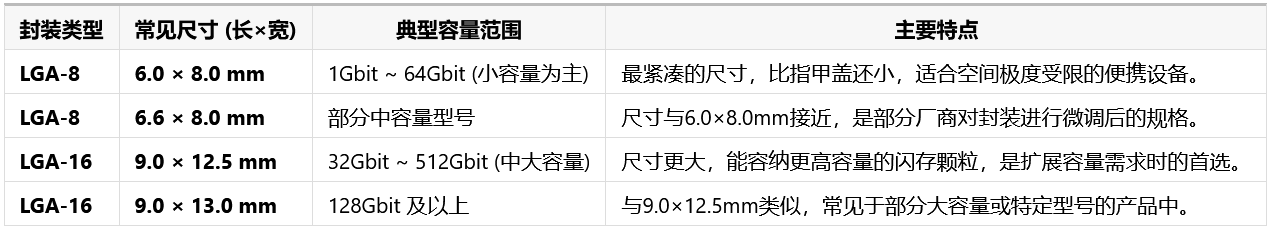

主流封装与尺寸对照

如何选择？

选择哪种尺寸，主要取决于你的PCB空间和存储容量需求。

• 追求极致紧凑：如果你的设备空间非常有限（如可穿戴设备、小型传感器），且所需容量在 64Gbit以下，6×8mm 的LGA-8封装是最佳选择。

• 需要更大容量：如果设备需要 32Gbit及以上的存储空间，则必须选用 9×12.5mm 或 9×13mm 的LGA-16封装，因为它能提供更大的容量扩展空间。

设计建议

在板子空间允许的情况下，优先设计9x13大尺寸的，封装族内多容量 pin-to-pin 兼容，为后续升降容量留出冗余空间，避免板子定型后增加改动成本。这样容量上限更高，后续升容通常只改 BOM，不用改板，能省掉定型后的改板成本。

另外，SD NAND的厚度通常很薄，例如6×8mm封装的厚度约为 0.8mm，在堆叠或超薄设计中也需要考虑这一点。
