为什么晶圆要分等级，用在不同产品上！

晶圆之所以要分等级并用于不同产品，核心原因是：晶圆制造无法做到 100% 完美，同一片晶圆甚至同一批晶圆上的芯片，性能、功耗、可靠性、缺陷数量都会有差异。
通过测试分级，可以把“不同质量”的芯片用在“不同要求”的产品上，从而最大化利用每一颗芯片，降低成本，同时满足不同市场。

一、晶圆为什么会“有差异”？

半导体制造过程极其复杂，涉及几百道工序，任何微小的工艺波动都会导致芯片差异：

• 光刻、刻蚀、沉积的均匀性差异；

• 晶圆边缘和中心的掺杂浓度、厚度不同；

• 缺陷、颗粒、位错等随机分布；

• 材料本身的杂质、氧含量差异；

• 工艺参数漂移，例如阈值电压、漏电流、频率特性不一致。

因此，同一片晶圆上，有些 die 可能达到高频、低功耗、零缺陷，而有些 die 可能只能低频运行，或者有坏点、漏电偏大。

二、晶圆/芯片分级是怎么做的？

晶圆制造完成后，会通过 晶圆测试（CP，Chip Probing） 对每一颗 die 进行电性能、功能、可靠性测试，然后根据测试结果进行分类，这个过程叫 Binning（分档）。

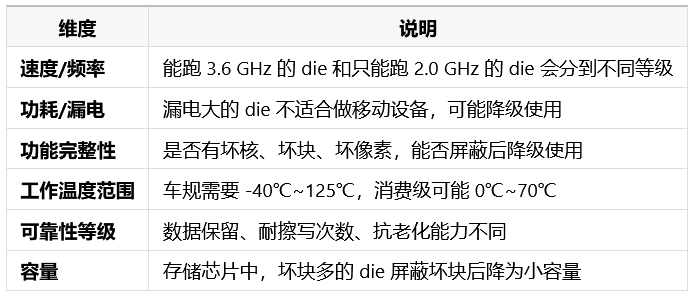

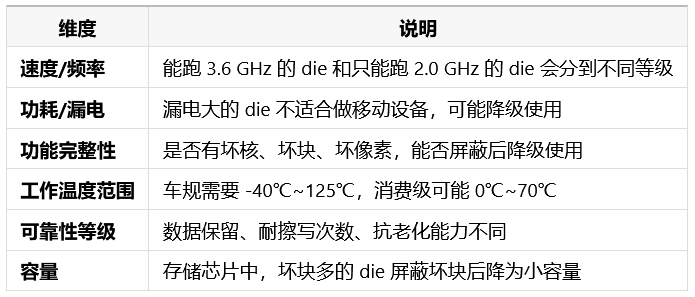

常见的分级维度包括：

三、为什么必须分等级用在不同产品？

1. 经济性：提高良率利用率

如果不分等级，所有有轻微缺陷或性能不达标的芯片都要报废，成本会极高。
分等级后：

• 性能最好的 → 高端产品

• 性能中等的 → 主流产品

• 性能较低或有缺陷但可用的 → 低端产品/特定场景

这样几乎每一颗 die 都能被“物尽其用”。

2. 市场细分：不同产品对芯片要求不同

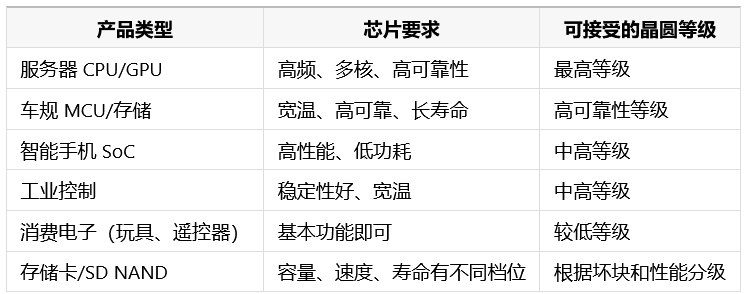

不同产品对芯片的要求和价格承受能力差异很大：

3. 可靠性要求不同

• 车规、工业、医疗：需要芯片在恶劣环境下长期稳定工作，必须使用高可靠性等级的 die。

• 消费级：使用环境温和，更新换代快，可以接受较低等级。

• 一次性或低成本产品：对寿命要求低，可用等级稍低的芯片。

4. 性能差异的合理利用

以 CPU 为例：

• 同一片晶圆上，能跑高频且所有核心完好的 die → 做成 i9/i7

• 能跑高频但部分核心有缺陷 → 屏蔽坏核 → 做成 i5/i3

• 频率上不去但核心完好 → 降频 → 做成低功耗版本

• 核心有缺陷且频率低 → 可能用于嵌入式或低端产品

存储芯片也是同理：

• 坏块少的 NAND die → 做成大容量、高速 SSD

• 坏块多的 → 屏蔽坏块后做成小容量存储卡、U盘

• 可靠性差的 → 可能用于一次性写入、低成本产品，或作为“黑片/白片”流入非关键市场

四、晶圆衬底本身也有等级

除了芯片 die 分级，晶圆衬底材料（如硅片、碳化硅片）本身也会按用途分等级：

• IC 级硅片：缺陷极少，用于制造高性能集成电路。

• 分立器件级硅片：允许更多缺陷，用于二极管、功率器件等。

• 太阳能级硅片：纯度要求较低，用于光伏。

• 测试片/挡片：用于设备调试、工艺验证，不用于成品。

五、总结

晶圆分等级，本质上是半导体行业“按质定价、物尽其用”的商业逻辑。
因为制造不可能完美，同一片晶圆上的芯片必然有好有坏。通过测试和分级，将不同质量的芯片匹配到不同需求的产品上，既能提高良率利用率、降低整体成本，又能覆盖从高端到低端的全市场。

简单说：

晶圆分等级，就是为了让每一颗芯片都能找到最适合它的位置，而不是因为一点缺陷就全部报废。
