SDNAND的SDIO和SPI模式各接那几根线呢

以下是SD NAND在SDIO和SPI模式下的详细接线对比及连接方式：

SDIO模式（4-bit高速接口）

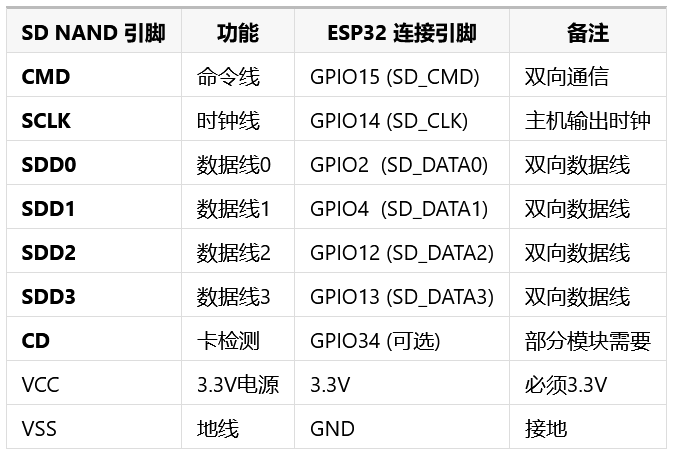

连接7根信号线 + 电源地：

SDIO模式特点：

• 最高传输速度：50MHz（理论100MB/s）

• 需要ESP32的SDMMC控制器支持

• 所有数据线必须连接

• 适合高速读写（视频/大文件）

SPI模式（简化接口）

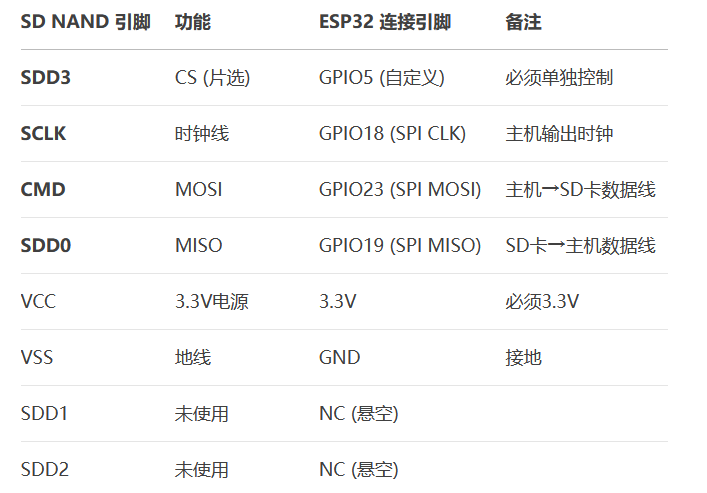

连接4根信号线 + 电源地：

SPI模式特点：

• 最高传输速度：20MHz（实测约6MB/s）

• 使用标准SPI接口

• 只需4根信号线

• 适合低速应用（日志存储/配置存储）

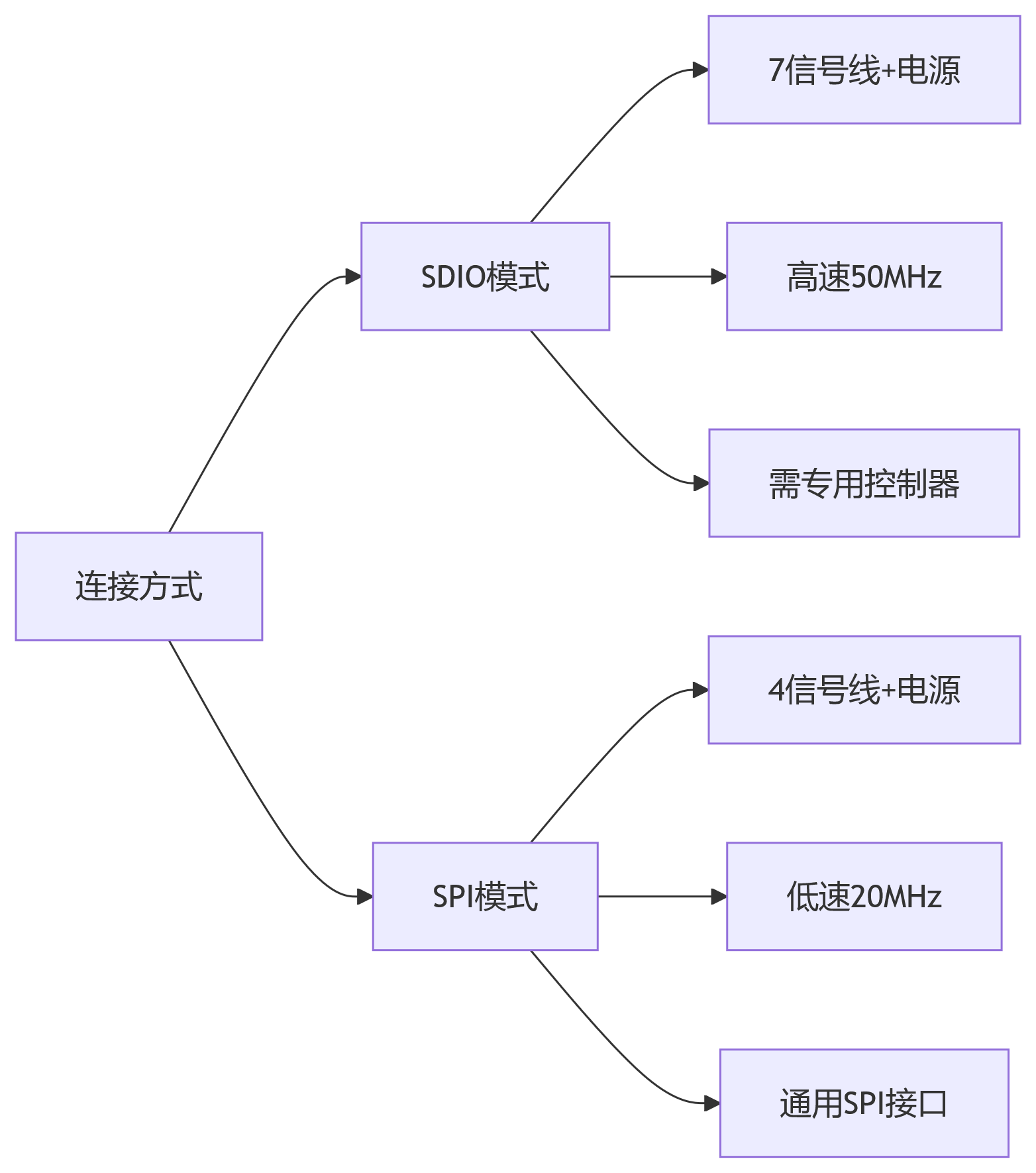

两种模式对比图

软件实现区别

SDIO模式代码 (ESP-IDF示例)

#include "driver/sdmmc_host.h"#include "sdmmc_cmd.h"void init_sdio() {
    sdmmc_host_t host = SDMMC_HOST_DEFAULT();
    sdmmc_slot_config_t slot = SDMMC_SLOT_CONFIG_DEFAULT();

    // 配置引脚
    slot.width = 4;  // 4-bit模式
    slot.clk = GPIO_NUM_14;
    slot.cmd = GPIO_NUM_15;
    slot.d0 = GPIO_NUM_2;
    slot.d1 = GPIO_NUM_4;
    slot.d2 = GPIO_NUM_12;
    slot.d3 = GPIO_NUM_13;

    sdmmc_card_t* card;
    esp_err_t ret = sdmmc_card_init(&host, &slot, &card);

    if (ret != ESP_OK) {
        printf("SDIO初始化失败");
    }}

SPI模式代码 (Arduino示例)

#include <SPI.h>#include <SD.h>#define CS_PIN 5void setup() {
    SPI.begin(18, 19, 23, CS_PIN); // SCK, MISO, MOSI, CS
    if (!SD.begin(CS_PIN)) {
        Serial.println("初始化失败");
    }}

选择建议：

1. 优先选SDIO模式当：

• 需要高速读写（>10MB/s）

• 使用ESP32-S3等支持50MHz SDIO的芯片

• 硬件引脚充足

2. 选SPI模式当：

• 项目需要跨平台兼容

• 硬件引脚受限

• 速度要求不高（<2MB/s）

• 使用ESP8266等无SDIO控制器的芯片

关键注意：

1. 两种模式不可热切换，需硬件固定接线方式

2. SD卡需格式化为FAT32文件系统

3. 上电时保持CS为高电平（SPI模式）

4. 电源必须稳定3.3V（最大电流200mA）
