华邦W25N02KV升级SD NAND软件修改指南

直接替换华邦的W25N02KV SPI NAND Flash为4GB的SD NAND并仅使用其SPI模式，软件上需要修改，不能直接兼容。虽然它们都支持SPI接口，但在初始化、指令集、坏块管理等方面存在关键差异。

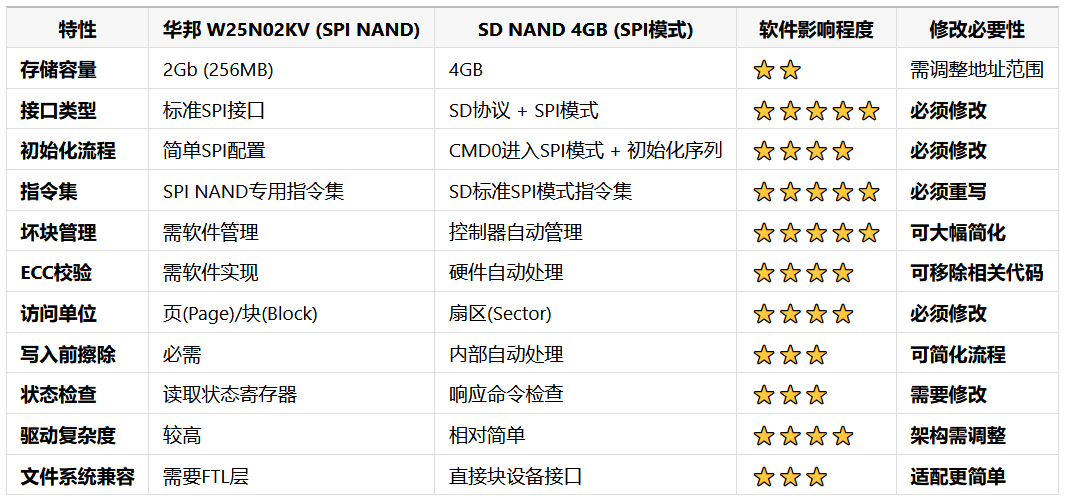

为了让你快速了解核心区别，这里有一个对比表格：

软件修改关键点

必须修改的核心部分：

1. 初始化代码重写 - 从简单SPI配置改为完整的SD卡SPI模式初始化流程

2. 指令集替换 - 所有读写、擦除命令都需要更新为SD标准命令

3. 地址处理 - 从页/块地址转换为LBA扇区地址

可以简化的部分：

1. 移除坏块管理 - SD NAND内部控制器自动处理

2. 移除ECC代码 - 硬件自动纠错

3. 简化写入流程 - 无需先擦除再写入

建议测试验证步骤：

1. SPI模式切换确认

2. 基础读写功能测试

3. 多扇区连续读写验证

4. 文件系统挂载测试

5. 长期稳定性测试

结论：虽然都是SPI接口，但由于协议和架构的根本差异，软件需要重大修改，不能直接兼容使用。

接下来，详细说明软件上需要修改的具体方面。

软件需要修改的具体方面

1. 初始化配置

W25N02KV：初始化主要涉及配置SPI控制器，设置正确的时钟模式（如Mode 0或3），以及可能读取状态寄存器确保设备就绪。

SD NAND：除了基本的SPI配置，必须通过发送特定的命令序列（如CMD0）将其从默认的SD模式切换到SPI模式。此外，可能还需要初始化SD NAND内部的控制器，这个过程通常遵循标准的SD卡SPI初始化流程。

• 指令集替换

• 这是代码改动的主要部分。你需要将W25N02KV专用的SPI NAND指令，替换为SD NAND在SPI模式下所支持的SD标准指令。

• 例如，读取、写入、擦除等基本操作的命令代码几乎完全不同。你需要参考新的SD NAND数据手册，更新这些操作底层的驱动函数。

坏块管理处理

• 这是一个重大的简化点。对于W25N02KV这类SPI NAND，你通常需要在软件中实现或集成一套坏块管理策略，包括坏块识别、标记和替换

。这意味着你的应用程序代码不再需要关心物理坏块，可以像操作一个"完美"的线性存储空间一样使用它。你可以移除之前为W25N02KV编写的相关坏块处理代码。

• 而SD NAND内部集成了Flash控制器，它已经固化了成熟的坏块管理、磨损均衡和错误纠正码(ECC)算法。这意味着你的应用程序代码不再需要关心物理坏块，可以像操作一个"完美"的线性存储空间一样使用它。你可以移除之前为W25N02KV编写的相关坏块处理代码。

地址访问与读写逻辑

• W25N02KV遵循NAND Flash的架构，你需要按"页(Page)"和"块(Block)"来组织和访问数据，并且在写入前必须先擦除对应的块

• SD NAND在SPI模式下，对上层呈现的是基于扇区的块设备接口，你通常以512字节或更大的扇区为单位进行读写，而不必直接管理底层Flash的页和块结构，这大大简化了读写逻辑。

文件系统与驱动层

• 如果你直接在Flash上运行文件系统（如FAT32、LittleFS等），确保文件系统与新的块设备驱动程序兼容。

• 由于SD NAND的SPI模式驱动与SD卡驱动相似，你或许可以复用或借鉴现有成熟稳定的SD卡SPI驱动，这可以减少开发工作量并提高稳定性。

软件迁移步骤建议

为使切换过程更顺利，你可以参考以下步骤：

1. 获取关键文档：找到你计划使用的4GB SD NAND芯片的详细数据手册，这是修改驱动的根本依据。

2. 搭建底层驱动：

• 基于新的数据手册，编写或移植SD NAND的SPI模式初始化代码。

• 实现基于SD指令集的基本扇区读写函数。

3. 简化应用层：移除或禁用之前为W25N02KV编写的坏块管理代码。

4. 测试与验证：

• 先从底层开始，验证SPI通信、设备初始化是否成功。

• 然后进行简单的扇区读写测试，确保数据准确性。

• 最后再挂载文件系统并进行大文件读写等压力测试。

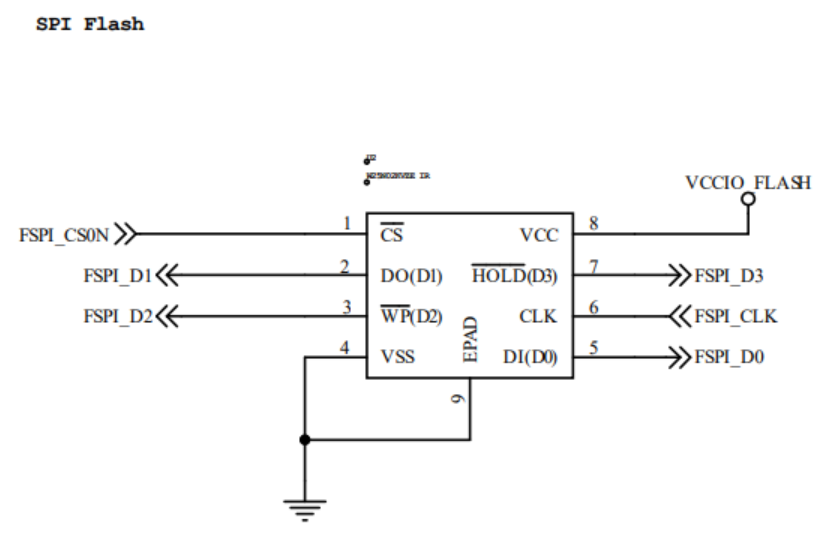

5. 注意硬件连接：检查并确保SD NAND的SPI引脚（CS, CLK, MISO, MOSI）与你的MCU连接正确。有些SD NAND可能还需要连接电源检测引脚，请参考其数据手册。
