WT2003HP8_32N与SD NAND硬件接线指南

WT2003HP8_32N芯片与SD NAND（贴片式）的硬件连接问题，但需要注意几个关键细节，以确保替换成功。

核心结论

对于您描述的情况（原TF卡直接连接音频IC，无外围器件），大概率可以“直接替换引脚”，无需增加额外外围器件。 因为SD NAND在硬件接口上，就是完全兼容标准SD/TF卡协议（SPI模式或SD 1-bit模式）的。

详细说明与步骤

1. 引脚兼容性分析

• TF卡座 (MicroSD Card Socket)：通常有8-9个引脚（CLK, CMD, DAT0, DAT1, DAT2, DAT3, VDD, VSS等）。

• SD NAND (贴片式)：通常有8个引脚（与TF卡引脚定义一一对应）。

• WT2003HP8_32N：它通过SDIO或SPI接口与外部存储器通信，与标准TF卡接口兼容。

因此，硬件接线原则是：将原来连接TF卡座各引脚的走线，直接连接到SD NAND芯片对应的引脚上。

2. 硬件修改具体步骤

1. 对照引脚定义
这是最重要的一步。您需要找到：

• 您购买的SD NAND芯片的Datasheet（不同厂商、型号可能引脚排列略有不同）。

• 原TF卡座的引脚定义（通常可在PCB丝印或原理图中找到）。

标准TF卡/SD NAND引脚对应表（常用8引脚WSON-8封装为例）：

2. 关键引脚处理（不确定性所在）

• 电源 (VDD/VSS)：确保为SD NAND提供稳定、干净的3.3V电源。如果原电路已有，则直接连接。

• 卡检测 (Card Detect - CD)：

• 方案A（推荐，简单）：如果主芯片（WT2003HP8）的固件或驱动支持“上电即检测”或“忽略卡检测信号”，您可以将这个引脚（SD NAND的DATA2/CD引脚）悬空 (NC) 或通过一个10K-100K电阻上拉到VDD（模拟一直有卡的状态）。很多应用场景下，直接悬空即可工作。

• 方案B：如果主芯片严格依赖此信号，您需要修改软件驱动，使其忽略CD信号。对于WT2003HP8，通常其SD卡驱动比较成熟，方案A可行的概率很高。

• 原TF卡座：通常有一个物理开关引脚（CD/DAT3），当卡插入时状态改变，用于告知主芯片“卡已就位”。

• SD NAND (贴片式)：由于是焊死的，不存在“插拔”动作。这里的处理方式决定了您的“不确定性”：

• 写保护 (Write Protect - WP)：如果原TF卡座有WP引脚，SD NAND通常没有此功能，将该引脚悬空或上拉到VDD（解除写保护状态）即可。

3. 关于“外围器件”

• 去耦电容：TF卡座附近通常有一个0.1uF-10uF的贴片电容做电源去耦。这个电容非常重要，必须保留！ 请将其连接到SD NAND的VDD和VSS引脚附近。

• ESD保护二极管/电阻：如果原电路有，建议保留，可以提高可靠性。如果没有，对于板内连接，SD NAND本身有一定抗静电能力，通常可以不加。

• 上拉电阻：SD协议建议在CMD和DAT0-DAT3线上有上拉电阻（通常10K-100K）。很多主芯片内部已集成，如果原TF卡电路没有，一般也能工作。如果稳定性有问题，可以后期补上。

给您的直接建议

1. 获取资料：拿到SD NAND的规格书，确认其封装和引脚排列。

2. 绘制转换图：对照您PCB上TF卡座的焊盘，画出每个焊盘应连接到SD NAND哪个引脚。

3. 重点处理CD引脚：先将SD NAND的CD引脚悬空，其他引脚（VDD, GND, CLK, CMD, DAT0）必须正确连接。DAT1/DAT2如果不用也可以先悬空。

4. 保留电容：务必把原TF卡电源处的滤波/去耦电容移到SD NAND的电源引脚上。

5. 焊接与测试：焊接后上电，通过WT2003HP8的测试指令或功能，测试是否能识别并读写SD NAND。

总结：
您的思路“直接把引脚换成焊接式的” 在电气连接上是正确的。最大的“不确定性”在于卡检测(CD)引脚的处理，而解决方案通常是悬空或上拉即可。只要电源、地、CLK、CMD、DAT0这几根核心线连接正确，成功概率非常高。

根据WT2003HP8_32N和XCZSDNAND1GAS型号，我来帮您设计具体的硬件接线方案。

1. 引脚定义确认

WT2003HP8_32N的TF卡接口引脚

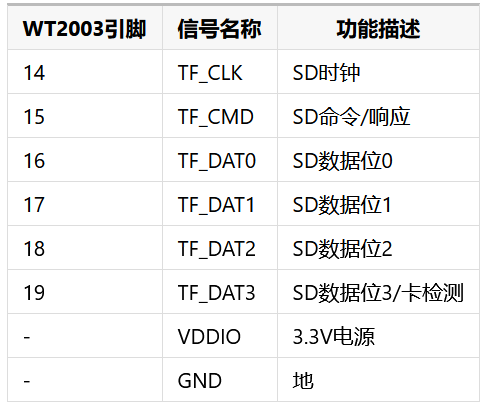

根据WT2003HP8数据手册，其TF卡接口为SDIO模式，引脚定义如下：

XCZSDNAND1GAS引脚定义

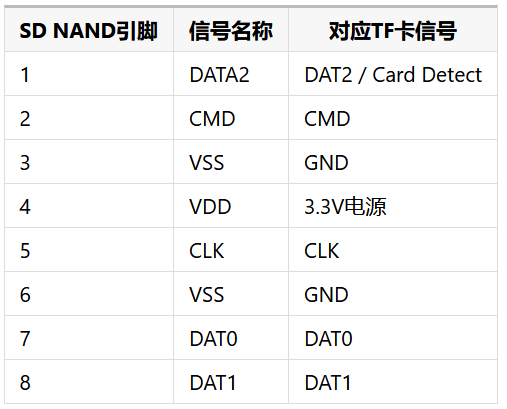

8-pin LGA-8封装的标准SD NAND引脚：

2. 具体接线方案

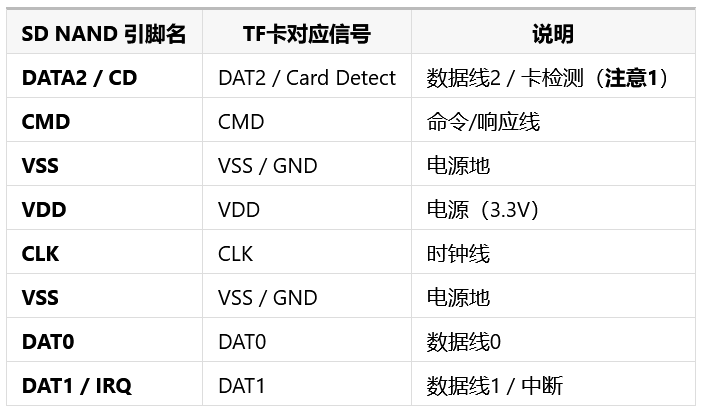

推荐接线表

3. 关键处理建议

1. 卡检测(CD)处理

这是最关键的！XCZSDNAND1GAS的引脚1是DATA2/CD复用引脚。

推荐方案：

• 将WT2003的TF_DAT2(引脚18)连接到SD NAND的引脚1

• 在SD NAND引脚1到3.3V之间加一个10K上拉电阻

• 这样既可作为DAT2数据线，又使卡检测信号始终为高（表示卡存在）

2. DAT3引脚处理

• WT2003的TF_DAT3(引脚19)可以悬空，或通过10K电阻上拉到3.3V

• 因为SD NAND没有独立的DAT3引脚，但在某些SD协议中DAT3有特殊功能

• 上拉可以避免浮空状态

3. 电源处理

必须添加的元件：

3.3V ──┬── 10μF电解电容 ── GND
       └── 0.1μF陶瓷电容 ── GND

将这两个电容尽可能靠近SD NAND的VDD引脚(引脚4)

4. 完整电路示意图

WT2003HP8_32N                   XCZSDNAND1GAS
+----------------+             +----------------+
|                |             |                |
| 14 TF_CLK  ────┼─────────────┤ 5  CLK         |
|                |             |                |
| 15 TF_CMD  ────┼─────────────┤ 2  CMD         |
|                |             |                |
| 16 TF_DAT0 ────┼─────────────┤ 7  DAT0        |
|                |             |                |
| 17 TF_DAT1 ────┼─────────────┤ 8  DAT1        |
|                |             |                |
| 18 TF_DAT2 ────┼─────┬───────┤ 1  DATA2/CD    |
|                |     │ 10K   |                |
| 19 TF_DAT3 ────┼─┐   │       |                |
|                │ │   └───────┼── 3.3V         |
|                │ └───────────┼── 3.3V         |
|                |             |                |
| 3.3V      ─────┼─────┬───────┤ 4  VDD         |
|                |     │       |                |
|                |   ┌─┴─┐     |                |
|                |   │10μ│     |                |
|                |   │F  │     |                |
|                |   └─┬─┘     |                |
|                |     │       |                |
|                |   │0.1μ│    |                |
|                |   │F   │    |                |
|                |   └─┬─┘     |                |
| GND       ─────┼─────┼───────┤ 3,6 VSS        |
|                |     |       |                |
+----------------+     |       +----------------+
                       |
                     GND

5. PCB布局建议

1. 最短走线：CLK信号线尽量短，避免过长走线

2. 等长处理：DAT0-DAT2尽量等长（非必须，但建议）

3. 电源滤波：10μF和0.1μF电容必须靠近SD NAND

4. 地平面：保证良好的地平面回流

6. 软件注意事项

WT2003HP8需要相应的固件支持。由于您是从插拔式TF卡改为焊接式SD NAND，可能需要：

1. 初始化延时：增加上电后SD卡初始化的延时（建议100-500ms）

2. 卡检测处理：如果之前程序有检测CD引脚变化，需要修改为始终认为卡存在

3. 重新格式化：首次使用时，可能需要在WT2003系统中格式化SD NAND

7. 测试步骤

1. 按上述方案焊接后，先测量VDD对GND电阻，确保无短路

2. 上电测量SD NAND VDD引脚是否为3.3V±5%

3. 用WT2003的测试模式或播放功能测试读写

4. 如不识别，尝试在CLK、CMD、DAT0线上各加10K上拉电阻

总结：您可以直接替换，但必须正确处理卡检测引脚和电源滤波。按照上述方案，成功率很高。
