SDNAND怎么进入SDIO模式

SDNAND 进入 SDIO 模式的核心在于硬件正确连接与执行标准的 SD 协议初始化命令序列。SDNAND 上电后默认就处于 SD 模式（即 SDIO 接口模式），无需像 SPI 模式那样在复位时通过片选信号（CS）主动切换。

硬件连接基础

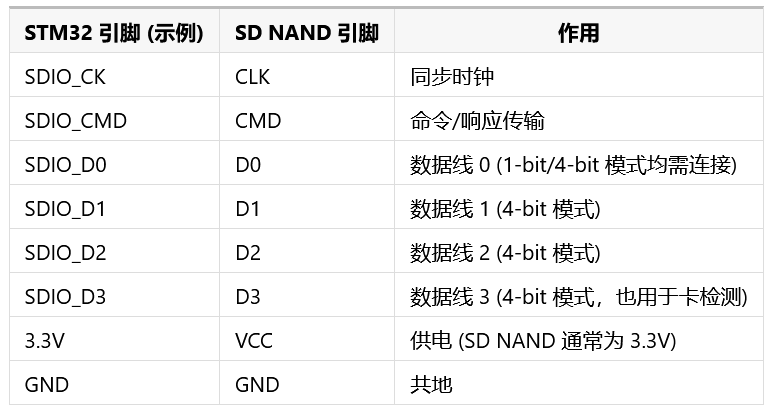

要使用 SDIO 模式，硬件上需要连接以下信号线（以 4-bit 模式为例）：

硬件设计关键点：

• 上拉电阻：在 CMD 和 D0-D3 线上添加 10kΩ 左右的上拉电阻，防止总线空闲时信号浮空。

• 去耦电容：在 VCC 与 GND 间并联 0.1μF + 10μF 电容，抑制电源噪声。

• 电源要求：SD NAND 供电能力建议不小于 200mA，最好单独走线，避免与 MCU 的 IO 供电混用。

SDIO 模式初始化流程

上电后，主机需通过一系列命令来初始化 SDNAND。以下是核心步骤：

1. 上电同步与复位：

• 发送 ≥74 个空时钟周期（CLK 切换），确保芯片内部稳压和同步。

• 发送 CMD0 (GO_IDLE_STATE)，参数为 0x00000000，使卡进入 IDLE 状态。此命令在 SDIO 模式下无响应。

2. 接口与电压检测：

• 发送 CMD8 (SEND_IF_COND)，参数为 0x000001AA，用于验证接口版本和电压支持。如果收到响应 0x01 及后续的 0x000001AA，则说明卡支持 SD 2.0 协议。

3. 初始化卡 (协商工作条件)：

• 循环发送 CMD55 (APP_CMD) + ACMD41 (SD_SEND_OP_COND)，参数通常为 0x40000000（支持高容量卡）。

• 持续发送直到 ACMD41 的响应返回 0x00，表示初始化完成。此过程需设置超时（如 1 秒）。

4. 获取卡信息与分配地址：

• 发送 CMD2 (ALL_SEND_CID)，获取卡的 CID 信息。

• 发送 CMD3 (SEND_RELATIVE_ADDR)，让卡分配并返回其 RCA（相对卡地址）。

5. 选择卡并读取配置：

• 发送 CMD9 (SEND_CSD) 读取 CSD 寄存器，获取容量、速度等参数。

• 发送 CMD7 (SELECT_CARD)，使用上一步获取的 RCA 来选中卡，使其进入 Transfer 状态。

6. 设置总线宽度并提速：

• 发送 CMD55 + ACMD6 (SET_BUS_WIDTH)，参数为 0x00000002，将总线宽度从默认的 1-bit 切换到 4-bit 模式。

• 初始化完成后，可将 SDIO 时钟提升至最高 25MHz（或芯片支持的速度）以进入高速数据传输。

软件配置要点 (以 STM32 HAL 库为例)

如果使用 STM32 的 HAL 库，许多底层命令序列会被自动处理。

• 外设配置：开启 SDIO/SDMMC 外设时钟和 GPIO 时钟，将 SDIO_CK、SDIO_CMD 和 SDIO_D0-D3 配置为复用推挽输出模式。

• 调用 HAL_SD_Init：此函数会自动执行上述的 CMD0、CMD8、ACMD41、CMD2、CMD3、CMD9 等标准初始化序列。

• 总线宽度设置：在 HAL 库的初始化结构体中，将 BusWide 设置为 SDIO_BUS_WIDE_4B 即可启用 4-bit 模式。

• 时钟配置：初始化阶段应使用低速时钟（如 0-400kHz），初始化成功后再切换到高速时钟。

关键注意事项

• 初始化频率：命令序列必须在 0 - 400kHz 的低频时钟下执行，以确保稳定性。

• 上电时序：SD NAND 对 VDD 的上升时间有要求，通常在 0.1ms 到 35ms 之间，且电压在 0.5V 以下需保持至少 1ms。这需要留意电源芯片的软启动特性。

• 信号完整性：如果 CLK 走线较长（>3-4cm），建议进行包地处理并控制阻抗在 50Ω 左右，以防止高速模式下出错。

• 卡检测引脚：SD NAND 没有物理的卡检测（CD）引脚，在软件配置中需将其禁用（例如设置为 GPIO_NUM_NC）。

SDNAND 的 SDIO 模式初始化遵循标准的 SD 卡协议，核心在于提供符合规范的硬件连接，并正确执行从上电同步到 4-bit 总线切换的命令序列。
