SDIO卡接口技术SDIO卡能够延伸一个装置的功能。目前有许多种 SDIO 卡被开发出来，例如：数字相 机、蓝芽、GPS、WLAN 都有它们各自的 SDIO 卡。SDIO 1.0 标准定义了两种类型的 SDIO卡：1.全速的SDIO卡，传输率可以超过 100 Mbps； 2.低速的SDIO卡，支援的时脉速率在 0 至 400 KHz 之间。SDIO 卡只需要 SPI 和 1-bit 资料宽度的SD传输模式，4-bit 模式是一个选项。
低速的 SDIO 卡可以用最少的硬体 支援低速的I/O装置，这些装置包含：数据机、条码扫描机、GPS 接收机……等。如 果这种记忆卡是一种「组合式（combo）」的卡片（记忆体加 SDIO），就必须使用全速 的模式和4-bit的传输模式，这是SDIO 1.0标准规定的。附图九是两个4-bit模式的SDIO 卡的线路连接图。
SDIO的信号传输模式有SPI、1-bit、4-bit 三种。在 SPI 模式中，第 8 脚位被当成中断 信号。其它脚位的功能和通信协定与 SD 记忆卡的标准规范一样。附表五是 SDIO 的每 个脚位在不同信号模式下的定义。

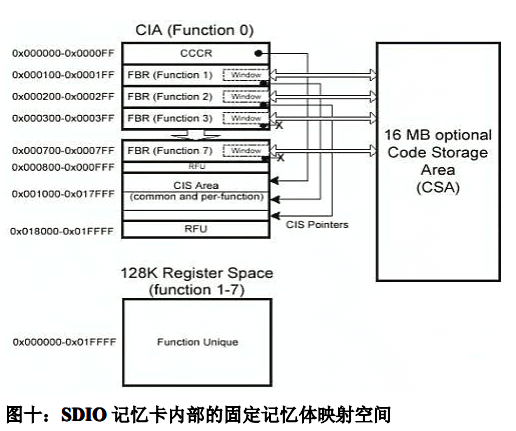

SDIO内部的记忆体映射SDIO记忆卡内部具有固定的记忆体映射，这包含暂存器空间或称为「一般资讯区域 （commoninformation information information information area；CIA）」，以及特殊功能区域（function function function function unique area）。CIA 包含了与SDIO记忆卡有关的资讯，以及一些必要的（mandatory mandatory mandatory mandatory）和可选择的（optional optional optional optional） 暂存器，它们都位于固定的位址上。藉此，SDIO 的主机（譬如：可携式装置）能够得 到SDIO记忆卡的有关资讯，并执行一般性的作业。特殊功能区域储存了许多种不同 的功能，这是由供应商定义的，因此，不同厂牌的 SDIO 记忆卡可能会有不同的功能。 附图十是具有许多种不同功能的SDIO 记忆卡内部的固定记忆体映射空间。
其中，RFU 是「保留给未来使用（Reserved Reserved Reserved Reserved for Future Use）」的意思。CIA 所包含的暂存器可以 开启或关闭I/O作业、处理硬件中断、载入韧体（这是选项）。这些暂存器也提供与 SDIO 记忆卡功能相关的资讯和要求。CIA 支援下列 3 种暂存器： ．一般控制暂存器（Card Common Control Control Control Control Register Register Register Register；CCCR）：能快速检查 SDIO 主 机，并依照不同的SDIO记忆卡之功能控制它们的启动和中断能力。即使在开机后， SDIO记忆卡的I/O功能尚未被启动，但是 CCCR 是可以被存取的，这使得 SDIO 主 机于系统初始化后，可以立即启动SDIO 记忆卡的 I/O 功能。 ．基本功能暂存器（Function Function Function Function Basic Register Register Register Register；FBR）：每一个 I/O 功能具有 256 bytes 的记忆体空间，这使得SDIO 主机能够快速地判定每一个 I/O 功能的能力和要求，并启动韧体下载功能。
这个空间位址是从 0x00n00 0x00n00 0x00n00 0x00n00 至 0x00nFF 0x00nFF 0x00nFF 0x00nFF，n 是功能编号（从 0x1 至
0x7）。．记忆卡资讯结构（Card Information Information Information Information Structure Structure Structure Structure；CIS）：CIS 提供更完整的记忆卡功
能的相关资讯。这是仿照PCMCIA 标准所制定的规格。SDIO 记忆卡的每一个功能都
各有一个CIS区域，以及一个共用的 CIS 区域；共用的 CIS 区域储存了所有功能的共
同特性，每一个功能的CIS 区域则储存了该功能所具备的特性。CCCR 和 FBR 各具有
一个指标指向相对应的CIS 位址。
此外，由于SDIO记忆卡的每一个功能可能需要包含额外的记忆体空间，用来储存驱
动程式或应用程式。而且，因为SDIO 记忆卡可能必须支援不同的平台，所以每一个
驱动程式或应用程式可能会有许多种版本。解决的方法有两种：一种是使用 SD 的标准
规范（如附图十一），来设计「组合卡」；另一种是使用嵌入式的「程式码储存区域（Code
StorageStorageStorageStorageArea；CSA）」。
ControllerControllerControllerController）」、BFC是「暴量传输的（burst）FLASH 控制器（Burst Flash Controller Controller Controller Controller）」。
SD/MMC/SDIOSD/MMC/SDIOSD/MMC/SDIOSD/MMC/SDIO概念区分概要
SD是一种flash memory card 的标准，也就是一般常见的 SD 记忆卡，而 MMC 则是较早的一种记忆卡标准，目
前已经被SD标准所取代。
SDIO（Secure Digital Digital Digital Digital I/O）SDIO是目前我们比较关心的技术，SDIO 故名思义，就是 SD 的 I/O 接口（interface）的意思，不过这样解释可 能还有点抽像。更具体的说明，SD 本来是记忆卡的标准，但是现在也可以把 SD 拿来插上一些外围接口使用，这 样的技术便是SDIO。
所以SDIO本身是一种相当单纯的技术，透过 SD 的 I/O 接脚来连接外部外围，并且透过 SD 上的 I/O 数据接位 与这些外围传输数据，而且SD 协会会员也推出很完整的 SDIO stack 驱动程序，使得 SDIO 外围（我们称为 SD IO卡）的开发与应用变得相当热门。 现在已经有非常多的手机或是手持装置都支持 SDIO 的功能（SD 标准原本就是针对 mobile device 而制定），而且 许多SDIO外围也都被开发出来，让手机外接外围更加容易，并且开发上更有弹性（不需要内建外围）。目前常见 的SDIO外围（SDIO卡）有：
Wi-Fi card（无线网络卡）•CMOSsensor card（照相模块） •GPScard •GSM/GPRS modem card •Bluetooth card •Radio/TVcard（很好玩）
SDIO的应用将是未来嵌入式系统最重要的接口技术之一，并且也会取代目前 GPIO 式的 SPI 接口。
SD/SDIOSD/SDIOSD/SDIOSD/SDIO的传输模式SD传输模式有以下3 种：•SPI mode（required）•1-bit mode
•4-bit mode
SDIO同样也支持以上3 种传输模式。依据 SD 标准，所有的 SD（记忆卡）与 SDIO（外围）都必须支持 SPI
mode，因此SPI mode 是「required」。此外，早期的 MMC 卡（使用 SPI 传输）也能接到 SD 插糟（SD slot），
并且使用SPI mode 或1-bit mode 来读取。
SD的MMCMode
SD也能读取MMC内存，虽然MMC 标准上提到，MMC 内存不见得要支持 SPI mode（但是一定要支持 1-bit
mode），但是市面上能看到的MMC 卡其实都有支持 SPI mode。因此，我们可以把 SD 设定成 SPI mode 的传输
方式来读取MMC记忆卡。SD的MMCMode 就是用来读取 MMC 卡的一种传输模式。不过，SD 的 MMC Mode 虽然也是使用 SPI mode，
但其物理特性仍是有差异的：
MMC的SPI mode 最大传输速率为 20 Mbit/s；
•SD的SPI mode 最大传输速率为 25 Mbit/s。
为避免混淆，有时也用SPI/MMC mode 与 SPI/SD mode 的写法来做清楚区别。
