sdnand重启读取失败

SD NAND 重启后读取失败是嵌入式开发中比较常见的问题，通常和初始化时序、电源、焊接或软件流程有关。下面给你一套系统的排查思路和解决方案。

一、先确认硬件连接和焊接

1. 检查焊接质量
   SD NAND LGA 封装，容易虚焊。重点检查电源脚、GND、CLK、CMD、DAT0 是否焊接良好。可以用万用表测通断，或者用放大镜观察。

2. 电源去耦
   SD NAND 对电源纹波敏感，尤其重启瞬间电流波动大。确保：

• VCC 脚附近有 0.1μF + 10μF 电容；

• 电源走线足够宽，压降小；

• 如果使用 LDO，确认其瞬态响应是否足够。

3. 上拉电阻
   CMD、DAT0~DAT3 在 SD 模式下一般需要上拉（10k~100kΩ），特别是 CMD 和 DAT0。如果上拉缺失或阻值不对，可能导致初始化失败。

4. CLK 信号完整性
   SD 时钟线不宜过长，建议串联 22~33Ω 电阻抑制反射。检查 CLK 波形是否有过冲或振铃。

二、电源和上电时序问题（重启失败的常见原因）

SD NAND 内部有上电复位电路，需要一定时间稳定。如果主控在芯片未就绪时发送命令，就会失败。

解决方法：

• 增加上电延时
  在发送 CMD0 之前，延时 至少 1ms（有些 SD NAND 需要 5~10ms），等待内部复位完成。

• 检查电源爬升时间
  有些 SD NAND 要求 VCC 从 0 上升到工作电压的时间不能太慢（比如 < 10ms）。如果电源爬升太慢，芯片可能一直处于复位状态。

• 断电重启 vs 软复位
  如果是软复位（不重新上电），主控的 SD 控制器可能没有完全复位，需要先复位控制器再初始化 SD NAND。

三、软件初始化流程是否正确

标准 SD 卡初始化流程：
CMD0 → CMD8 → ACMD41（循环等待）→ CMD2 → CMD3 → ...

重启后失败，很可能是某一步没有正确执行或返回错误。

重点检查：

1. CMD0 后是否有延时
   CMD0 是复位命令，之后要等待卡退出 idle 状态。不要立即发送 CMD8。

2. ACMD41 是否循环发送并判断 busy
   ACMD41 的响应中 busy 位为 1 时表示卡还在初始化，需要继续发送 ACMD41，直到 busy 位为 0。很多驱动会设置超时，但时间可能不够，建议超时设置长一些（如 1 秒）。

3. 初始化时钟频率
   初始化阶段时钟必须 ≤ 400kHz。如果主控重启后时钟配置被改变（比如直接用了高速时钟），会导致命令无响应。

4. CMD8 兼容性
   有些 SD NAND 可能不支持 CMD8（SD V2.0 才强制），如果你的初始化代码发 CMD8 后收到错误，可以尝试跳过 CMD8 直接发 ACMD41（兼容 V1.0 流程）。

5. 读回 CID/CSD 校验
   如果 CMD2/CMD3 返回的数据不正确，可能卡没有正确进入传输状态。

推荐初始化代码模板（SPI/SD 模式均可参考）：

// 1. 上电延时
delay_ms(10);

// 2. 发送至少 74 个时钟周期（SPI 模式）
for (int i = 0; i < 10; i++) spi_transfer(0xFF);

// 3. CMD0 复位
sd_send_cmd(CMD0, 0);
delay_ms(5);

// 4. CMD8（可选）
if (sd_send_cmd(CMD8, 0x1AA) == 0) {
    // 支持 SD V2.0
} else {
    // 当作 V1.0 处理
}

// 5. ACMD41 循环
uint32_t timeout = 1000; // 1 秒
do {
    sd_send_cmd(CMD55, 0);
    uint32_t resp = sd_send_cmd(ACMD41, 0x40000000);
    if (resp & 0x80000000) break; // busy 位为 0，初始化完成
    delay_ms(1);
} while (--timeout);
if (timeout == 0) return ERROR_INIT_FAIL;

// 6. 后续 CMD2/CMD3
...

四、文件系统或数据损坏

如果重启发生在写操作中（比如突然断电），SD NAND 上的文件系统可能损坏，导致挂载失败。

排查：

• 用读卡器或开发板读取原始扇区，看是否能读到分区表。

• 如果文件系统损坏，重新格式化（FAT32 或 exFAT）后再测试。

• 如果数据重要，可以先做镜像再尝试修复。

避免方法：

• 使用 掉电保护 设计（如超级电容、备用电源）。

• 写操作时采用 日志文件系统（如 ext4 with journal）或定期 sync。

五、驱动兼容性问题

不同 SD NAND 厂家的产品在细节上可能有差异，比如：

• 初始化时间不同；

• 对 CMD8 的响应不同；

• 工作电压范围不同（有些只支持 3.3V，有些支持 1.8V/3.3V 双电压）。

建议：

1. 联系 SD NAND 厂家获取 参考驱动代码 和 初始化时序图，对比你的代码。

2. 如果使用 Linux 系统，检查设备树中 SD 控制器配置是否匹配（如 bus-width、max-frequency、no-1-8-v 等）。

六、其他可能原因

• 写保护脚：部分 SD NAND 有写保护引脚，如果意外拉低，可能导致只读或无法识别。

• 卡检测脚（CD）：如果使用了卡检测引脚，确认重启后该引脚状态正确，没有误判为“无卡”。

• 主控 SD 控制器复位不彻底：在重启代码中，确保先复位 SD 控制器（如设置复位寄存器），再重新初始化。

• 温度影响：低温下 SD NAND 的初始化时间可能变长，适当增大延时。

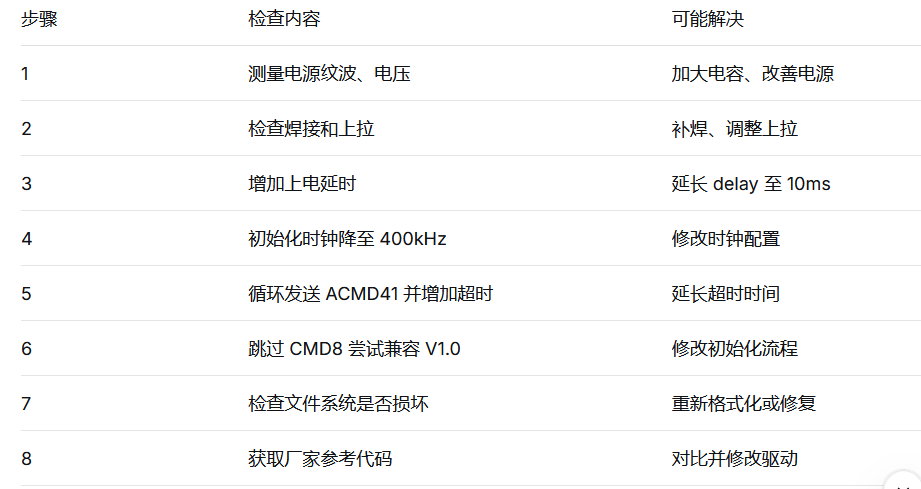

总结排查步骤
