emmc转sd

1. 想用 eMMC 芯片替代 SD 卡（主控只有 SD 接口，想焊一个 eMMC 上去）

2. 想用 SD 卡替代 eMMC 芯片（主控有 eMMC 接口，但想插 SD 卡）

这两种方向技术可行性差别很大，我分开说明。

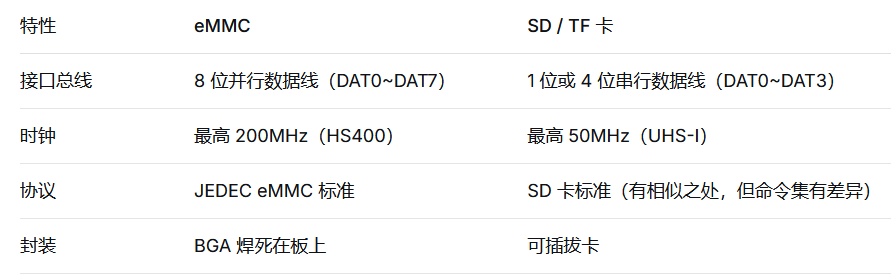

一、先理解 eMMC 和 SD 的本质区别

核心结论：eMMC 和 SD 虽然底层都基于 MMC 协议，但电气接口和总线宽度不同，不能直接连接。
需要一个“翻译”层才能互转。

二、方向一：主控只有 SD 接口，想用 eMMC 芯片（贴片存储）

这种情况很常见：产品不想用 SD 卡槽（怕震动、怕用户拔卡、节省空间），想用焊接式大容量存储，但主控只有 SD/MMC 接口。

结论：不建议硬转，直接选用 SD NAND 更合适

因为：

• eMMC 是 8 位并行总线，SD 控制器一般只有 4 位数据线，物理上就少 4 根线。

• 市面上极少有“eMMC 转 SD”的桥接芯片（几乎没有成熟量产方案），因为 SD NAND 已经完美解决了这个需求。

• SD NAND 是一种把 NAND Flash + 控制器封装成 LGA-8 的小芯片，对外接口就是标准 SD/SPI 接口，可以直接焊在板上替代 TF 卡。容量从 128MB 到 128GByte都有。

所以你之前调试的 SD NAND 其实就是最合适的方案，不需要折腾 eMMC。

如果你非要用 eMMC：

• 需要主控支持 eMMC 接口（通常有 8 位数据线和 eMMC 控制器），或者外加 eMMC 控制器芯片（如 USB 读卡器芯片 GL3224、AU6438 等），通过 USB 或 SDIO 转接，但这样成本和复杂度都很高，不适合普通嵌入式。

三、方向二：主控有 eMMC 接口，想用 SD 卡（插拔卡）

很多 SoC（如全志、瑞芯微、NXP i.MX、三星、高通等）的 eMMC 控制器是兼容 SD 模式的，也就是说同一个控制器可以切换为 SD 卡模式，使用 4 位数据线。

此时可以：

• 直接把 SD 卡槽的引脚连到主控的 eMMC 接口引脚上（通常 DAT0~DAT3、CMD、CLK 对应连接，VDD 和 VSS 对应）。

• 在软件上把控制器配置为 SD 模式（而不是 eMMC 模式），初始化流程就按 SD 卡来做。

• 这种情况下不需要任何转换芯片，只要硬件连接正确 + 软件配置正确即可。

注意点：

• 查看主控数据手册，确认 eMMC 控制器是否支持 SD 模式（绝大多数都支持）。

• 引脚复用：有些芯片 eMMC 和 SD 的引脚是复用的，通过寄存器切换；有些是独立的两组接口。

• 供电电压：eMMC 可能使用 1.8V/3.3V 双电压，SD 卡通常 3.3V，要确保电平匹配。

四、方向三：想把 eMMC 芯片里的数据读出来，通过 SD 读卡器

这是另一个常见需求：比如手机、平板上的 eMMC 芯片坏了或想备份数据，想把它取下来用读卡器读。

结论：不能直接转接，需要用 eMMC 编程器或专用适配器

• 普通 USB 读卡器是 SD 协议，无法读取 eMMC。

• 需要购买 eMMC 专用编程器（如 RT809H、easy-JTAG、UFPI 等），配合对应的 BGA 测试座或飞线，才能读写 eMMC 内容。

• 有些 eMMC 可以切换到 MMC 模式，但依然不是 SD 协议，普通 SD 读卡器不认。
