问题描述：用洛铁焊接的芯片，之前还能往里面存图片，可以正常读写，过了一段时间没弄，今天再调试发现卡在初始化超时这里过不去，换成拔插SD卡就能正常初始化，这是怎么回事？

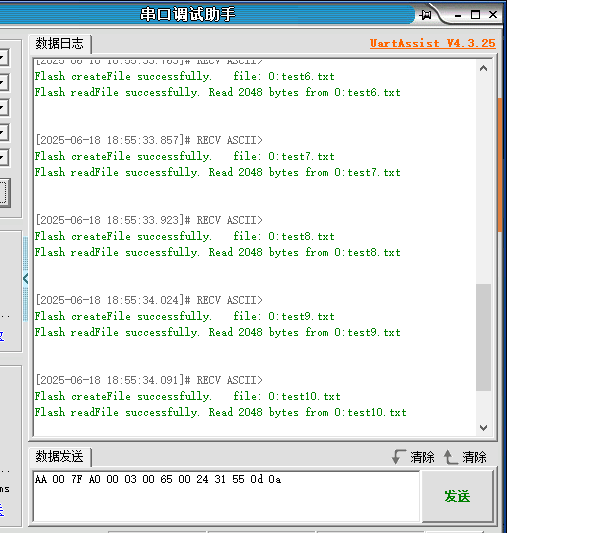

问题解答：了解完客户的使用场景后，我们FAE迅速排查了客户的硬件接线，软件驱动代码问题，都是正常的，没发现问题。问题出在焊接上，洛铁焊芯片没焊好有虚焊隐患，拆下重新焊接后，初始化正常。

下面是详细的问题排查指南（如果焊接也没问题的情况下，可参考以下排查方法）

SDNAND 初始化超时通常是指在对 SDNAND（一种结合 SD 接口的 NAND 闪存存储设备）进行初始化操作时，设备未能在规定时间内完成响应或通信，导致程序报错。这种问题可能由硬件连接、驱动配置、电源或时序等多方面原因引起，以下是具体分析及解决方向：

一、硬件连接与物理故障

1. 引脚接触不良或焊接问题

原因：SDNAND 的电源引脚（VCC）、地（GND）、数据引脚（D0-D3/D4-D7）、时钟（CLK）或命令（CMD）引脚存在虚焊、短路或氧化，导致信号传输中断。
解决方法：

用万用表检测引脚电压是否正常（如 VCC 通常为 3.3V 或 1.8V），确认电源和地连接稳定。
检查 PCB 焊盘是否有脱焊、连锡，必要时重新焊接或更换插座。

2. 电源供应不稳定

原因：电源电压不足、纹波过大，或供电电流不够（SDNAND 工作时可能需要数百 mA 电流），导致初始化时设备无法正常启动。
解决方法：

使用稳压电源单独给 SDNAND 供电，确保电压在额定范围内（如 3.3V±5%）。
在电源引脚附近添加去耦电容（如 10μF+0.1μF），减少纹波干扰。

3. 晶振或时钟信号异常

原因：CLK 时钟信号频率不符合 SDNAND 要求（初始化阶段通常需低速时钟，如 100kHz-400kHz），或晶振未起振、频率偏移。
解决方法：

用示波器测量 CLK 信号，确认频率和波形是否正确（初始化阶段建议先使用最低时钟频率）。
更换晶振或检查时钟电路的匹配电阻、电容（如晶振负载电容是否合适）。

二、驱动配置与通信协议问题

1. 初始化时序或命令错误

原因：SDNAND 初始化需遵循特定的命令序列（如发送 CMD0 进入空闲状态、CMD1 获取 OCR 等），若命令顺序错误、超时时间设置过短，或未等待设备响应就发送下一条命令，会导致超时。
解决方法：

对照 SDNAND datasheet，检查初始化代码中的命令序列是否正确（例如，CMD0 后必须等待设备返回 0x01 响应，再发送 CMD1）。
延长超时时间（如将默认超时周期从 100ms 增加到 500ms），确保设备有足够时间响应。

2. 数据位宽或模式配置错误

原因：未正确设置 SDNAND 的通信模式（SPI 模式、1-bit SD 模式、4-bit SD 模式）或数据位宽，导致控制器与设备无法同步。
解决方法：

确认硬件连接是否支持目标模式（如 4-bit 模式需要 D0-D3 全部连接），并在驱动中设置对应的模式寄存器（如 SDIO 的控制寄存器）。
初始化阶段先使用 1-bit 模式测试，正常后再切换到高速模式。

3. CS（片选）信号控制异常

原因：CS 引脚未正确拉低（或保持低电平时间不足），导致 SDNAND 未被选中，无法响应命令。
解决方法：

检查 CS 信号是否在命令和数据传输期间保持低电平，且在通信结束后正确拉高。
排除 CS 引脚与其他引脚的逻辑冲突（如 GPIO 配置错误）。

三、兼容性与设备故障

1. SDNAND 芯片兼容性问题

原因：控制器（如 MCU 的 SDIO 接口）与 SDNAND 芯片的协议版本不兼容（如支持 SD 2.0 的控制器接入 SD 3.0 的芯片，或反之）。
解决方法：

查看 SDNAND 的 datasheet，确认其支持的协议版本（SD 1.1/2.0/3.01 等），并在驱动中设置对应的版本参数（如 OCR 寄存器的电压范围）。
尝试更换同型号或兼容的 SDNAND 芯片测试。

2. SDNAND 芯片损坏或老化

原因：芯片本身存在物理损坏（如存储单元失效）、焊接时高温损坏，或长期使用后性能下降。
解决方法：

用新的 SDNAND 芯片替换，测试是否能正常初始化（可先用其他设备如 SD 卡读卡器测试芯片是否可用）。
检查焊接温度是否过高（NAND 芯片通常耐温≤260℃，焊接时间≤3 秒），避免热损伤。

四、软件与固件问题

1. 驱动程序 bug 或参数错误

原因：初始化代码中存在逻辑错误（如未正确处理响应字节、错误的 CRC 校验设置），或配置寄存器时遗漏关键参数（如时钟分频、超时周期）。
解决方法：

调试驱动代码，打印每一步命令的响应值（如通过串口输出 CMD0 的响应是否为 0x01），定位具体哪条命令导致超时。
参考官方示例代码或成熟的开源驱动（如 Linux 的 sdhci 驱动），对比参数配置差异（如 FIFO 深度、总线宽度等）。

2. 固件版本过旧或系统资源不足

原因：控制器的固件版本不支持新的 SDNAND 特性，或 CPU 在初始化时被其他任务抢占，导致通信中断。
解决方法：

更新控制器的固件到最新版本，或降级到兼容版本。
在初始化过程中关闭中断或提高任务优先级，确保通信过程不被打断。

五、排查流程建议

硬件初检：先检查电源、引脚连接、时钟信号，用替换法测试 SDNAND 芯片是否正常。
软件调试：通过串口或逻辑分析仪抓取初始化过程中的命令和响应，对比 datasheet 确认时序是否正确。
分段测试：将初始化流程拆分为 CMD0、CMD1、ACMD41 等阶段，逐步排查哪一步骤导致超时。
降低复杂度：先使用 SPI 模式（若支持）或最低时钟频率测试，正常后再切换到高速模式。

常见错误示例与解决

现象：发送 CMD0 后无响应（超时）。
可能原因：电源未接通、CLK 频率过高、CMD 引脚损坏。
解决：检查 VCC 和 GND，将 CLK 降至 100kHz，更换 CMD 引脚测试。
现象：CMD1 后超时（获取 OCR 失败）。
可能原因：OCR 参数设置错误（如电压范围不匹配）、芯片不支持当前协议。
解决：设置 OCR 参数为 0x40（3.3V 设备），或尝试发送 ACMD41 替代 CMD1。

通过以上步骤，可逐步定位 SDNAND 初始化超时的具体原因，从硬件和软件层面针对性解决问题。如果涉及复杂的协议或硬件设计，建议参考芯片厂商的官方文档或技术支持。
