stm32f407 sdio配置

STM32F407 的 SDIO 接口常用于驱动 SD 卡、TF 卡或 SD NAND（贴片式存储）。下面从硬件连接、时钟配置、CubeMX 配置、HAL 库初始化流程到常见问题，给你一套完整的配置指南，特别针对你之前遇到的“重启读取失败”问题。

一、硬件连接与引脚映射

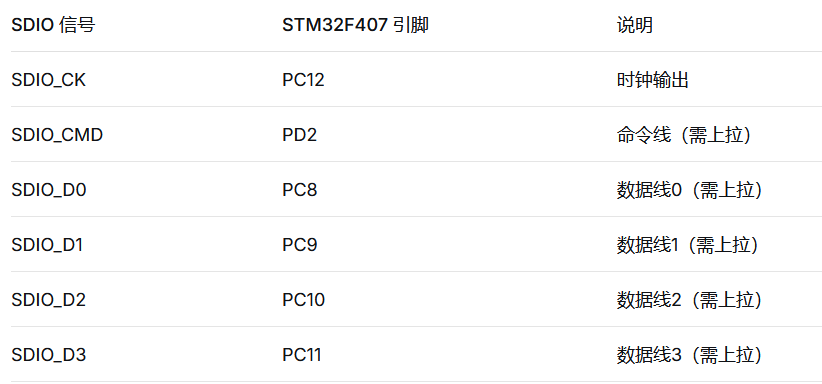

STM32F407 的 SDIO 外设使用固定的引脚，不能随意更改（除非使用重映射，但一般不用）。标准 4-bit 模式引脚如下：

注意：

• 上拉电阻：CMD 和 D0~D3 需要 10kΩ~100kΩ 上拉到 3.3V。STM32F407 内部有弱上拉，但建议外部加上拉电阻，尤其在高速或长走线时。

• 电源：SD 卡/SD NAND 的 VDD 接 3.3V，VSS 接地，并加 0.1μF + 10μF 去耦电容。

• 写保护检测：如果需要，可接一个 GPIO 读取卡套的写保护开关，但非必需。

二、时钟配置

SDIO 时钟来自 STM32 的 48MHz 专用时钟（通常由 PLL 提供）。初始化阶段必须使用 ≤400kHz 的低速时钟，初始化完成后才切换到高速（如 24MHz 或 48MHz）。

在 STM32CubeMX 中，确保 SDIO 时钟源为 48MHz（来自 PLL48CLK）。在时钟树里配置好系统时钟，使 SDIO 得到 48MHz。

分频计算：
SDIO_CK = SDIOCLK / (2 × (CLKDIV + 1))
例如，要得到 400kHz：CLKDIV = (48MHz / (2 × 400kHz)) - 1 = 59，取 59。
实际使用中，初始化时设置分频系数为 118（得到约 200kHz）更保险，之后再改为 0 或 1 得到 24MHz/16MHz。

三、使用 STM32CubeMX 配置 SDIO（以 HAL 库为例）

1. 选择芯片：STM32F407VET6 或其他型号。

2. 启用 SDIO：在 “Connectivity” 中选择 “SDIO”，模式选择 “SD 4 bits Wide bus”。

3. 时钟分频：在 “Parameter Settings” 中，将 “SDIO Clock divider bypass” 设为 “Disabled”，将 “Clock divider” 设置为一个较大的值（比如 118）以保证初始化时钟 < 400kHz。后续代码里再修改分频提高速度。

4. DMA 配置（可选）：为了高性能，可以在 “DMA Settings” 中添加 SDIO 的 DMA 通道（如 DMA2 Stream3 用于 TX，Stream6 用于 RX）。如果不使用 DMA，可以轮询模式。

5. GPIO 自动配置：CubeMX 会自动配置 PC8~PC12、PD2 为复用推挽输出，并设置上拉。

6. 生成代码：选择 HAL 库，生成工程。

四、HAL 库初始化代码流程

CubeMX 生成的代码会包含 SDIO 初始化函数 MX_SDIO_SD_Init()，但该函数通常只是配置外设，并不完成卡初始化。你需要调用 HAL 库的 SD 卡初始化函数。

1. 基本初始化序列

#include "stm32f4xx_hal.h"

SD_HandleTypeDef hsd;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_SDIO_SD_Init(void);

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_SDIO_SD_Init();   // 只初始化 SDIO 外设，不初始化卡

    // 卡初始化
    if (HAL_SD_Init(&hsd) != HAL_OK)
    {
        Error_Handler();
    }

    // 可选：配置总线宽度为 4-bit（默认可能已经是 4-bit，看 CubeMX 设置）
    if (HAL_SD_ConfigWideBusOperation(&hsd, SDIO_BUS_WIDE_4B) != HAL_OK)
    {
        Error_Handler();
    }

    // 读取卡信息
    HAL_SD_CardInfoTypeDef CardInfo;
    HAL_SD_GetCardInfo(&hsd, &CardInfo);
    printf("Card Capacity: %llu MB ", ((uint64_t)CardInfo.BlockNbr * CardInfo.BlockSize) / (1024*1024));

    // 读写测试
    uint8_t write_buf[512] = {0xAA};
    uint8_t read_buf[512] = {0};
    if (HAL_SD_WriteBlocks(&hsd, write_buf, 0, 1, 1000) == HAL_OK)
    {
        HAL_SD_ReadBlocks(&hsd, read_buf, 0, 1, 1000);
    }
}

2. MX_SDIO_SD_Init() 函数内部（由 CubeMX 生成，可手动修改）

该函数主要配置 hsd.Instance = SDIO;，hsd.Init.ClockDiv = 118;（初始化分频），hsd.Init.BusWide = SDIO_BUS_WIDE_1B;（初始化时 1-bit），然后调用 HAL_SD_Init()。

关键点：初始化时 ClockDiv 必须让时钟低于 400kHz。通常设置 ClockDiv = 118（约 200kHz）。在 HAL_SD_Init() 内部会发送 CMD0、CMD8、ACMD41 等命令，所以时钟不能太快。

3. 修改 HAL_SD_Init() 后的时钟提升

HAL 库的 HAL_SD_Init() 在初始化成功后，默认会将时钟分频改为 SDIO_TRANSFER_CLK_DIV（通常为 2，得到 12MHz）。如果你需要更高速度（如 24MHz），可以在 HAL_SD_Init() 返回后手动修改：

// 将时钟分频改为 0，得到 24MHz（48MHz / (2*(0+1)) = 24MHz）
__HAL_SD_DISABLE(&hsd);
SDIO->CLKCR = (SDIO->CLKCR & ~SDIO_CLKCR_CLKDIV) | 0x00;
__HAL_SD_ENABLE(&hsd);

但注意某些 SD NAND 可能不支持太高频率，建议先以默认速度测试稳定后再提速。

五、针对 SD NAND 的特别注意事项

你之前提到 SD NAND 重启读取失败，很可能与初始化时序或电源有关。针对 SD NAND，建议：

1. 增加上电延时：在调用 HAL_SD_Init() 之前，先延时 10ms，让 SD NAND 内部复位稳定。

HAL_Delay(10);
if (HAL_SD_Init(&hsd) != HAL_OK) { ... }

• 降低初始化时钟：将 ClockDiv 设置得更大（如 150），确保初始化时钟在 150kHz 左右。

• 循环发送 ACMD41 的超时时间：HAL 库的 HAL_SD_Init() 中会有超时，默认是 1000ms，对于 SD NAND 有时不够，可以在 stm32f4xx_hal_sd.c 中修改 SDMMC_MAX_VOLT_TRIAL 或超时值，但一般不推荐修改库文件。可以尝试多次调用 HAL_SD_Init()，或者在失败后重新初始化。

• 检查电源：确保 VDD 供电稳定，纹波小，并加足够去耦电容（0.1μF 和 10μF 并联）。

• 如果使用 SPI 模式替代 SDIO：有些 SD NAND 在 SDIO 模式下不稳定，可以尝试用 SPI 模式（如果主控支持），SPI 模式时序简单且兼容性更好。

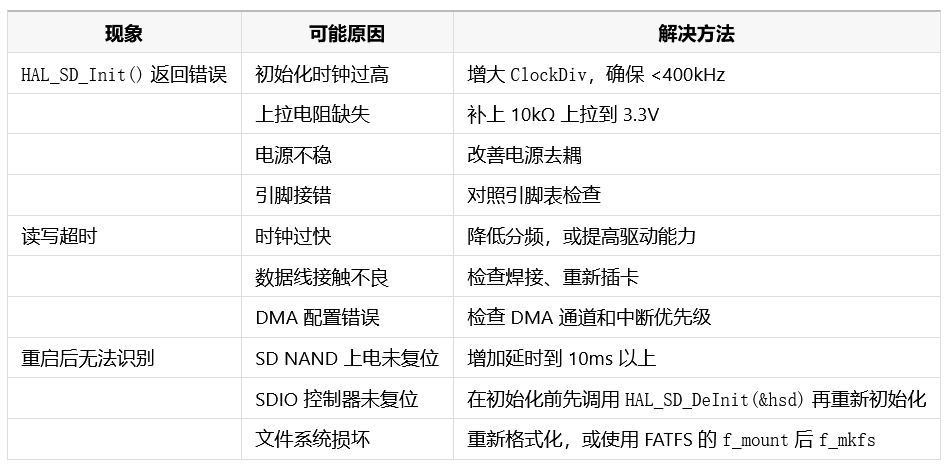

六、常见问题与排查

七、示例：初始化时保证 SDIO 控制器彻底复位

如果遇到软复位后初始化失败，可以在 HAL_SD_Init() 前手动复位 SDIO 外设：

__HAL_RCC_SDIO_CLK_ENABLE(); // 确保时钟使能
__HAL_RCC_SDIO_FORCE_RESET();
__HAL_RCC_SDIO_RELEASE_RESET();

或者在 HAL 初始化前调用 HAL_SD_DeInit(&hsd); 清理状态。

总结

STM32F407 的 SDIO 配置重点在于：

• 硬件引脚正确，上拉电阻不可少。

• 初始化时钟 ≤400kHz，之后可提高。

• 使用 HAL 库时，MX_SDIO_SD_Init() 只配置外设，卡初始化靠 HAL_SD_Init()。

• 针对 SD NAND，增加上电延时、降低初始化时钟、保证电源稳定是解决重启失败的关键。
