SDIO接口的上电时序要求

SDIO 接口的上电时序要求严格，直接关系到 SD 卡或 SD NAND 能否被正确识别。如果时序不满足，就会出现“重启后读取失败”“初始化超时”等问题。下面从硬件电源、时钟、复位命令流程、关键时间参数以及 SD NAND 的特殊性等方面详细说明。

一、电源上电时序（VDD）

1. 电压范围

• 标准 SD 卡：VDD = 2.7V ~ 3.6V（典型 3.3V）

• 部分 SD NAND 支持 1.8V 低电压，但大多数默认 3.3V

2. 上电斜率要求

根据 SD 物理层规范，VDD 从 0V 上升到工作电压的时间 tr 必须满足：

• tr ≤ 35ms（有些规范建议 ≤ 10ms）

• 如果电源上升过慢，卡内部上电复位电路可能无法正确触发，导致卡一直处于不确定状态。

3. 稳定时间

• VDD 达到稳定工作电压后，需要保持至少 1ms（建议 5~10ms）才能发送任何命令。

• 这段时间是给卡内部上电复位、初始化内部逻辑的。

4. 掉电再上电间隔

• 如果系统需要快速断电再上电（比如看门狗复位），必须确保 VDD 完全降到 0V 以下（或至少低于 0.5V）并保持 ≥1ms，再重新上电。否则卡可能无法完全复位。

• SD NAND 由于内部有控制器，对掉电间隔更敏感，建议至少 10ms。

二、时钟（CLK）上电时序

1. 上电期间时钟状态

• SD 规范建议：在 VDD 稳定之前，CLK 应保持低电平或高阻态，不应有活动时钟。

• 上电后、发送 CMD0 之前，可以给 CLK 提供时钟，但频率必须 ≤400kHz。

• 实际上，主机通常先使能 SDIO 外设，然后发送 74 个以上时钟周期（用于卡内部同步），这些时钟也必须 ≤400kHz。

2. 初始化时钟频率限制

• 初始化阶段（包括 CMD0、CMD8、ACMD41）时钟频率 必须 ≤ 400kHz。

• 部分 SD NAND 要求更保守，建议用 100kHz ~ 200kHz 以增加稳定性。

• 初始化成功后，才能切换到高速时钟（如 25MHz、50MHz）。

3. 时钟切换

• 从低速切到高速时，应保证在发送下一条命令前至少有一个时钟稳定期（通常 1~2ms）。

• 切频时不能突然改变，建议先停止时钟（或置低），修改分频寄存器，再重新使能。

三、复位与初始化命令时序

SD 卡的初始化过程是一系列命令的时序，必须按顺序发送，且每一步之间需要适当的延时或等待响应。

1. 上电到第一个命令（CMD0）的延时

• 从 VDD 稳定到发送 CMD0，至少延时 1ms（建议 5~10ms）。

• 对于 SD NAND，由于内部 NAND 控制器需要加载固件，延时可能需要 10~50ms，请参考具体芯片手册。

2. CMD0（GO_IDLE_STATE）复位命令

• 发送 CMD0 后，卡进入 Idle 状态。

• CMD0 响应为 R1，无数据。

• 发送 CMD0 前，建议先发送 74 个以上时钟周期（在时钟线上产生 74 个脉冲），这是为了卡内部同步。这 74 个时钟可以在 CS 为高（SPI 模式）或 CMD 线为高时发送。

3. CMD8（SEND_IF_COND）

• 用于检测卡支持的电压范围和 SD 版本（SD 2.0 及以上）。

• 发送 CMD8 的参数通常为 0x1AA（表示 2.7~3.6V，check pattern 0xAA）。

• 如果卡响应，说明是 SD V2.0 或更高。

• 如果卡不响应（超时），可能是旧版卡或 SD NAND 不支持 CMD8，此时应跳过 CMD8，按 V1.0 处理。

4. ACMD41（SD_SEND_OP_COND）

• 必须先发送 CMD55（APP_CMD）前缀，再发送 ACMD41。

• ACMD41 的响应中包含 busy 位（bit 31），该位为 1 表示卡仍在初始化，主机需要 循环发送 ACMD41 直到 busy 位为 0。

• 循环期间时钟可以保持低速，每次循环之间可以加 1ms 延时。

• 超时时间一般设置为 1 秒以上，SD NAND 可能需要 2~5 秒。

5. 初始化完成后的命令

• CMD2（ALL_SEND_CID）、CMD3（SEND_RELATIVE_ADDR）等，用于获取卡信息。

• 这些命令在高速时钟下进行，但也可以在低速下完成，之后切换高速。

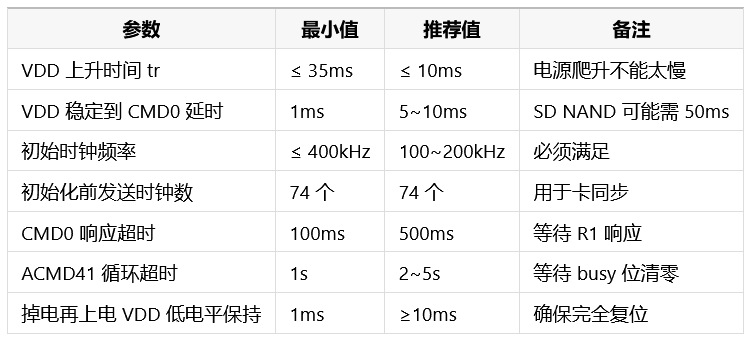

四、关键时间参数汇总表

五、SD NAND 的特殊时序要求

SD NAND 是集成了 NAND Flash 和控制器的芯片，对外表现为 SD 接口，但其内部上电初始化过程比普通 SD 卡复杂，需要额外注意：

1. 上电初始化时间更长
   SD NAND 内部控制器需要从 NAND 加载固件、建立映射表等，因此从 VDD 稳定到可以响应 CMD0 的时间可能长达 10~50ms。必须增加足够的延时。

2. 对电源纹波更敏感
   SD NAND 内部有电荷泵，对电源噪声敏感，建议 VDD 引脚附近加 0.1μF + 10μF 去耦电容，电源走线尽量短粗。

3. 初始化时钟建议更低
   虽然 SD 规范允许 400kHz，但 SD NAND 在 400kHz 下有时会初始化失败，建议使用 100kHz ~ 200kHz 的初始化时钟，待成功后再提升速度。

4. ACMD41 循环时间要更长
   SD NAND 的 busy 时间可能比普通卡长，超时建议设为 3~5 秒。

5. 避免在初始化过程中断电
   SD NAND 在初始化时如果突然断电，可能导致内部映射表损坏，下次上电无法识别。如果产品可能随时断电，建议增加掉电保护电路（如超级电容），确保有足够时间完成初始化或安全关闭。

六、实际应用建议（以 STM32F407 + SD NAND 为例）

1. 代码时序控制

// 上电后，先延时 50ms（针对 SD NAND）
HAL_Delay(50);

// 初始化 SDIO 外设，设置分频得到 200kHz 左右
// CLKDIV = (48MHz / (2 * 200kHz)) - 1 ≈ 119
hsd.Init.ClockDiv = 119;
HAL_SD_Init(&hsd);  // 内部会发送 CMD0、CMD8、ACMD41 等

// 初始化成功后切换高速时钟（如 12MHz）
// CLKDIV = 1 -> 12MHz
__HAL_SD_DISABLE(&hsd);
MODIFY_REG(SDIO->CLKCR, SDIO_CLKCR_CLKDIV, 1);
__HAL_SD_ENABLE(&hsd);

2. 硬件设计

• VDD 走线宽度 ≥ 0.5mm，去耦电容紧靠芯片。

• CMD、DAT0~DAT3 上拉 10kΩ 到 3.3V。

• CLK 线上串联 22~33Ω 电阻减少反射。

• 如果使用长排线，考虑增加驱动能力或降低时钟。

3. 调试方法

• 用示波器观察 VDD 上电波形，确认上升时间 ≤ 10ms。

• 观察 CLK 在初始化期间是否 ≤400kHz，且无毛刺。

• 观察 CMD 线是否有正常响应（拉低表示响应）。

• 如果初始化失败，尝试逐步增加延时或降低时钟，找到临界值。

七、总结

SDIO 上电时序的核心就是：电源稳定 → 延时等待 → 低速时钟初始化 → 命令序列 → 高速切换。对于 SD NAND，延长等待时间和降低初始化时钟是解决“重启读取失败”的关键。务必参考 SD NAND 芯片的数据手册，因为不同厂家可能有更严格的要求。
