PCB散热设计缺失导致SD NAND性能问题

这是一个非常典型且有趣的工程问题。你观察到的现象和你的判断基本是正确的——散热设计缺失是导致问题的核心原因之一，而且影响非常大。

下面我来详细解释一下这是怎么回事，以及为什么把SD NAND放到读卡器上就正常。

核心问题：温度对NAND闪存性能的影响

1. NAND闪存的特性：所有NAND闪存（包括SD卡、eMMC、SD NAND、UFS等）都有一个共同特性：温度越高，读写速度越慢，尤其是写入速度。这是因为在高温下，存储单元中的电子更容易产生漂移，为了确保数据读写的准确性，主控必须加入更复杂的纠错算法和更频繁的电压校准，这个过程会显著降低读写速度。

2. 启动过程的特殊性：设备开机瞬间，主控芯片需要从SD NAND中加载引导程序、操作系统内核、初始文件系统等大量数据。这是一个短时间内的高强度、高优先级的读取操作。芯片的功耗会瞬间达到一个峰值。

为什么在你的板子上会出问题，而在读卡器上正常？

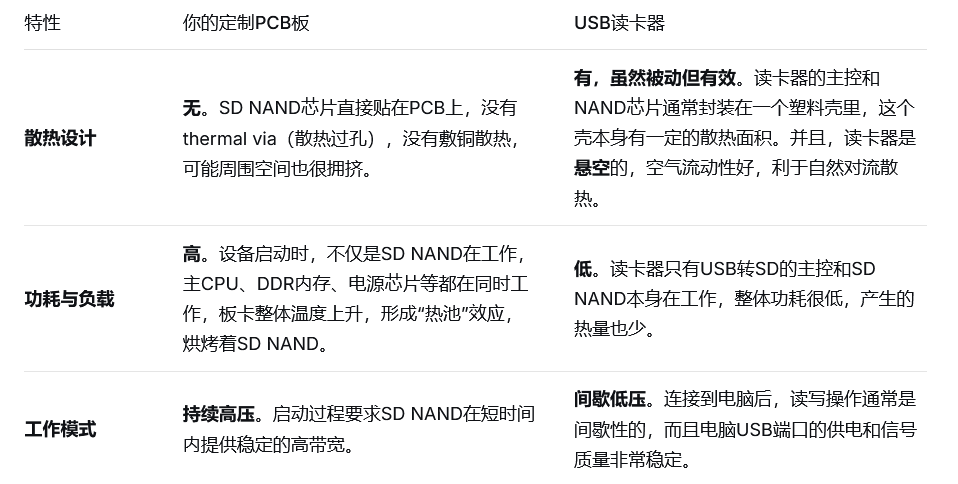

这涉及到热设计和功耗的差异。

过程推演：

在你的板子上：

1. 上电开机瞬间，主控和SD NAND同时开始高负荷工作。

2. SD NAND自身产生的热量 + 周围芯片（特别是主控）产生的热量，由于没有散热途径，热量迅速积聚。

3. SD NAND芯片核心温度在几秒钟内飙升到40-50度甚至更高（你测到的可能是表面温度，核心温度可能更高）。

4. 达到临界温度后，SD NAND内部主控启动** thermal throttling（热降频/热保护）**机制，主动降低读写速度以防止芯片因过热而损坏。

5. 读写速度暴跌，主控CPU无法及时从SD NAND中读取到启动所需的全部数据，导致系统卡在启动阶段，表现为“半天才反应过来”或直接死机。

6. 当你断电后，温度慢慢降下来，所以下次开机可能又重复这个过程。

在读卡器上：

1. 功耗低，发热量小。

2. 即使有热量，也能通过塑料外壳和空气对流散发掉，芯片温度始终保持在正常工作范围内。

3. 没有热降频，读写速度正常，所以你觉得它“没事”。

板子没做散热设计，影响非常大吗？

是的，影响非常大！ 尤其是在以下情况：

• 高功耗芯片：像主控CPU、DDR内存、NAND闪存这些都是发热大户。

• 密闭空间：如果设备有外壳，热量更难以散发。

• 高温环境：夏天或者在阳光直射下使用，问题会更严重。

• 持续高负载：不仅仅是启动，如果设备运行时需要频繁读写SD NAND，同样会遇到问题。

40多度的开机瞬间温度已经是一个非常明确的危险信号了。长期在高温下工作会 drastically 缩短SD NAND的寿命，导致数据丢失甚至芯片提前损坏。

解决方案和建议

1. 紧急补救措施（治标）：

• 加强散热：尝试在SD NAND芯片上贴一小块导热硅胶垫，将其热量导到设备金属外壳上（如果有的话）。或者用风扇对着板子吹，看是否能正常启动，以此验证散热问题的根源。

• 优化电源：检查给SD NAND供电的电源是否稳定，纹波是否过大。不干净的电源会增加芯片功耗和发热。

2. 根本解决方案（治本）：

• 咨询主控原厂，是否可以优化启动流程，降低启动瞬间对存储的读取峰值，或者增加启动阶段的延时，让操作不要过于密集。

• 添加散热过孔：在SD NAND芯片的焊盘下方，特别是热焊盘（如果有）的区域，打上大量的散热过孔，连接到PCB的接地层，利用整个接地层作为散热片。

• 扩大敷铜：在芯片底部和周围尽可能多地敷铜，并同样用过孔连接到地平面。

• 远离热源：如果可能，在下一版设计中，将SD NAND布局在远离主控CPU、电源芯片等高温元件的地方。

• PCB设计修改（强烈推荐）：

• 固件优化：

3. 未来选型建议：

• 如果项目对温度和可靠性要求高，可以考虑选用工业级或车规级的存储芯片，它们的工作温度范围更宽，抗热性能更好。

总结：
你遇到的正是典型的“热致性能下降”问题。SD NAND在高温下触发保护机制降速，导致系统启动失败。板级的散热设计绝不是可有可无的，它是产品稳定性和可靠性的基石。 你的这个案例完美地证明了这一点。建议尽快从PCB设计和散热层面进行根本性的改进。
