要判断不同厂家的SD NAND引脚焊盘定义是否兼容，并正确与MCU接线，需从接口协议、封装设计、引脚功能匹配等多方面入手。以下是具体步骤和注意事项：
确认接口协议类型
SD NAND通常支持两种接口模式：SDIO接口（标准SD协议）或SPI接口。不同厂家的产品可能对这两种模式的支持存在差异：
SDIO模式：需要连接CLK（时钟）、CMD（命令）、DAT0-DAT3（4位数据线）等引脚，适用于支持SD协议的高速MCU。
SPI模式：仅需CS（片选）、MOSI（主出从入）、MISO（主入从出）、SCK（时钟）等引脚，适合资源受限的MCU。
关键点：必须查阅厂家数据手册，明确芯片支持的接口类型。例如，某些型号可能仅支持SDIO模式，而另一些（如芯存者全系列规格）可同时支持两种模式。
对比封装与焊盘布局
封装形式：主流SD NAND多采用LGA-8封装（如6×8mm或8×8.5mm），底部为平面焊盘，需通过PCB焊盘连接。

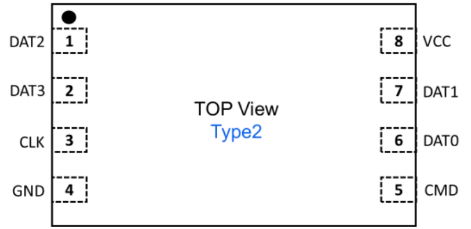

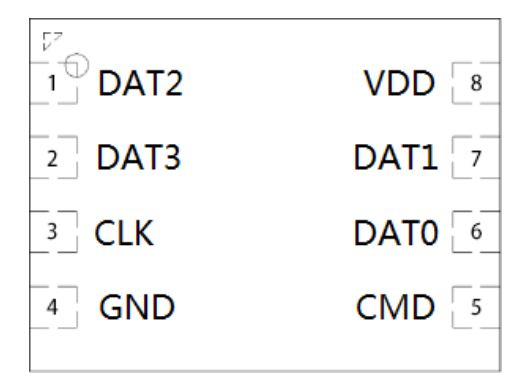

焊盘定义：不同厂家的焊盘排列可能不同，需重点核对电源（VCC、GND）、数据线（DAT0-DAT3）、控制线（CMD、CLK）的位置。
解决方法：获取各厂家的引脚功能图（Pinout Diagram），直接对比焊盘编号与功能定义是否一致。
检查电气特性兼容性
电压匹配：确保SD NAND的供电电压（通常为3.3V）与MCU的IO电平一致。
信号完整性：高速接口（如SDIO）需控制走线长度，避免信号反射，必要时增加阻抗匹配电路。
根据接口模式选择引脚
SDIO模式接线：
将CLK、CMD、DAT0-DAT3连接到MCU的SDIO控制器对应引脚。
CMD和DAT线需添加4.7kΩ上拉电阻（部分MCU内部集成，需查看手册）。
SPI模式接线：
使用MOSI、MISO、SCK、CS连接至MCU的SPI外设，并确认MCU的SPI控制器支持SD协议模式（如STM32需配置为“SD卡模式”）。
参考厂商设计文档
多数厂家会提供参考电路图，包含典型接线方式与外围电路（如上拉电阻、滤波电容）。例如，芯存者和SD NAND的文档中会明确标注SDIO模式下各引脚连接方式。
优化PCB布局
焊盘尺寸：严格遵循封装要求设计焊盘（如LGA-8的0.3mm间距）。
信号走线：高速信号线（如CLK）尽量短且避免交叉，必要时做等长处理。
散热设计：对于大容量SD NAND，建议在焊盘下方添加散热过孔。
功能测试
使用厂家提供的测试代码（如FATFS驱动例程）验证读写功能。
通过逻辑分析仪检查信号时序（如CLK频率是否在协议范围内）。
异常排查
初始化失败：检查电源电压、上拉电阻是否遗漏、MCU驱动是否支持该容量型号。
数据错误：确认SPI相位/极性配置，或SDIO总线宽度设置是否正确。
问题：MCU无SDIO接口
方案：选择支持SPI模式的SD NAND，或通过软件模拟SDIO协议（性能较低）。
问题：焊接后通信不稳定
方案：检查焊盘虚焊，优化走线并添加滤波电容（如0.1μF去耦电容）。
兼容性判断需围绕协议支持、封装匹配、电气特性三点展开。接线时严格遵循厂家引脚定义，优先参考已验证的型号（如芯存者XCZSDNAND32GXS/XCZSDNAND4GAS等全系列）。若设计复杂或资源有限，SPI模式更易实现。开发中建议结合MCU型号与存储需求，充分利用原厂提供的技术支持和参考设计。
