要使SD NAND进入SPI模式，需通过特定的初始化序列和硬件操作实现。以下是基于技术文档和实践总结的完整流程及关键要点：
接口连接
CS（片选，低电平有效）
CLK（时钟，主控输出）
DI/MOSI（主控输出，SD NAND输入）
DO/MISO（SD NAND输出，主控输入）
SPI引脚定义：
电平匹配：SD NAND工作电压通常为3.3V，需确保主控MCU的I/O电压兼容，否则需电平转换。
时钟配置
初始化阶段SPI时钟频率需≤400 kHz（低速模式），初始化完成后可提升至25 MHz（SD NAND最高支持速率）。

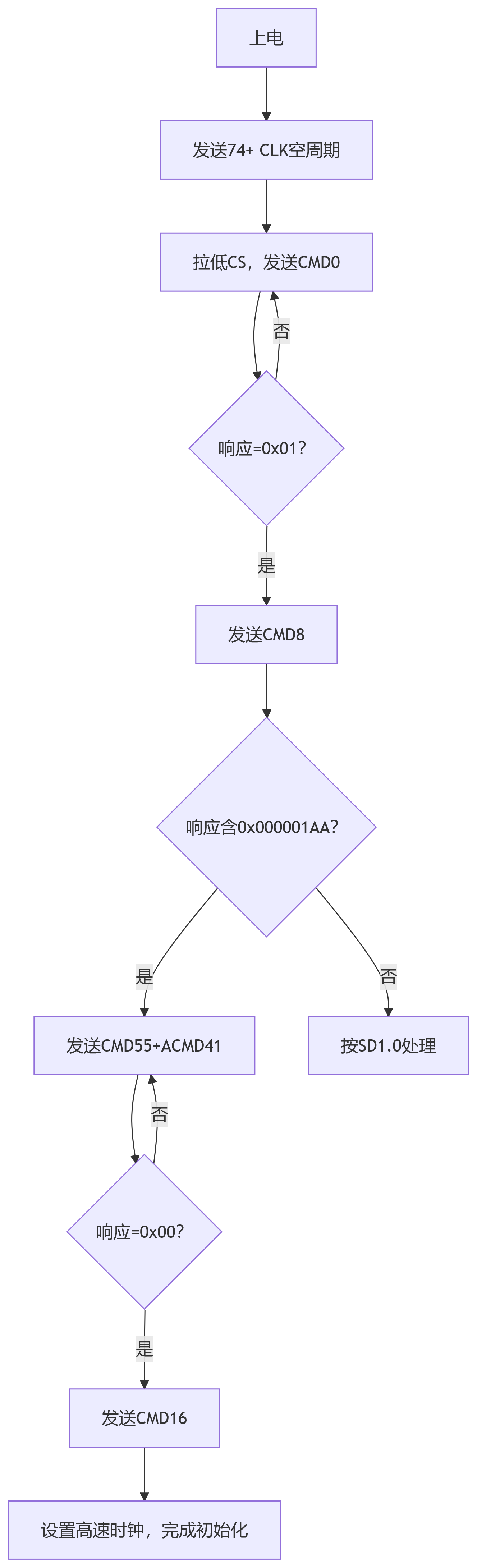

以下是进入SPI模式的核心流程，需严格按顺序执行：
上电同步时钟
发送至少74个空时钟周期（CLK切换，无数据传输），确保SD NAND内部电压稳定（64个CLK用于供电上升，10个CLK用于同步）。
此阶段CS和MOSI（DI）保持高电平。
发送CMD0复位命令
拉低CS使能器件，发送CMD0（0x40），参数为4字节0x00000000 + CRC填充0x95（SPI模式可忽略CRC，固定用0x95）。
预期响应：0x01（IDLE状态），表示SD NAND已进入SPI模式。
若响应非0x01，重复步骤1~2。
鉴别SD卡版本（CMD8）
0x01 + 后续4字节0x000001AA → SDHC/SDXC卡（块寻址）
无响应 → SD1.0或MMC卡。
发送CMD8（0x48），参数为0x000001AA（电压范围2.7~3.6V）。
预期响应：
初始化卡完成（ACMD41循环）
CMD55告知后续为应用命令；
ACMD41检测初始化状态（参数0x40000000表示支持高容量卡）。
循环发送 CMD55（0x77） + ACMD41（0x69）：
预期响应：0x00（初始化完成），若为0x01则继续循环。
设置扇区大小（CMD16）
发送CMD16（0x50），参数为0x00000200（512字节/扇区）。
响应0x00 表示配置成功。
切换高速模式
初始化完成后，提升SPI时钟至最高25 MHz（通过MCU SPI配置寄存器调整）
| 步骤 | 命令 | 参数 | 预期响应 | 失败处理 |
|---|---|---|---|---|
| 复位卡 | CMD0 | 0x00000000 | 0x01 | 重发74 CLK + CMD0 |
| 电压与版本检测 | CMD8 | 0x000001AA | 0x01 + 0x000001AA | 按SD1.0流程处理 |
| 初始化循环 | CMD55 + ACMD41 | 0x40000000 | 0x00 | 循环发送至成功 |
| 扇区设置 | CMD16 | 0x00000200 | 0x00 | 重发或检查容量 |
SPI通信模式：
必须使用 SPI Mode 3（CPOL=1, CPHA=1），即时钟空闲时为高电平，数据在第二个边沿采样。
命令传输时，MOSI空闲态为高电平。
CS片选时序：
每次命令发送前拉低CS，响应接收后拉高CS并追加8个空时钟（供SD NAND内部处理）。
初始化超时处理：
ACMD41循环需设超时退出（如1秒），避免死循环5。
若始终无响应，检查硬件连接或更换SD NAND（部分旧卡或MMC卡需特殊处理）。
SPI模式限制：
仅支持单线传输（SD模式可四线），速度低于SD模式。
容量识别：SPI模式需通过CMD9（读取CSD寄存器）获取容量信息，而非自动识别。
核心操作：通过 CMD0 + 低电平CS 强制切换SPI模式，配合低速时钟和ACMD41循环完成初始化。
适用场景：老款MCU（无SDIO接口）或SDIO被占用时，SPI模式是SD NAND的最佳接入方案。
调试建议：
使用逻辑分析仪捕捉CLK/CS/MOSI信号，验证时序；
优先选择兼容性好的SD NAND品牌（如CS创世系列）。
提示：若初始化失败，重点检查 74个CLK同步、CMD0响应值 及 SPI Mode 3配置，90%问题源于此三点。
