SDNAND全流程问题排查表

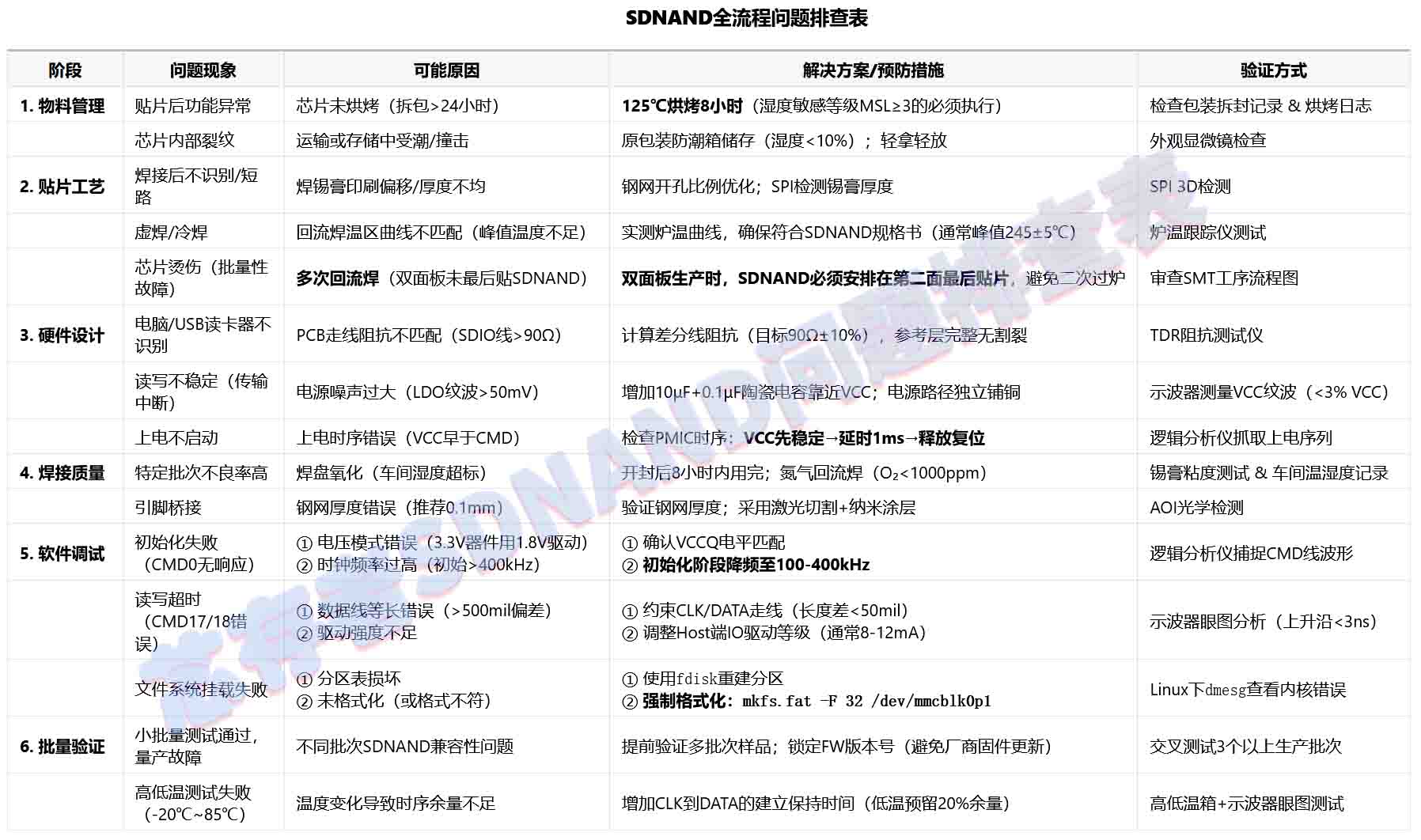

做SDNAND这颗料5年了，经常遇到客户反馈各种小问题，今天从样品到批量的过程梳理了下供大家参考，避免踩坑造成经济损失，影响心情和交期，以下是SDNAND全流程问题排查表，涵盖从物料管理、贴片工艺、硬件设计到软件调试的完整闭环，按生产与调试流程分阶段呈现：

关键补充说明

1. 回流焊防护

• 双面板生产流程：
  第一面贴片 → 回流焊 → 第二面（先贴小器件）→ 最后贴SDNAND → 回流焊

• 避免芯片经历≥2次回流焊

2. 软件初始化代码检查点

// 关键步骤示例 (Linux驱动层)mmc->ocr_avail |= MMC_VDD_32_33;  // 确认电压范围匹配mmc->f_min = 100000;              // 初始化频率100kHzmmc->f_max = 52000000;            // 最高频率不超过52MHzmmc->caps |= MMC_CAP_4_BIT_DATA;  // 总线宽度设置

• 硬件设计红线

• 走线长度： CLK线最短，DATA线按CLK长度±50mil内等长

• 滤波电容： VCC引脚：10μF MLCC + 0.1μF陶瓷电容 必须靠近芯片

• ESD防护： SDIO线路串联22Ω电阻 + 并联TVS管（如SRV05-4）

实际案例反馈：某客户因未执行烘烤（拆包48小时直接贴片），导致贴片后气泡率＞30%，经125℃烘烤8小时后不良率降至＜1%。
数据支持：JEDEC J-STD-033C标准证实MSL3器件暴露环境>24小时需强制烘烤。

此表格可直接导入生产QA系统或作为工程师调试速查手册，建议配套示波器检测模板（触发条件：CMD0波形+电源纹波）和SMT岗位检查清单使用。
