STM32H7驱动SD NAND指南

STM32H7系列微控制器驱动SD NAND（也称为贴片SD卡）是一项常见的需求，它结合了SD卡的便利性和贴片封装的小体积优势。下面我将为你梳理关键点。

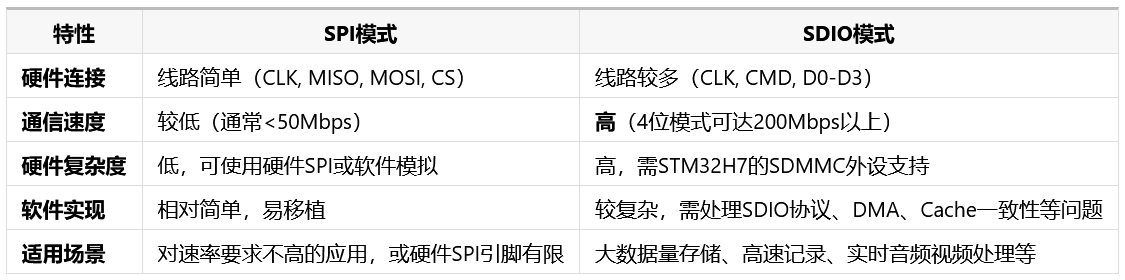

先通过一个表格对比一下STM32H7驱动SD NAND的两种主要方式：

硬件连接与模式选择

• SPI模式：大部分STM32H7芯片有多个SPI外设，连接时注意电平匹配。虽然软件模拟SPI更灵活，但在高系统负载下可能时序不稳，优先选用硬件SPI。

• SDIO模式：这是发挥SD NAND性能的首选方式。STM32H7的SDMMC控制器支持1位、4位和8位总线宽度，SD NAND通常使用4位模式。连接时，SDIO_D0、SDIO_D1、SDIO_D2、SDIO_D3、SDIO_CMD和SDIO_CK这些信号线必须正确连接。SDIO_CK的时钟频率最高可达200MHz以上（取决于具体型号和配置），但实际速度受SD NAND本身性能制约。

驱动开发与配置

• 底层驱动：你需要实现底层读写接口。在SPI模式下，重点是SPI的初始化和字节读写函数。在SDIO模式下，则需配置STM32H7复杂的SDMMC外设，包括时钟分频（ClockDiv）、总线宽度（通过 HAL_SD_ConfigWideBusOperation 配置为4位）、DMA等。

DMA与Cache一致性：使用SDIO模式时，强烈建议启用DMA（如STM32H7的SDMMC专用IDMA）以减轻CPU负担，提升效率。但STM32H7的Cache（数据缓存）需要特别关注：DMA传输的内存区域必须是Cache一致性区域，或在DMA传输前手动清理（Clean）数据Cache（传输前对发送缓冲区），在DMA传输后无效（Invalidate）数据Cache（传输后对接收缓冲区），可使SCB_CleanDCache_by_Addr 等函数。

初始化流程：SD卡初始化有特定序列：

1. 上电复位（发送CMD0进入IDLE状态）。

2. 验证工作电压（CMD8）。

3. 初始化（ACMD41循环询问直到卡就绪）。

4. 读取CID、CSD等信息（CMD2, CMD9）。

5. 选择卡（CMD7）。

6. 设置总线宽度（ACMD6设置为4位，如果是SDIO模式）。

时钟配置：SDIO的时钟（SDMMC_CK）由PLL输出分频得到，公式通常为 SDMMC_CK = SDMMCCLK / (2 * ClockDiv)。初始化阶段时钟频率不能超过400kHz，初始化成功后可根据卡的能力提高频率。若4位模式不稳定，可尝试降低时钟频率。

• 硬件检查：若4位SDIO模式无法工作，检查硬件原理图，确保所有数据线连接正确，没有虚焊或短路。示波器或逻辑分析仪是排查硬件问题的利器。

文件系统集成

驱动SD NAND后，通常需集成文件系统（如FATFS）以便以文件形式存取

。你需要：

1. 将实现好的底层 disk_io 接口（disk_read, disk_write 等）接入FATFS。

2. 注意扇区大小（通常为512字节）。

3. 在FATFS配置中正确设置扇区大小。

常见问题排查

• 初始化失败：

• 检查硬件连接、电源稳定性。

• 确认初始化的时钟频率是否过高（应≤400kHz）。

• 对于SDIO模式，检查 USE_SD_TRANSCEIVER 配置。若硬件不支持1.8V电压切换，需在 stm32h7xx_hal_conf.h 中将其设置为 0U。

• 尝试在初始化前调用 HAL_SD_DeInit 再 HAL_SD_Init，有时能提高兼容性

• 4位模式不稳定：降低SDMMC时钟频率试试

• 读写数据错误（SDIO+DMA）：

• 首要检查Cache一致性问题，确保DMA缓冲区处理正确

• 检查SD NAND供电是否充足稳定。

性能优化建议

• 使用4位SDIO模式并配置合适的时钟分频（ClockDiv）

• 启用DMA传输，并妥善处理Cache一致性

• 操作多个扇区时，尽量使用多块读写命令。

• 优化文件系统层的簇大小、缓存等配置
