rk3568 驱动sdnand

SD NAND-贴片式TF卡-贴片式SD卡-免费测试2025-10-097

在RK3568平台上驱动SD NAND,本质上是在Linux系统下对SD NAND存储设备进行初始化和读写操作。其核心步骤涉及确认硬件连接操作设备节点了解底层驱动框架,并进行读写测试

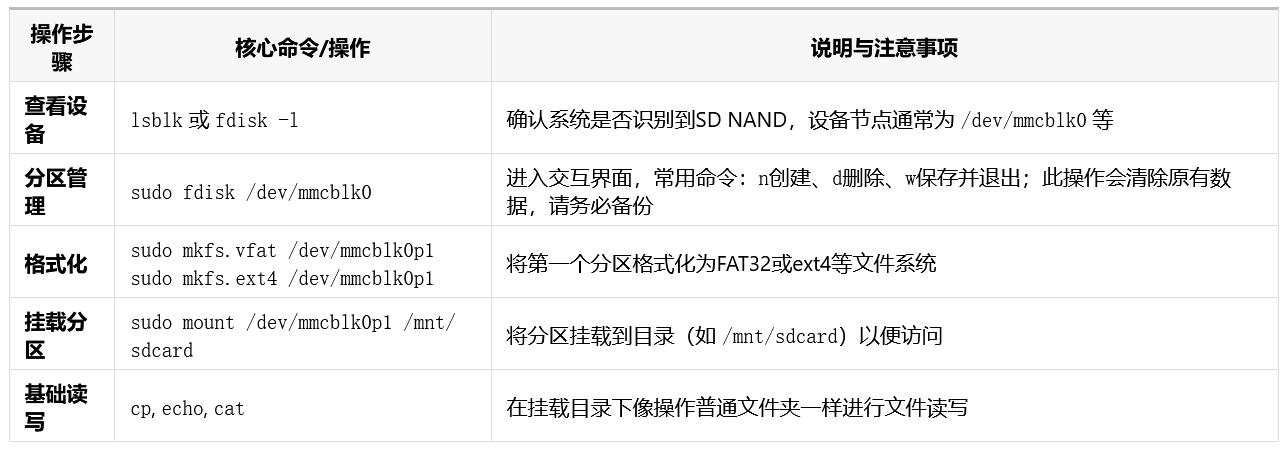

下面这个表格整理了驱动SD NAND的基本操作流程,可以帮助你快速上手:


进阶操作与驱动知识

完成基本操作后,你可能需要了解更多高级用法和底层原理。

  • 使用 dd 命令进行底层读写
    dd 命令功能强大,可以用两种方式操作SD NAND:

  1. 写入镜像或全盘备份:这种方式会绕过文件系统,直接对块设备进行操作,常用于烧录系统镜像或全盘备份。

# 将镜像文件写入SD NAND
sudo dd if=sd_back_up.img of=/dev/mmcblk0 bs=4M status=progress
# 从SD NAND备份整个设备到文件
sudo dd if=/dev/mmcblk0 of=backup.img bs=4M status=progress
  • 重要警告:此操作会覆盖设备上所有现有数据,请务必确认输出设备(of参数)是否正确!

  • 在挂载的文件系统中操作:在已挂载的目录下使用 dd,操作受文件系统管理,相对安全。

编程读写方式
你也可以在C程序中通过系统调用对SD NAND进行读写:

  • 标准I/O:使用 fopen, fread, fwrite 等函数,在已挂载的文件系统上操作,简单安全。

  • 文件I/O:使用 open, read, write 等函数,可以直接操作未挂载的块设备,效率更高但风险也更大。

了解SD协议与驱动框架

  1. 初始化流程:RK3568的SD/MMC控制器驱动在Linux内核中已经存在。驱动成功加载的关键在于正确的初始化序列:上电 -> CMD0(复位)-> CMD8(检查电压)-> ACMD41(激活卡片)-> CMD2(获取CID)-> CMD3(设置相对地址)。

  • 驱动文件:核心的驱动代码通常位于内核源码的 drivers/mmc/core/drivers/mmc/host/ 目录下。RK3568的具体主机控制器驱动可能需要在内核配置中启用。

供电时序:一个容易被忽略的关键点是上电后的"供电上升时间"。协议要求上电后需等待至少1ms(或74个时钟周期,取最大值)才能发送第一条命令。如果忽略,可能导致初始化不稳定或后续数据传输出错

总结

在RK3568上使用SD NAND,在大多数情况下,你并不需要自己编写驱动,而是:

  1. 确保硬件连接正确

  2. 利用内核已有的MMC/SD驱动框架

  3. 使用Linux标准命令(lsblk, fdisk, mkfs, mount, dd)进行分区、格式化和读写。
