SDNAND的SPI接口做SDIO怎么接

这是一个非常具体且常见的硬件设计问题。我们来详细分解一下“将SPI接口的SD NAND芯片连接到SDIO主机”的方案。

首先，要明确一个核心概念：SPI和SDIO是两种不同的通信协议，它们不能直接通过物理连线连接。 你需要一个“协议转换器”。

SPI接口的SD NAND（也称为贴片式TF卡或eMMC的简化版）通常只有6-8个引脚：

而标准的SDIO接口有9个引脚：

你可以看到，它们的信号线定义是完全不同的。

这是最推荐的方法，因为你几乎可以使用任何带有SPI主机和SDIO主机功能的MCU来实现。

连接框图：

[ SDIO Host (如: Linux SOC) ] <---> [ 桥接MCU/FPGA ] <---> [ SPI SD NAND ]
(SDIO 协议) (GPIO/SPI) (SPI 协议)

具体步骤：

SDIO Host侧： 将MCU的SDIO接口（CLK, CMD, DAT0-3）连接到你的主SOC的SDIO接口上。MCU在这侧作为一个“SDIO设备”（比如一个SDIO WiFi卡或一个自定义设备）出现。
SPI SD NAND侧： 将MCU的SPI主接口（CS, SCLK, MOSI, MISO）连接到SPI SD NAND的对应引脚上。

MCU固件开发（核心部分）：
这是整个方案的关键。你需要在MCU中编写两份驱动和一个翻译层：

SDIO设备端驱动： 让MCU能够响应来自主SOC的SDIO命令。你需要实现一个基本的SDIO设备，能够接收标准的SD命令（如CMD0, CMD8, CMD17/18/24/25等）。
SPI主机端驱动： 标准的SPI Flash驱动，用于读写SPI SD NAND。

优点：

缺点：

寻找一个现成的、能将SDIO协议转换为SPI协议的专用IC。这种芯片在市场上相对少见，因为这种需求比较特定。

连接框图：

[ SDIO Host ] <---> [ SDIO-to-SPI 桥接芯片 ] <---> [ SPI SD NAND ]

优点：

缺点：

在项目早期，如果可能，强烈建议重新评估硬件选型，避免这种协议转换。

直接选用原生SDIO接口的NAND Flash（比较少见）。
或者使用标准的eMMC芯片。eMMC可以看作是SD接口的NAND，它与SDIO协议在物理层和命令集上高度兼容，很多SDIO Host控制器可以直接驱动eMMC。这是高性能嵌入式设备的首选。
使用一个标准的microSD卡座，插入标准的TF卡。

如果你的主SOC有富余的SPI主控制器，直接用SPI模式去驱动这颗SPI SD NAND。
这样，你在软件上只需要一个标准的SPI Flash驱动（如Linux下的mtd或spi-nor驱动），可能还需要针对特定芯片的初始化序列。这种方式软件工作量远小于方案一的协议转换。

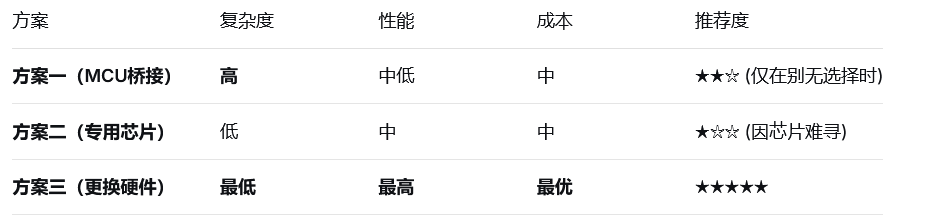

最终建议：

首选： 采用方案三。检查你的主SOC是否支持直接连接eMMC或标准SD卡，或者是否有富余的SPI主控来直接连接这颗SPI SD NAND。这是最干净、最高效、成本最低的解决方案。
备选： 如果你的系统已经定型，必须进行这种连接，并且你有强大的嵌入式软件团队，那么方案一（MCU桥接） 是唯一可行的路径。请选择一款性能足够（主频高，有DMA）的MCU来承担桥接任务，以尽量减少性能损失。
