SD nand是否进行阻抗匹配

关于SD NAND是否需要阻抗匹配，答案不再是简单的“是”或“否”，而是 取决于其工作模式（SDIO模式或SPI模式）和实际的工作频率。

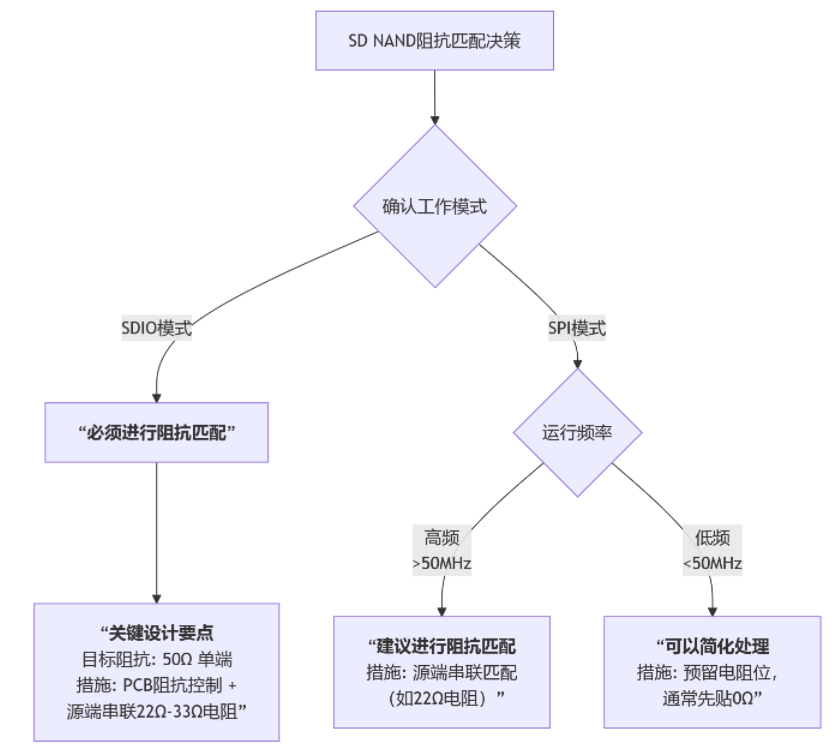

为了让您一目了然，下面的流程图总结了针对不同模式的决策流程和设计要点：

详细解释

1. SDIO模式（高速模式）

当SD NAND使用其原生、高速的SDIO模式（即使用CLK, CMD, DAT[0:3]数据线）时，情况与普通的SD卡或eMMC完全相同。

• 为什么必须匹配？
  SDIO总线在高速（HS）、超高速（SDR50, SDR104）等模式下，时钟频率可以达到50MHz, 100MHz甚至208MHz。在此频率下，信号边沿非常陡峭（上升/下降时间极短），PCB走线不再是简单的导线，而是表现出传输线效应。如果不进行阻抗匹配，会导致严重的信号反射，引起：

• 过冲、下冲

• 振铃

• 眼图闭合

• 时序错乱，最终导致读写错误、系统不稳定或根本无法识别设备。

• 如何做？

• 目标阻抗： SDIO总线的单端特征阻抗标准是 50Ω。

• PCB控制： 需要通过控制走线宽度、与参考地平面的距离、介电常数等，让PCB板厂将信号线的阻抗加工到50Ω。

• 串联匹配电阻： 这是最常用且有效的方法。在信号驱动端（通常是主控SOC的SDIO引脚附近）为CLK、CMD和每条DAT线串联一个小阻值的电阻（典型值为 22Ω至33Ω）。这个电阻与驱动器的输出阻抗相加，以匹配传输线的特征阻抗。

2. SPI模式（低速模式）

当SD NAND被配置为使用SPI模式（即使用CS, SCLK, MOSI, MISO信号线）时，情况则大不相同。

• 为什么通常可以简化？

• 频率较低： SPI接口的操作频率通常远低于SDIO模式。虽然SPI理论速度可以很高，但大多数MCU和SD NAND的实用频率在20MHz至50MHz以下。

• 信号数量少： 只有4根关键信号线，相互干扰比SDIO总线小。

• 在较低频率和较短走线下，传输线效应不显著，信号能保持完整。

• 什么情况下SPI也需要匹配？

• 高频操作： 当SPI时钟配置在50MHz甚至更高时。

• 长走线： 信号线在PCB上走了很长的距离（例如超过10cm）。

• 驱动能力过强： 主控IO驱动能力太强，即使频率不高，也容易引起过冲。

• SPI匹配建议：

• 最实用的方法是在驱动端（主控端）为SCLK、MOSI、CS信号线上串联一个小的电阻（10Ω - 33Ω）。

• MISO线是从设备输出，可以酌情处理，或在主控端串联一个电阻。

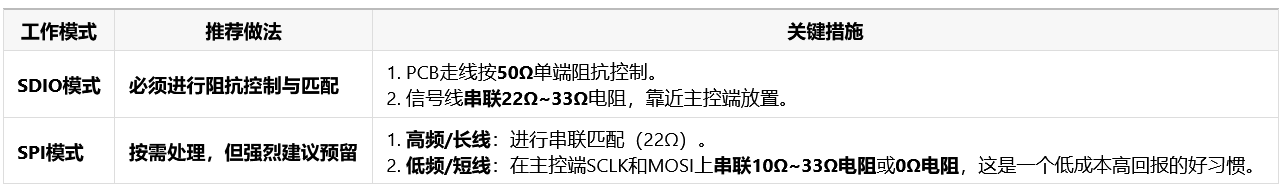

总结与最终建议

通用最佳实践：

1. 查阅数据手册： 务必仔细阅读你的主控芯片和SD NAND芯片的数据手册和应用笔记。厂商会给出最权威的布局和匹配建议。

2. 务必预留匹配电阻位： 无论在哪种模式下，在PCB设计时，都强烈建议为所有相关信号线（CLK, CMD, DATx 或 SCLK, MOSI, CS）预留串联电阻的焊盘（使用0Ω电阻或空白位）。这为你后续的调试留下了极大的灵活性，成本几乎为零，却能避免整个板子返厂的风险。

3. 保证完整地平面： 一个完整、连续的参考地平面是保证信号质量和控制阻抗的基础。
