EFR32驱动SD NAND的软硬件关键点和步骤。由于搜索结果中缺少直接针对EFR32驱动SD NAND的完整教程，以下内容综合了SD NAND的特性和EFR32开发的一般方法。

EFR32驱动SD NAND软硬件教程

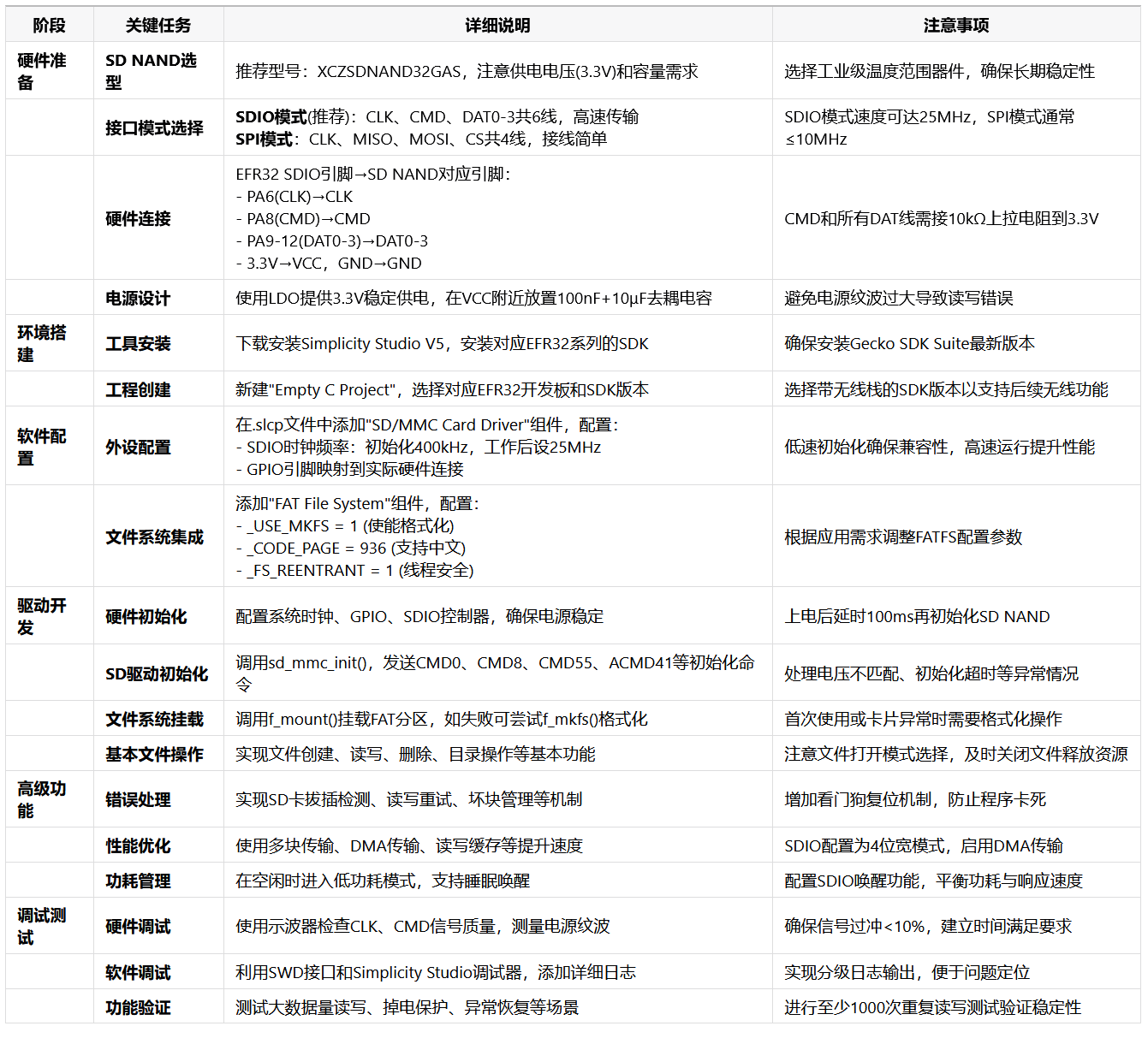

下面这个表格汇总了驱动SD NAND的主要环节和要点，方便你快速了解全过程：

关键步骤详解与代码片段

硬件连接（SDIO模式为例）

EFR32 与 SD NAND 引脚连接示意如下（具体引脚请查阅你的EFR32型号数据手册）：

EFR32 (SDIO) <--> SD NAND (CSNP32GCR01-AOW)
GPIO_PA6 (CLK) <--> CLK
GPIO_PA8 (CMD) <--> CMD
GPIO_PA9 (DAT0) <--> DAT0
GPIO_PA10 (DAT1) <--> DAT1
GPIO_PA11 (DAT2) <--> DAT2
GPIO_PA12 (DAT3) <--> DAT3
3.3V <--> VCC
GND <--> GND

记得在CMD和DAT0-DAT3线上接上拉电阻（例如10kΩ） 到3.3V。

软件配置与代码示例

在Simplicity Studio中配置SDIO：

创建或打开EFR32项目后，找到 ".slcp" 项目配置文件。
在 "Software Components" 中，搜索并添加 "SD/MMC Card Driver" 组件。
进入该组件的配置界面，选择正确的SDIO实例（例如SDIO0），并根据你的硬件连接配置CLK, CMD, DAT0-DAT3对应的GPIO引脚。
设置合适的时钟频率（初期调试可先用较低频率，如400kHz，初始化成功后可提高至更高速度。

集成FATFS文件系统：

同样在 "Software Components" 中，搜索并添加 "FAT File System" 组件。
配置FATFS，设置最大扇区大小等参数（通常默认即可）。

编写应用代码：

以下是一个简化的代码结构示例，展示了SD NAND的初始化和文件读写的基本流程：

#include "em_device.h"
#include "sd_mmc.h"
#include "diskio.h"
#include "ff.h"

FATFS fatfs; // FATFS 工作区
FIL my_file; // 文件对象
UINT bytes_read, bytes_written; // 读写字节数
char buffer[128]; // 读写缓冲区

int main(void) {
// 初始化芯片时钟等系统配置
CHIP_Init();

// 初始化 SD/MMC 驱动
if (sd_mmc_init() != SD_MMC_OK) {
// 初始化失败处理，例如打印错误信息或点亮错误指示灯
while(1);
}

// 挂载文件系统。"" 表示默认驱动器（第0个）
if (f_mount(&fatfs, "", 0) != FR_OK) {
// 挂载失败处理
while(1);
}

// 打开（或创建）一个文件进行写操作。如果文件不存在，且 FA_CREATE_ALWAYS 标志会创建它。
if (f_open(&my_file, "hello.txt", FA_CREATE_ALWAYS | FA_WRITE) == FR_OK) {
char data_to_write[] = "Hello, SD NAND with EFR32!";
// 将数据写入文件
f_write(&my_file, data_to_write, sizeof(data_to_write) - 1, &bytes_written); // 注意：字符串长度计算
f_close(&my_file); // 关闭文件
}

// 重新打开文件进行读操作
if (f_open(&my_file, "hello.txt", FA_READ) == FR_OK) {
// 从文件读取数据到缓冲区
f_read(&my_file, buffer, sizeof(buffer), &bytes_read);
f_close(&my_file); // 关闭文件
// 此时，buffer 中包含了从文件读取的数据，你可以处理这些数据，例如通过串口打印
}

while (1) {
// 主循环，执行其他任务
}
}

重要提示

仔细查阅数据手册：始终以EFR32型号的官方数据手册和SD NAND的具体型号数据手册为准。
调试是循序渐进的：

先从底层驱动开始，确保能成功检测和初始化SD NAND。
然后测试简单的扇区读写。
再挂载文件系统。
最后进行文件级别的读写操作。

电源稳定性：不稳定的电源是SD NAND工作异常常见原因，确保供电充足并添加足够的去耦电容。
接口选择：若对速度要求不高或引脚资源紧张，可用SPI模式（连接DAT0(DO), DAT1(DI), CLK, CMD(CS)），但速度低于SDIO模式。
Simplicity Studio工具：善用其引脚配置工具、组件配置工具及内置调试器
