ESP32-S3确实支持SD NAND 。这是一种贴片式存储芯片，内部集成了NAND Flash和控制器，通过SD协议与主控芯片通信，非常适合为ESP32-S3项目扩展可靠的大容量存储

为何选择SD NAND

选择SD NAND而非传统SD卡，主要在于其高可靠性和节省空间的特点。它采用贴片式封装，直接焊接在PCB上，能有效避免震动导致的接触不良。一些SD NAND芯片（如MK米客方德的产品）基于SLC或pSLC技术，提供了更长的擦写寿命（可达5-10万次）和更高的数据可靠性，适合工业等要求苛刻的环境。

硬件连接

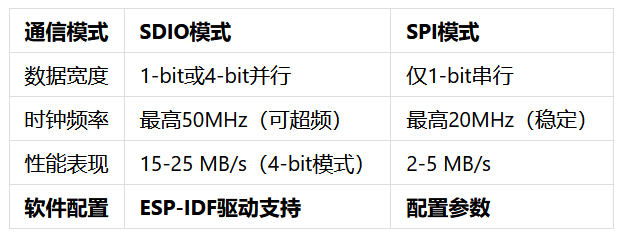

ESP32-S3可以通过SDIO或SPI两种总线模式与SD NAND通信。

SDIO模式（推荐）：这是首选模式，通常使用4位或1位数据线宽，支持更高的数据传输速率。SPI模式采用简洁的4线制通信架构。在SDIO模式下，ESP32-S3的SDIO主机控制器与SD NAND连接。
SPI模式：如果项目中对接口资源紧张且对速度要求不高，或者主控芯片的SDIO接口已被占用，可以考虑使用SPI模式，SPI模式采用简洁的4线制通信架构。

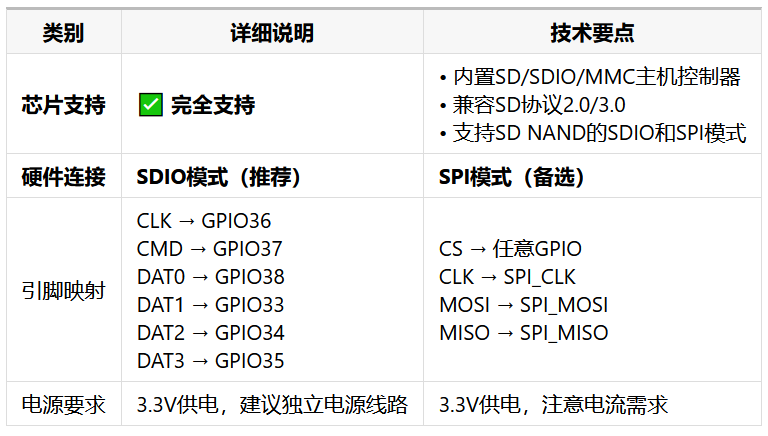

下面的表格展示了在4位SDIO模式下，ESP32-S3与SD NAND的一种典型引脚连接方式：

ESP32-S3 支持SD NAND完整指南

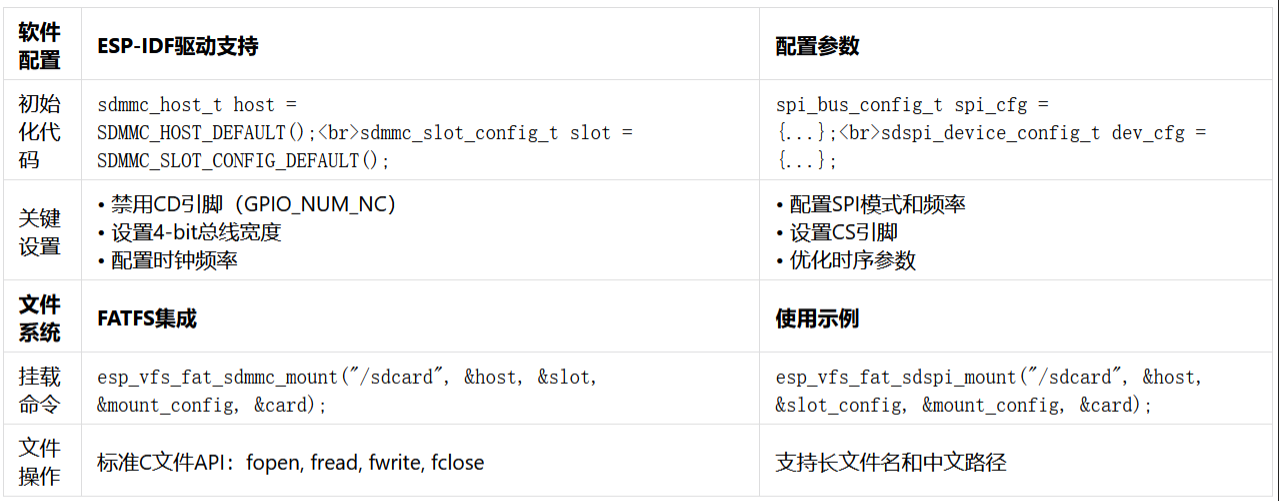

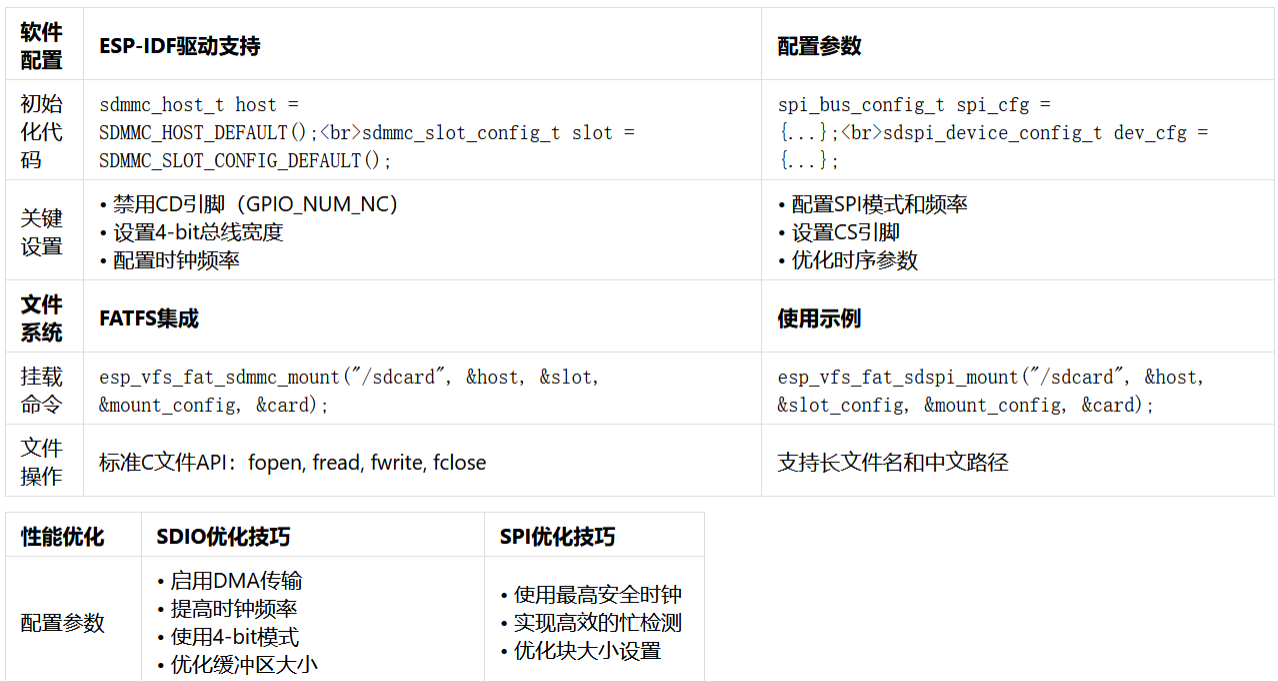

软件驱动

乐鑫官方提供的ESP-IDF已经包含了对SD/SDIO设备的支持，这使得SD NAND的软件驱动变得相对简单。

初始化代码示例：你可以使用ESP-IDF中的sdmmc_host_t和sdmmc_slot_config_t进行配置。以下是一个基本的初始化代码示例

#include "driver/sdmmc_host.h"
#include "driver/sdspi_host.h"
#include "sdmmc_cmd.h"

void sd_nand_init() {
sdmmc_host_t host = SDMMC_HOST_DEFAULT();
sdmmc_slot_config_t slot = SDMMC_SLOT_CONFIG_DEFAULT();

// 修改点1：禁用卡检测引脚（SDNAND 无需检测）
slot.gpio_cd = GPIO_NUM_NC;

// 修改点2：调整总线宽度为 4-bit（若需要）
slot.width = 4;

// 修改点3：可以提升时钟频率
host.max_freq_khz = SDMMC_FREQ_HIGHSPEED;

// 挂载文件系统
esp_vfs_fat_sdmmc_mount("/sdcard", &host, &slot, &mount_config, &card);
}
