SDNAND用SPI模式驱动初始化失败

主控型号是stm32f103c8t6，SDNAND容量是4GByte，测试条件：通过TF卡槽连接杜邦线直连MCU。驱动模式：SPI。

SDNAND在SPI模式下初始化失败，可能由多个硬件、时序或协议层面的问题导致。以下是关键排查点和解决方案：

一、核心故障点排查（按优先级排序）

1. CMD0响应异常

• 发送CMD0后未收到0x01（IDLE状态响应）

• 诊断代码：

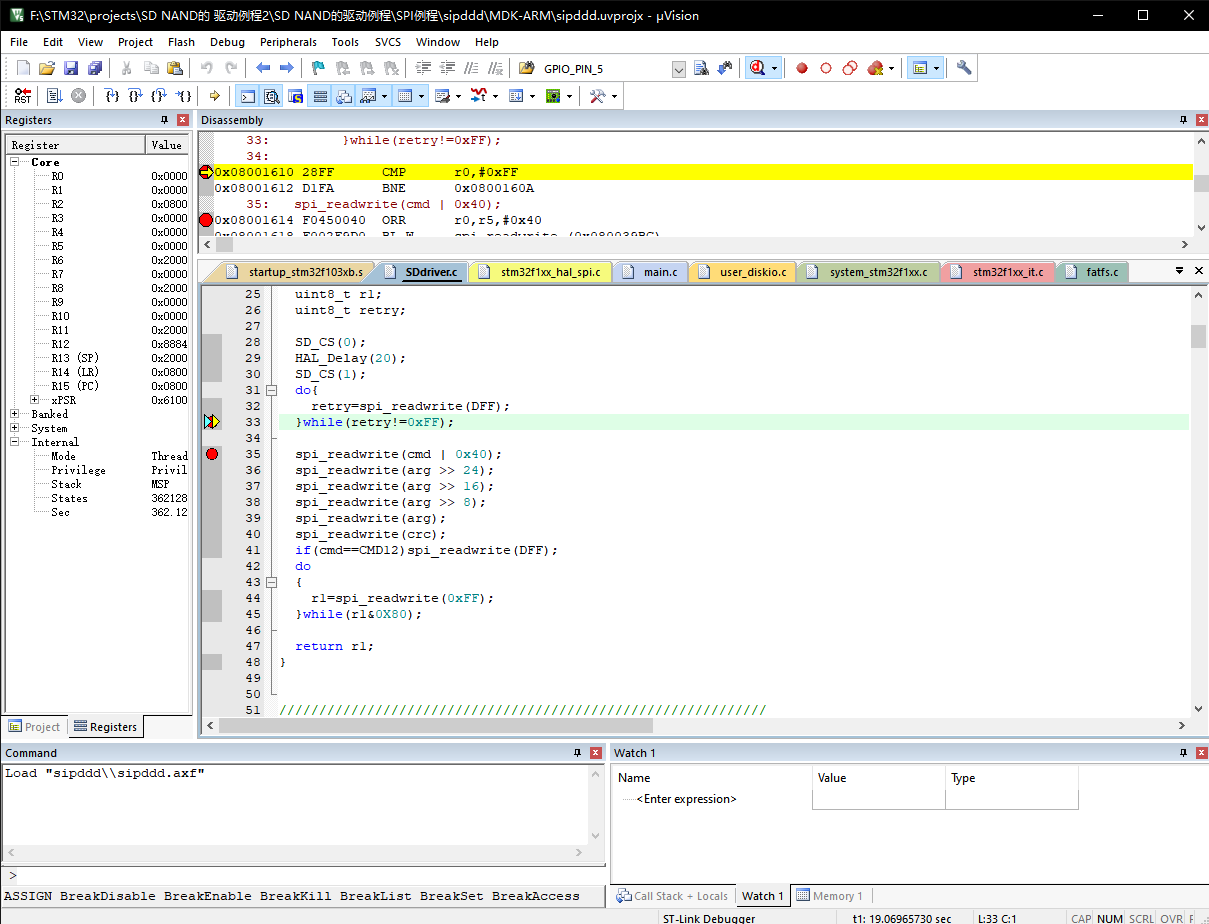

uint8_t res = SD_SendCmd(CMD0, 0, 0x95, 500); // CRC固定为0x95printf("CMD0 Response: 0x%02X
", res); // 打印响应值

• 问题现象：

• 返回0x05 → 命令不支持（需跳过CMD8）

• 返回0xFF → 通信失败（检查硬件连接）

ACMD41初始化超时

• 循环发送CMD55(0x00)+ACMD41(0x40000000)时卡在IDLE状态

• 关键判断

do {
    res1 = SD_SendCmd(CMD55, 0, 0x65, 500);
    res2 = SD_SendCmd(ACMD41, 0x40000000, 0x77, 500);} while (res2 != 0x00 && retry-- > 0); // 超时后res2仍为0x01

• 失败原因：

• 电压范围不匹配（尝试ACMD41(0x00000000)）

• 卡不支持SDHC协议（移除0x40000000标志）

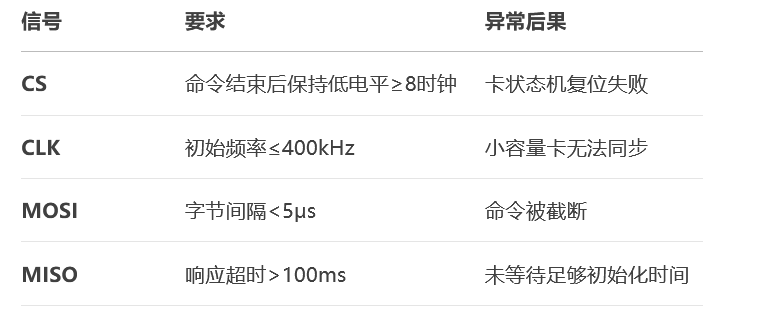

二、SPI时序问题（示波器关键检测点）

解决方案：

// 命令结束后的必须延时void SD_CmdDelay() {
    for(int i=0; i<10; i++) { // 发送80个时钟脉冲(8字节*10)
        SPI_Write(0xFF);      // 同时读取MISO
    }}

三、硬件层问题（占故障70%+）

1. 电源问题

• 上电瞬间用示波器捕获电压跌落（应>3.0V）

• 增加100μF钽电容+0.1μF陶瓷电容滤波

• 4GB SDNAND对电压敏感（需严格3.3V±0.1V）

• 排查方法：

2. 信号质量问题

• CLK/MOSI串扰：并联22Ω电阻+30pF电容滤波

• MISO无响应：检查10kΩ上拉电阻是否遗漏

3. 物理连接问题

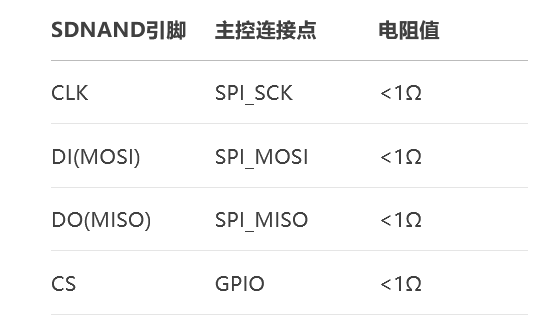

• 用万用表检测以下线路连通性：

四、协议适配问题（针对4GB小容量卡）

// 修改初始化序列（跳过SDHC流程）if(SD_SendCmd(CMD8, 0x1AA, 0x87, 200) == 0x05) {
    // 卡不支持CMD8 → 按SDv1.0初始化
    do {
        SD_SendCmd(CMD55, 0, 0x65, 500);
        res = SD_SendCmd(ACMD41, 0, 0x77, 500); // 无SDHC标志
    } while(res != 0x00);}

五、调试步骤（按顺序执行）

1. 硬件检测

• 测量VCC电压（上电期间≥3.0V）

• 检查所有信号线通断

2. 打印关键响应

printf("CMD0:0x%02X CMD8:0x%02X ACMD41:0x%02X
", res0, res8, res41);

• 逻辑分析仪捕获

• 捕获完整的初始化序列（从CMD0到ACMD41）

• 重点检查CS信号在命令间隔是否保持低电平

• 降级初始化

• 将SPI时钟降至100kHz

• 移除所有SDHC相关代码（CMD8/ACMD41高标志位）

六、特殊案例处理

• 卡进入死锁状态：
  每次失败后需完全断电（>1秒）再重试

• CS线被复用：
  初始化期间禁止其他SPI设备共享总线

• 静电导致复位：
  在CLK/MOSI线上串联100Ω电阻

通过以上步骤，90%的SPI初始化失败可被定位。若仍无法解决，需提供：

1. 完整的SPI初始化代码

2. 逻辑分析仪波形图（含CS/CLK/MOSI/MISO）

3. CMD0/CMD8/ACMD41的详细响应值
