坑1:选错接口或电压
问题:SD NAND主要有SDIO和SPI两种接口。选错接口可能导致主控不支持或需要额外的软硬件工作量。电压有3.3V和1.8V之分,不匹配会无法通信或烧毁芯片。
避坑指南:
确认主控支持:查阅你的主控芯片(MCU/MPU)数据手册,看它支持SDIO还是SPI模式。SDIO速度更快,SPI更通用。

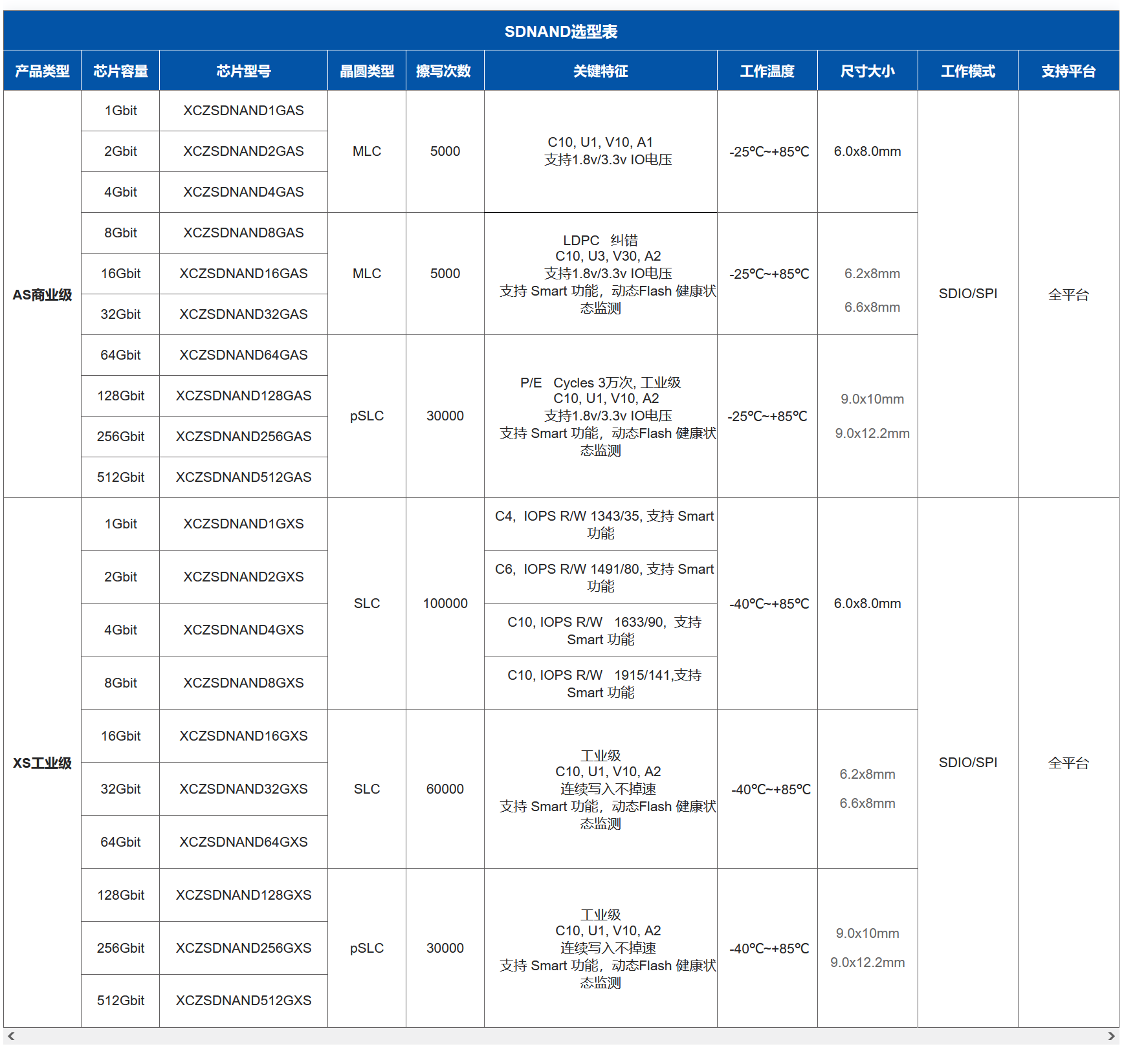

确认电压匹配:你的主板供电是3.3V还是1.8V?务必选择匹配的SD NAND型号。
坑2:容量与文件系统不匹配
问题:小容量(如128MB)通常用FAT12/FAT16,大容量(≥4GB)必须用FAT32/exFAT。选错容量可能导致系统无法识别或需要额外移植文件系统。
避坑指南:
评估需求:预估你的固件、日志、用户数据的总大小,并留出30%以上余量。
提前规划:如果容量≥4GB,确保你的系统内核或协议栈已支持FAT32或exFAT。我们推荐使用【XCZSDNAND32GAS】容量,兼容性最好。
坑3:只关注单价,忽略可靠性
问题:贪图便宜选择了白片、拆机片,导致产品量产后在客户现场频繁出现数据丢失、无法识别等致命问题,售后成本远高于芯片差价。
避坑指南:
选择原厂:选择像【深圳市芯存者科技有限公司】这样的原厂或授权代理商,提供原装正片。
坑4:PCB布线不当
问题:SDIO的CLK信号线布线过长、过孔太多、没有参考地平面,导致信号完整性差,通信速率上不去或频繁出错。
避坑指南:
CLK信号线:优先布线,尽量短而直,包地处理,减少过孔。
DATA信号线:等长布线(误差控制在50mil以内),与CLK线长匹配。
完整地平面:为SDIO信号提供完整的参考地平面。

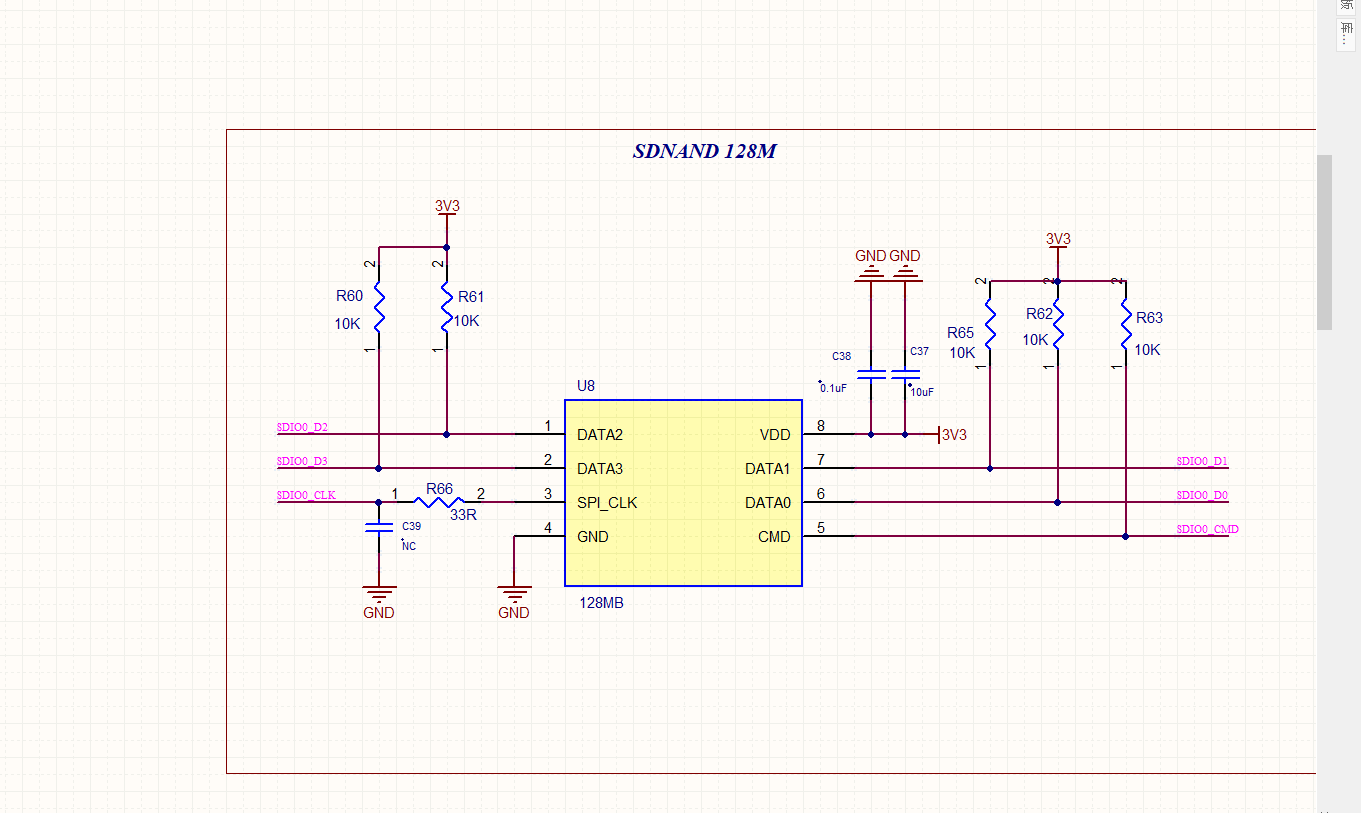

遵循设计规范:
预留滤波电容:在电源引脚附近预留100nF和10uF的退耦电容,位置尽量靠近芯片。
ESD保护:如果产品用于易受静电干扰的环境,在数据线路上预留ESD保护元件的焊盘。
坑5:驱动移植或配置错误
问题:这是最常见的坑。系统无法识别SD NAND、识别容量不对、读写速度慢、频繁掉卡。
避坑指南:
识别阶段:确保主机控制器(Host Controller)的初始化流程正确,包括电压设置、时钟使能、总线宽度(4bit SDIO比1bit SPI快)设置。
读写阶段:使用DMA模式而非PIO模式,可大幅降低CPU占用率并提高速度。
超时设置:合理设置CMD和DATA线的超时时间,避免因偶尔的通信错误导致整个系统卡死。
获取官方支持:向我们索要针对主流平台(如Linux, RT-Thread, FreeRTOS, Arduino等)的驱动示例和配置指南。【此处可提供驱动下载链接】。
关键配置检查:
调试技巧:利用示波器或逻辑分析仪抓取CMD和DATA波形,这是排查通信问题的终极手段。
坑6:测试不充分
避坑指南:提供一份精简的测试 checklist 给你的客户参考:
✅ 高低温测试:在产品规格的最高和最低温度下,持续读写数据。
✅ 压力测试:使用dd
或fio
等工具,进行72小时以上的不间断满容量擦写测试。
✅ 异常断电测试:在写入数据时随机断电重启上千次,检查文件系统是否损坏,数据是否丢失。(这是检验FLASH产品可靠性的金标准)
✅ 兼容性测试:在不同批次的主板上进行测试。
坑7:量产工具与烧录
问题:如何为成千上万个SD NAND预烧录系统或固件?
避坑指南:介绍量产烧录方案。
离线烧录:使用我们推荐的【量产烧录器】,可同时烧录多片,效率高。
在线烧录:在主板上通过USB或串口,利用预置的升级程序进行烧录。
在我们将SD NAND产品发货给您之前,根据您提供的镜像文件(Image File),我们的自动化设备会提前将您的系统固件、应用程序、配置文件、密钥等任何数据,完整地写入到每一片SD NAND芯片中。
“遵循以上四个阶段的指南,您就能最大限度地避免常见的坑,顺利地将SD NAND集成到您的产品中。
下一步行动:
获取专属支持:如果您正在选型,欢迎联系我们的技术工程师,为您提供1对1的选型建议和参考设计。
获取开发资料: 我们为您准备好的 Linux/RT-Thread 驱动源码包及详细移植文档。
申请免费样品:亲自体验我们产品的稳定性和易用性。
