为何容量相同，SDNAND的读写速度却低于TF卡？

这是一个非常好的问题，它触及了嵌入式存储和可移动存储的核心设计差异。

简单来说，这不是技术上的“落后”，而是产品定位和设计取舍的不同。SD NAND为了可靠性、稳定性和寿命，在某些方面牺牲了极限速度。

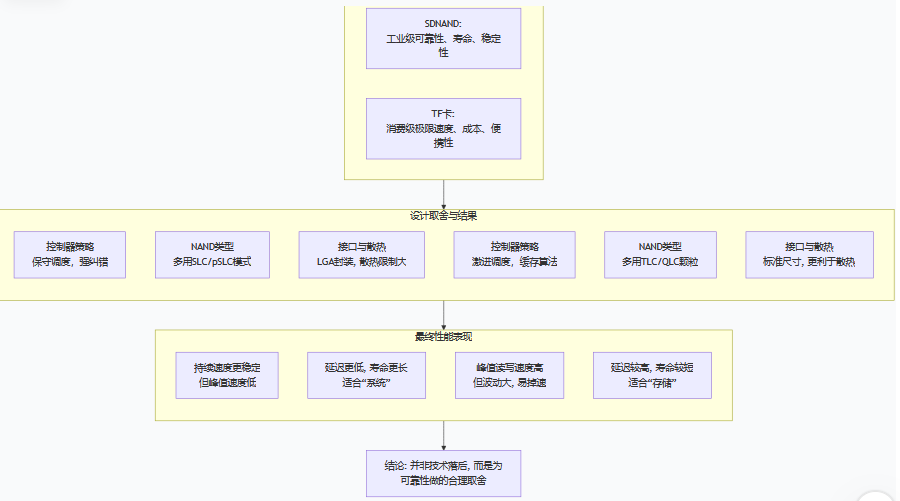

下图清晰地展示了两种产品因设计目标不同而导致的速度差异根源：

详解设计取舍如何影响速度

1. NAND闪存颗粒的类型与模式

这是最核心的原因。存储器的速度和使用寿命很大程度上取决于NAND的类型。

• SDNAND： 为了满足工业级和车规级对高可靠性、长寿命（10万次擦写） 的严苛要求，通常采用：

• SLC颗粒： 速度最快、寿命最长、也最昂贵的颗粒。但容量做不大，且成本极高。

• pSLC模式： 更常见的方案。将TLC/MLC颗粒模拟成SLC模式来工作。通过只使用每个单元存储1bit数据的方式来大幅提升速度和寿命，但代价是实际可用容量会减少为原来的1/3或1/2。这种模式牺牲了容量，换来了速度和稳定性。

• TF卡： 主要面向消费级市场，追求大容量和低成本。因此绝大多数采用：

• TLC或QLC颗粒： 每个单元存储3bit或4bit数据，成本低、容量大，但其原始速度较慢、寿命较短（几千次擦写）。它的高速完全依赖主控芯片的优化和缓存算法。

2. 主控芯片的策略差异

主控是存储器的“大脑”，负责管理数据读写、纠错、损耗均衡等。

• SDNAND的主控： 策略保守且稳定。优先保证数据的确定性和可靠性，纠错能力更强。其算法更注重全盘均衡磨损和长期稳定性，而不是追求一时的爆发速度。

• TF卡的主控： 策略激进。为了在测试软件中跑出漂亮的成绩，会采用大容量缓存（SLC Cache） 策略。

• 你往TF卡里拷贝大文件时，开始速度非常快（可能接近100MB/s），这是因为数据被快速写入了高速的SLC缓存区。

• 一旦缓存区被填满，速度就会断崖式下跌，降到TLC/QLC的真实速度（可能只有20-30MB/s甚至更低）。这种速度波动性在工业应用中是不可接受的。

3. 物理尺寸与散热

• SDNAND： 采用LGA-8等小型化贴片封装，直接焊接在PCB板上。其物理尺寸极小，散热条件差。如果一味追求高速，会导致芯片发热严重，进而引发数据错误或系统不稳。因此，其性能设计会受限于散热上限。

• TF卡： 拥有标准化的封装尺寸，内部空间相对充裕，更利于热量散发，因此可以支持短时间的高功耗、高速运行。

4. 接口与协议

• 虽然两者都基于SD协议，但高端TF卡会支持UHS-I、UHS-II甚至UHS-III等更高速的接口协议。

• SDNAND目前主流仍以SD 2.0 / 3.0为主，支持UHS超高速模式的型号较少且成本高，因为这会增加功耗和设计复杂度。

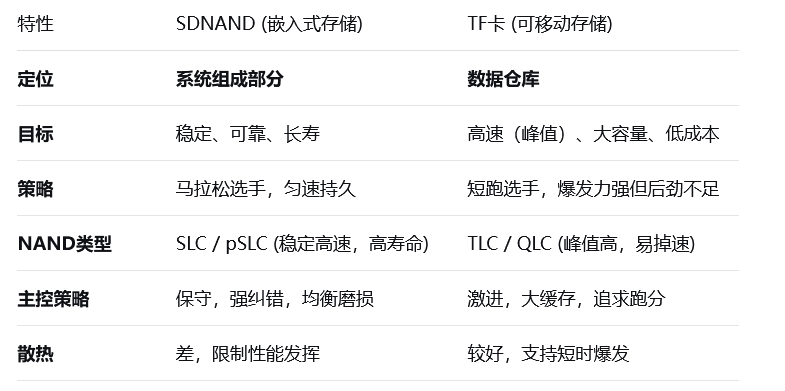

总结与类比

您可以这样理解：

所以，SDNAND不是做不到TF卡那么快，而是在其应用场景下，稳定性和可靠性远比极限速度更重要。它为工业环境下的数据安全付出了性能上的代价，这是一种主动的、合理的设计取舍。
