将SD NAND(贴片式TF卡)转换为标准TF卡,主要通过转接板方案实现,核心目的是在保留SD NAND高可靠性优势的同时,提供可插拔的灵活性。以下是技术要点及应用解析:
物理结构
转接板设计:一种小型PCB板(尺寸约25×30mm),一面为LGA-8焊盘用于焊接SD NAND芯片,另一面集成标准TF卡接口。
信号转换:仅作物理引脚转接,无主动元件,不改变信号协议(支持SD 2.0/SPI模式)。
焊接工艺:需用热风枪(260℃±10℃)将SD NAND焊接到转接板,避免封装变形

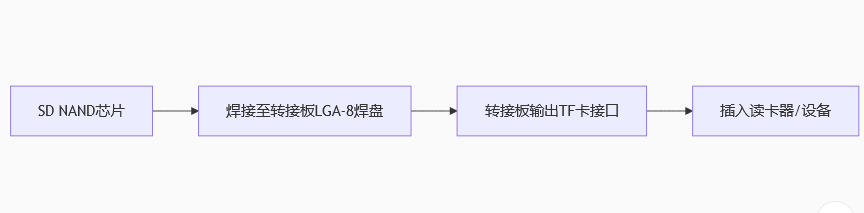

工作流程
速度一致性
无速率损耗:实测文件写入速度平均18.6MB/s(Class 10级别),与直接焊接在PCB上的性能一致。
兼容性验证:通过USB读卡器连接电脑后,可识别为U盘设备,支持exFAT/FAT32文件系统,单文件传输无中断
稳定性对比
指标 | SD NAND+转接板 | 传统TF卡+卡座 |
---|---|---|
抗振动性 | 全封闭结构,无接触点失效风险 | 卡座易松动导致接触不良 |
防水防尘 | 转接板接口可密封 | 卡槽缝隙易渗入污染物 |
寿命 | 芯片擦写寿命5万~10万次 | 卡座插拔寿命约500~3000次 |
典型用途
开发调试:将焊接在PCB上的SD NAND数据通过转接板导出至电脑,避免反复拆焊。
终端用户扩展:工业设备保留TF卡槽,用户可自行更换存储介质(如升级容量)。
兼容旧设备:医疗仪器、车载终端等需兼容TF卡接口的嵌入式系统。
成本构成
转接板单价:约10元/片(批量可降至5元内)。
综合成本:SD NAND芯片(如8GB工业级45元)+转接板 ≈ 55元,高于传统TF卡但可靠性提升3倍以上。
转接板品质
劣质转接板可能因镀层不良或内阻升高导致信号衰减,建议选用镀金触点或品牌方案(如芯存者)。
避免频繁插拔,转接板插拔寿命约500次,低于原生TF卡座。
文件系统适配
默认支持FAT32/exFAT,若设备仅支持特定文件系统(如嵌入式Linux需ext4),需预先格式化。
SD NAND转TF卡方案以转接板为核心,兼顾了贴片存储的稳定性与可插拔的灵活性,特别适合工业调试、用户可更换存储等场景。选型时需关注转接板工艺品质,并在设计初期预留兼容接口。对于无需频繁更换存储的设备,直接焊接SD NAND仍是空间与可靠性最优解。
