NAND Flash 是一种非易失性存储技术，通过浮栅晶体管存储电荷实现数据持久化，具有高密度、低成本优势，是固态硬盘（SSD）、U盘、eMMC、SD卡等存储设备的核心。以下从核心原理、技术演进、关键参数及选型策略展开分析：
存储单元（Cell）
SLC：1个Cell存储1bit数据（电荷高低2种状态），寿命长（10万次擦写），速度快，成本高。
MLC：1个Cell存储2bit（4种状态），擦写寿命约3千~1万次，性价比高。
TLC：1个Cell存储3bit（8种状态），寿命短（500~1500次），成本最低。
QLC：1个Cell存储4bit（16种状态），寿命仅100~300次，适合冷数据存储。

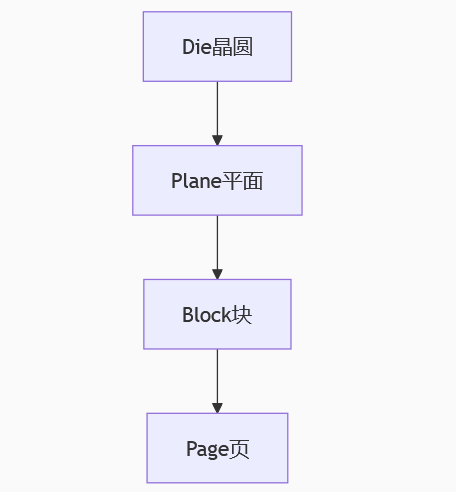

架构层级
Page：最小读写单元（通常4KB~16KB）
Block：最小擦除单元（含128~256个Page，约1MB~4MB）
写入（Program）：向浮栅注入电子，改变晶体管阈值电压。
读取（Read）：检测阈值电压判断数据状态（TLC/QLC需多次读取）。
擦除（Erase）：对整Block释放电子（擦除耗时远高于写入）。
| 类型 | 特点 | 应用场景 |
|---|---|---|
| Raw NAND | 需外部主控管理FTL/ECC | SSD主控+闪存方案 |
| eMMC | 集成控制器，兼容MMC协议 | 手机/嵌入式设备 |
| UFS | 全双工高速串行接口，延迟更低 | 旗舰手机/高性能设备 |
| SD NAND | LGA-8封装，直接焊接 | 工业嵌入式系统 |
堆叠层数：从32层（2014年）发展到当前300+层（如SK海力士321层TLC）。
优势：
容量密度提升（垂直堆叠取代平面缩放）
性能优化（更大Block尺寸提升并行度）
寿命延长（降低单个Cell编程电压压力）
| 参数 | 典型值 | 影响维度 |
|---|---|---|
| 擦写寿命 | SLC: 10万次；QLC: 100次 | 设备耐久性 |
| 读写速度 | SLC读100μs/写200μs；QLC读慢3倍 | 系统响应速度 |
| 数据保留期 | 25℃下SLC>10年；QLC≈1年 | 冷数据可靠性 |
| 比特错误率 | 原始BER：TLC 10⁻³；QLC 10⁻² | 需强ECC纠错 |
读写干扰（Read/Write Disturb）：操作相邻Cell时电荷泄漏导致数据错误。
磨损均衡（Wear Leveling）：需FTL算法分散擦写，避免局部Block提前失效。
数据保持（Data Retention）：高温环境电荷流失加速（40℃时QLC保留期缩短50%）。
| 需求 | 推荐方案 | 理由 |
|---|---|---|
| 工业高温环境 | SLC/工业级MLC+ECC引擎 | 耐温-40℃~85℃，低BER |
| 消费级SSD | 3D TLC+动态SLC缓存 | 性价比+爆发写入性能 |
| 监控视频存储 | 高耐久QLC（如WD Purple QLC） | 大容量低成本，顺序写入 |
| 嵌入式代码存储 | NOR Flash + SLC NAND | NOR支持XIP，SLC存数据 |
ECC纠错强度：
SLC需1-bit ECC（汉明码）
TLC需LDPC/BCH纠错（纠错能力>72bit/1KB）
坏块管理（Bad Block Management）：
出厂坏块率约2~5%，使用中新增坏块需实时映射替换。
写入放大（Write Amplification）：
优化FTL算法（如TRIM指令）可降低WA至1.1~1.5倍。
NAND Flash 以容量成本比为核心优势，但需在寿命、速度、可靠性间权衡：
高可靠场景：优选SLC/3D MLC，配合强ECC和工业级温宽。
消费级大容量：3D TLC/QLC+缓存策略性价比最优。
嵌入式系统：SD NAND（贴片式）适合空间受限的抗震设计，Raw NAND需自主开发FTL。
技术演进上，3D堆叠持续提升容量，QLC+PLC进一步降低成本，但需依赖更复杂的纠错和磨损管理算法。
