sdnand电路设计

SD NAND-贴片式TF卡-贴片式SD卡-免费测试2025-08-255

针对STM32的SD NAND电路设计，这里有一份非常详细和实用的设计指南。一个优秀的设计是稳定通信的基础，可以避免很多后续驱动调试上的麻烦。

SD NAND可以工作在两种模式下：

SD 4-bit模式：高速模式，需要更多IO线。
SPI模式：简单通用模式，使用STM32的SPI外设，接线简单，是最常用的方式。

下面我们分别介绍这两种模式的电路设计，并提供一个推荐的最佳实践方案。

方案一：SPI模式（最常用、最简单）

这是绝大多数STM32项目的首选方案，因为它节省IO口，驱动编写相对简单。

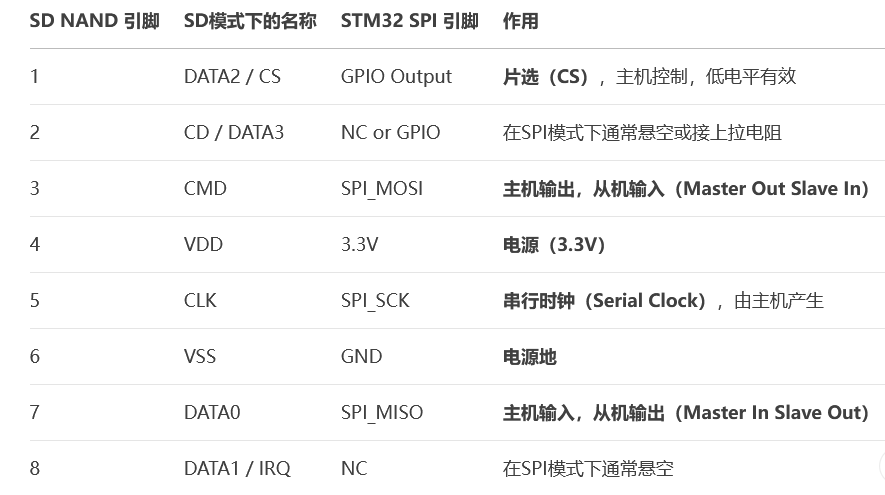

1. 核心引脚连接


示意图：

+---------------+
| STM32F1 |
| |
| PA4 |-------> CS (引脚1)
| |
| PA5 |-------> SCK (引脚5)
| |
| PA6 |<------- MISO (引脚7)
| |
| PA7 |-------> MOSI (引脚3)
| |
| 3.3V |-------> VDD (引脚4)
| |
| GND |-------> VSS (引脚6)
+---------------+
|
+---------------+
| SD NAND |
| |
| 1-CS VDD-4| <--- 3.3V
| 2-CD VSS-6| <--- GND
| 3-CMD D0-7 | ---> MISO
| 5-CLK D1-8 | ---> NC
+---------------+

2. 电源设计 (至关重要！)

电压：确保供给SD NAND的电压是稳定的3.3V。绝对不能使用5V！
去耦电容：

在SD NAND的VDD和VSS（GND）引脚之间，必须放置一个100nF的陶瓷电容和一个10μF的电解电容或钽电容。
100nF电容用于滤除高频噪声，必须尽可能靠近SD NAND的电源引脚放置（在1cm以内）。
10μF电容用于提供瞬间大电流（例如在写入操作时），保证电源稳定性。

原理图示例：

VCC_3.3V -----+------||-----------+-----> SD_NAND_VDD
| 100nF |
| |
+++ |
| | 10uF |
| | |
+++ |
| |
| |
GND ----------+-------------------+-----> SD_NAND_VSS

3. 上拉电阻

在SPI模式下，DATA3（CD）、DATA0（DO）、CMD（DI）、CLK等信号线通常不需要外部上拉电阻，因为STM32的SPI接口内部通常已经有处理，且SD NAND芯片内部也常有上拉。

但如果出现通信不稳定的情况，可以在MOSI、MISO、SCK线上添加一个10kΩ - 100kΩ的上拉电阻到3.3V，作为额外的保证。CS线不需要上拉。

方案二：SD 4-bit模式（高速）

如果你需要极高的读写速度（例如用于摄像头存储或高速数据采集），可以选择此模式。

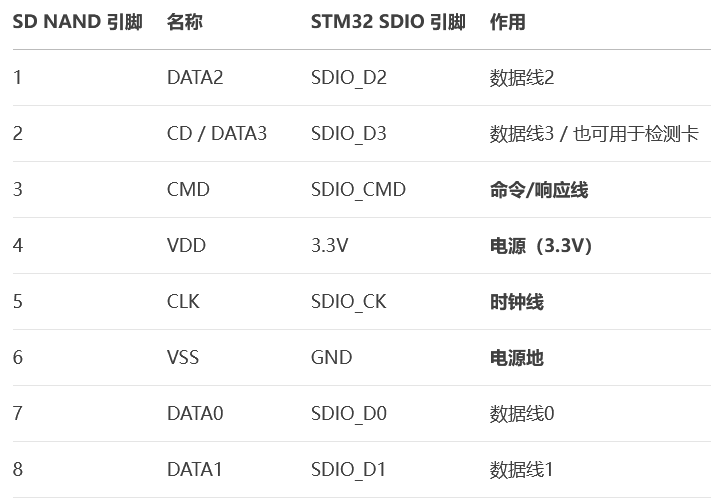

核心引脚连接


注意：STM32的SDIO外设是复用的，需要查看具体芯片的数据手册（Datasheet）来找到正确的引脚（通常是PC8-PC12等）。

电源设计与SPI模式完全相同，需要紧靠芯片的100nF和10uF去耦电容。

SD NAND电路设计检查清单（Best Practices）

无论你选择哪种模式，请务必遵循以下最佳实践：

电源去耦：这是最重要的一条。确保在SD NAND的VCC和GND引脚上有100nF + 10uF的电容，且100nF电容必须尽可能靠近芯片。
信号线走线：

保持CLK线与其他信号线（尤其是MISO）的间距，避免串扰。
如果板子空间允许，尽量使连接线等长。
避免在晶振、开关电源等强噪声源附近走线。

电平匹配：STM32的IO口通常是3.3V，与SD NAND电平完美匹配，无需电平转换芯片。
写保护检测：如果需要写保护功能，SD NAND的DATA3（引脚2） 可以连接到一个GPIO输入口，通过软件检测电平状态。但通常可以不用。
卡检测（可选）：同样可以使用DATA3（引脚2） 来实现卡检测。将其通过一个10kΩ电阻上拉到3.3V，然后连接到STM32的一个GPIO输入口。当卡插入时（对于贴片式SD NAND，就是始终连接），该引脚为高电平；当卡移除时（不适用贴片式），为低电平。对于贴片式SD NAND，此功能通常省略。
ESD保护：如果产品用于易产生静电的环境，可以在数据线和电源线上添加ESD保护二极管，以提高可靠性。
