STM32 SDNAND驱动地址模式问题分析

这个问题非常典型，也很有代表性。遇到 FFFC 错误，并且与特定的 sector（1024）相关，这几乎可以肯定是指向了SD卡驱动中地址处理的问题。

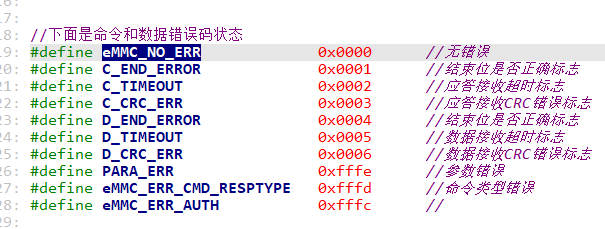

FFFC 不是一个数据错误，而是 SD卡返回的响应（Response）中的错误状态位。在SD协议中，R1响应格式的 bit 15-bit 0 是卡的状态错误码。FFFC 换算成二进制是 1111 1111 1111 1100，其中为0的位（bit 1和bit 0）表示错误。

重点关注这两位：

• Bit 1 (ADDRESS_ERROR): 表示命令中使用的地址（即你要读写的sector号）不符合卡的对齐要求、超出了卡的范围、或者在一个擦除命令中地址不连续。

• Bit 0 (OUT_OF_RANGE): 表示命令参数中使用的地址超出了卡的可寻址范围。

问题根源：地址模式切换（Byte Address vs Block Address）

最关键的一点是：SD卡在默认上电后使用字节地址（Byte Address）模式，但绝大多数SD NAND/卡在初始化后，应该切换到块地址（Block Address）模式（即CMD_SET_BLOCKLEN）来进行读写。

1. 字节地址模式：如果你要读写第 1024 个sector，每个sector是 512 字节，那么你需要计算的地址是 1024 * 512 = 0x80000。

2. 块地址模式：如果你已经正确地使用 CMD16 (SET_BLOCKLEN) 命令将块长度设置为 512 字节，那么后续的读写命令（如 CMD24 (WRITE_BLOCK)）就可以直接使用sector号作为地址，即 1024。

你的驱动代码最可能存在的问题是：

没有正确处理地址模式的切换，或者错误地在读写命令中混合使用了两种模式。

• 错误情况：你可能在驱动中使用了块地址模式（即直接传递sector号），但却没有发送 CMD16 命令来设置块长度。或者，你发送了 CMD16，但在后续的 CMD24/CMD17 命令中，错误地仍然将sector号乘以了512，当作字节地址发送。

• 为什么是1024？ 1024（0x400）是一个很“整”的数。0x400 * 512 = 0x200000。当你错误地使用字节地址模式时，前1023个sector的地址（0 到 1023*512）可能还在某种容错范围内，或者卡内部处理没有报错。但一到1024这个边界点，地址 0x200000 可能恰好触发了卡内部地址检查机制的异常，从而导致返回 ADDRESS_ERROR 或 OUT_OF_RANGE 错误。

驱动代码检查与修复步骤

请重点检查并修改你的SD驱动代码中的以下部分：

1. 初始化序列 - 必须包含设置块长度

在发送完 ACMD41 完成卡初始化之后，必须发送 CMD16 来设置块长度。

// ... 其他初始化代码 (CMD0, CMD8, ACMD41等) ...// 设置块长度为 512 字节，这是标准sector大小if(sd_send_cmd(CMD16, 512, 0) != 0x00) { // 注意这里的参数是 512
    printf("Set block length failed!
");
    return SD_ERROR;}// ... 初始化成功 ...

2. 写sector函数 - 直接使用sector号作为地址

在写sector（例如 CMD24）的函数中，直接使用sector号作为地址参数，不要再乘以512。

修改前（可能是错误的）：

// 错误的示例：将块地址转换成了字节地址sector_address = sector_number * 512; // <--- 这很可能是问题所在！sd_send_cmd(CMD24, sector_address, 0xFF); // 写入命令

修改后（正确的）：

// 正确的示例：直接使用sector号（块地址）// 前提是已经用CMD16设置好了块长度sd_send_cmd(CMD24, sector_number, 0xFF); // 注意这里直接是 sector_number

3. 读sector函数 - 同样检查

读sector（CMD17）的函数也存在同样的问题，请一并修改。

// 读命令也直接使用sector号sd_send_cmd(CMD17, sector_number, 0xFF);

总结

导致在写第1024个sector时报 FFFC 错误的最可能原因是：在读写命令中，错误地将sector号乘以512后作为字节地址发送，而没有正确使用CMD16命令切换到块地址模式。

请按以下步骤修复：

1. 确保在初始化流程中，成功发送了 CMD16 (SET_BLOCKLEN) 并将块长度设置为 512。

2. 确保在 CMD24/CMD17 等读写命令中，传入的地址参数是 sector号本身，而不是 sector_number * 512。

完成这两步修改后，你的SD NAND应该就能正确读写所有sector了，包括1024及之后的sector。

建议你使用逻辑分析仪或ST-Link的调试功能，抓取一下初始化过程和发送写命令时的实际数据帧，确认 CMD16 是否发送，以及 CMD24 的地址参数到底是什么，这是定位问题最直接的方法。
