STM32H435VGT6驱动SD NAND指南

SD NAND-贴片式TF卡-贴片式SD卡-免费测试2025-09-0513

STM32H435VGT6这款微控制器驱动SD NAND（贴片式TF卡）是一项实用且有趣的技能。SD NAND相比传统的插卡式TF卡，体积更小巧，连接更稳定（因为是贴片焊接），更适合工业环境。我会为你提供一份从硬件连接到软件调试的实用指南。

驱动SD NAND前的准备工作

SD NAND是什么

SD NAND，也称为贴片式TF卡或贴片式SD卡，它采用了标准的SDIO接口，并兼容SPI模式，其内部结构可以理解为NAND Flash芯片 + 内置的SD卡控制器，这使得它在硬件连接和软件驱动上与传统SD卡非常相似，但封装形式更利于嵌入式产品设计

所需材料

微控制器：STM32H435VGT6开发板或核心板。
SD NAND芯片：例如芯存者的XCZSDNAND16GAS是常见选择。

软件环境：

STM32CubeMX 用于配置引脚和生成初始化代码。
STM32CubeIDE 或 Keil MDK 用于编写和编译代码。

必要驱动库：STM32H4的HAL库或LL库。

硬件连接与电路设计

STM32H435VGT6与SD NAND通常通过SDIO接口或SPI接口连接。SDIO方式因其更高的数据传输速率（支持1-bit或4-bit模式）而为首选

1. SDIO接口连接（推荐方式）

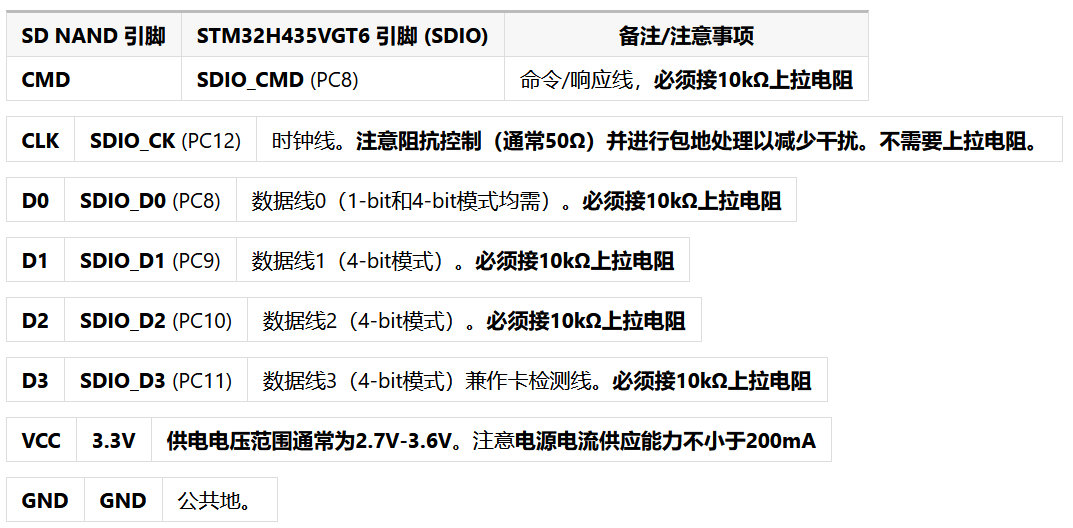

下表列出了STM32H435VGT6的SDIO引脚与SD NAND引脚的典型连接方式和建议：

SD NAND 引脚	STM32H435VGT6 引脚 (SDIO)	备注/注意事项
CMD	SDIO_CMD (PC8)	命令/响应线，必须接10kΩ上拉电阻

CLK

SDIO_CK (PC12)

时钟线。注意阻抗控制（通常50Ω）并进行包地处理以减少干扰。不需要上拉电阻。

SDIO_D0 (PC8)

数据线0（1-bit和4-bit模式均需）。必须接10kΩ上拉电阻

SDIO_D1 (PC9)

数据线1（4-bit模式）。必须接10kΩ上拉电阻

SDIO_D2 (PC10)

数据线2（4-bit模式）。必须接10kΩ上拉电阻

SDIO_D3 (PC11)

数据线3（4-bit模式）兼作卡检测线。必须接10kΩ上拉电阻

VCC

3.3V

供电电压范围通常为2.7V-3.6V。注意电源电流供应能力不小于200mA

GND

公共地。

电路设计注意事项：

上拉电阻：在CMD和所有数据线（D0-D3）上必须添加10kΩ的上拉电阻，以确保信号线在空闲时处于已知的高电平状态，避免数据错误。

去耦电容：在SD NAND的VCC和GND之间应放置一个0.1μF和一个10μF的电容，以滤除电源噪声，确保供电稳定。
PCB布局：

数据线（D0-D3、CMD）应尽量保持等长，以减少时序偏差。

CLK时钟线应尽可能进行包地处理，并控制阻抗（如50Ω），以减少高频干扰。
SD NAND芯片应尽量靠近STM32主控芯片放置，以缩短走线长度，降低干扰风险。

2. SPI接口连接（备选方案）

如果你的SDIO接口已被占用，或者对速度要求不高，也可以使用SPI模式。你需要根据SD NAND的数据手册，将其切换到SPI模式（通常是通过在上电时给特定引脚拉低来实现），并按照SPI设备连接：

SD NAND CLK 接 STM32 SPIx_SCK
SD NAND DI (Data In) 接 STM32 SPIx_MOSI
SD NAND DO (Data Out) 接 STM32 SPIx_MISO
SD NAND CS (Chip Select) 接 STM32 任意GPIO（软件控制片选）

软件配置与驱动开发

1. 使用STM32CubeMX进行配置

创建新工程：选择STM32H435VGT6芯片。
配置时钟树：确保SDIO外设的时钟（SDIOCLK）配置正确。STM32H7的SDIO时钟来源较多，配置时需注意。
启用并配置SDIO外设：

在 "Connectivity" 选项卡下找到 SDIO。
Bus Mode（总线模式）：选择 4 Bits Wide Bus（推荐）以启用4位数据模式，获得更快的速度。
Hardware Flow Control（硬件流控制）：Disable（禁用）

SDIO clock divide factor（时钟分频系数）：在初始化（识别卡）阶段，时钟频率（FOD）最高为400kHz。在数据传输模式下，时钟频率（FPP）默认最高为25MHz（SD2.0规范）。请根据你的SDIOCLK源时钟频率计算分频系数：CLK线时钟频率 = SDIOCLK / ([CLKDIV + 2])

。切记勿使初始时钟超过400kHz。
DMA Settings（DMA设置）：强烈建议添加DMA， especially for SDIO 4-bit mode, to offload the CPU and achieve higher transfer rates. 可以添加SDIO RX和SDIO TX的DMA通道。

配置调试接口：如ST-LINK（SWD）。
生成代码：选择你使用的IDE（如STM32CubeIDE或Keil MDK），生成初始化代码。

2. 编写应用代码

STM32CubeMX生成的代码已经初始化了SDIO外设和底层HAL库，但你还需要实现一些上层功能。许多SD NAND厂商（如雷龙、MK-米客方德）会提供参考例程

核心操作函数（基于HAL库）：

初始化SD卡：

/* 检查SD卡是否正常 */if (HAL_SD_GetCardState(&hsd) == HAL_SD_CARD_TRANSFER) {
    printf("SD card initialized successfully!
");
    // 可以打印卡信息
    printf("Card Capacity: %llu MB
", (hsd.SdCard.BlockSize * hsd.SdCard.BlockNbr) >> 20);
    printf("Card BlockSize: %d
", hsd.SdCard.BlockSize);} else {
    printf("SD card initialization failed!
");
    Error_Handler();}

此代码片段展示了如何获取SD卡状态并打印基本信息

读写块数据（扇区读写）：
SD NAND的读写通常以扇区（Sector）为单位，一个扇区通常是512字节。

#define SECTOR_SIZE 512uint8_t writeBuffer[SECTOR_SIZE];uint8_t readBuffer[SECTOR_SIZE];uint32_t sectorAddress = 0; // 要读写的扇区地址// 填充写入缓冲区（示例）for (int i = 0; i < SECTOR_SIZE; i++) {
    writeBuffer[i] = i % 256;}// 写入一个扇区if (HAL_SD_WriteBlocks(&hsd, writeBuffer, sectorAddress, 1, HAL_MAX_DELAY) != HAL_OK) {
    printf("Write block failed!
");
    Error_Handler();} else {
    printf("Write block succeeded!
");}// 读取一个扇区if (HAL_SD_ReadBlocks(&hsd, readBuffer, sectorAddress, 1, HAL_MAX_DELAY) != HAL_OK) {
    printf("Read block failed!
");
    Error_Handler();} else {
    printf("Read block succeeded!
");
    // 此时可以处理readBuffer中的数据}

*注意：HAL_SD_WriteBlocks和HAL_SD_ReadBlocks函数的参数是扇区编号（Block Address），而不是字节地址。对于SDHC/SDXC卡（容量>2GB），寻址基于块而不是字节

使用DMA进行读写（可选，但推荐用于大数据量传输）：
在CubeMX中配置好DMA后，HAL库函数的使用方式与非DMA方式类似，但底层传输由DMA控制器完成，效率更高。

// 使用DMA方式写入多个块if (HAL_SD_WriteBlocks_DMA(&hsd, writeBuffer, sectorAddress, numberOfBlocks) != HAL_OK) {
    // 错误处理}// 使用DMA方式读取多个块if (HAL_SD_ReadBlocks_DMA(&hsd, readBuffer, sectorAddress, numberOfBlocks) != HAL_OK) {
    // 错误处理}// 需要实现相应的DMA完成中断回调函数，例如：void HAL_SD_TxCpltCallback(SD_HandleTypeDef *hsd) {
    printf("DMA SDIO write complete!
");}void HAL_SD_RxCpltCallback(SD_HandleTypeDef *hsd) {
    printf("DMA SDIO read complete!
");}

3. 移植文件系统（FATFS）

如果需要在SD NAND上存储文件而不仅仅是原始数据，就需要移植文件系统。FATFS是一个轻量级的通用FAT文件系统模块，非常适合嵌入式系统。

在CubeMX中使能FATFS：在 "Middleware" 选项卡中选择 FATFS，并在 "Mode" 下选择 SD Card。
重新生成代码：CubeMX会将FATFS中间件添加到你的工程中。
使用FATFS API进行文件操作：

#include "fatfs.h"FATFS fs;  // 文件系统对象FIL fil;   // 文件对象UINT bw;   // 写入的字节数// 挂载文件系统if (f_mount(&fs, "", 0) != FR_OK) {
    printf("Mount failed!
");
    Error_Handler();} else {
    printf("Mount succeeded!
");}// 打开/创建一个文件并写入if (f_open(&fil, "hello.txt", FA_CREATE_ALWAYS | FA_WRITE) == FR_OK) {
    f_write(&fil, "Hello, SD NAND!", 15, &bw);
    f_close(&fil);
    printf("File written.
");}// 打开文件并读取if (f_open(&fil, "hello.txt", FA_READ) == FR_OK) {
    char readBuf[50];
    f_read(&fil, readBuf, f_size(&fil), &bw);
    f_close(&fil);
    printf("Read from file: %s
", readBuf);}// 卸载文件系统（可选）f_mount(NULL, "", 0);

常见问题与调试技巧

问题：SD卡初始化失败（HAL_SD_Init返回错误或卡死）

检查硬件连接：确保所有引脚连接正确且牢固，特别是VCC和GND。用万用表检查电压是否为稳定的3.3V。
检查上拉电阻：CMD和数据线（D0-D3）必须接上拉电阻

检查时钟配置：确保初始化阶段的SDIO时钟不超过400kHz。分频系数设置是否正确？计算公式：CLK线时钟频率 = SDIOCLK / ([CLKDIV + 2])
检查PCB布局：过长的走线、缺乏包地或阻抗不匹配都可能引起信号完整性问题，导致初始化失败。

问题：可以初始化但无法读写数据

检查SD NAND的格式：新的SD NAND可能需要先格式化为FAT32文件系统才能在电脑上识别并使用FATFS读写。可以用读卡器连接电脑进行格式化。
检查读写函数参数：确认你使用的扇区地址（Block Address）是否正确？HAL_SD_WriteBlocks/ReadBlocks的参数是扇区号，不是字节偏移

尝试降低SDIO时钟速度：虽然初始化成功，但高速传输可能不稳定。尝试增大分频系数，降低通信速率进行测试。

调试建议：

充分利用串口打印：在关键步骤（初始化、读写前后）添加打印信息，输出状态、错误代码和关键变量（如读写到的数据内容）。
使用逻辑分析仪或示波器：这是诊断SDIO通信问题的最强工具。可以抓取CMD和CLK、DAT线上的波形，检查时序、信号质量是否符合SDIO协议规范。
