贴片SD卡不稳定 上拉电阻

贴片SD卡不稳定”和“上拉电阻”是两个非常关键且关联性极强的点。这确实是嵌入式硬件设计中一个常见且棘手的问题。

下面我将为您详细解释原因并提供解决方案。

问题的核心：信号完整性

贴片SD卡（尤其是MicroSD卡）的工作频率很高（标准模式可达50MHz，高速模式更高）。在如此高的频率下，PCB上的走线不再是简单的导线，而是具有特性阻抗的传输线。如果设计不当，会产生信号反射、振铃、边沿退化等问题，导致主机和SD卡之间通信错误，表现为：

• 无法识别卡

• 传输数据时随机出错

• 突然掉卡

• 系统死机

上拉电阻的作用

上拉电阻在这里主要扮演两个角色：

1. 确定默认电平（对于CMD和DAT线）：

• SD总线协议中，CMD（命令线）和DAT0-DAT3（数据线）是开漏（Open-Drain） 输出。这意味着它们只能主动将线路拉低，而不能主动拉高。

• 需要外部的上拉电阻来在线路空闲时将其恢复到高电平（VCC或VDD），以便主机和卡都能正确地检测到信号状态。

• 如果没有上拉电阻，这些线路的电平会处于不确定（悬浮）状态，导致通信根本无法开始或极不稳定。

2. 阻抗匹配（次要作用）：

• 合适的电阻值可以在一定程度上改善信号质量，减少过冲（Overshoot）和振铃（Ringing），但它的主要作用还是确定逻辑电平。精确的阻抗匹配通常需要更复杂的终端电阻网络。

SD协议模式与上拉电阻要求

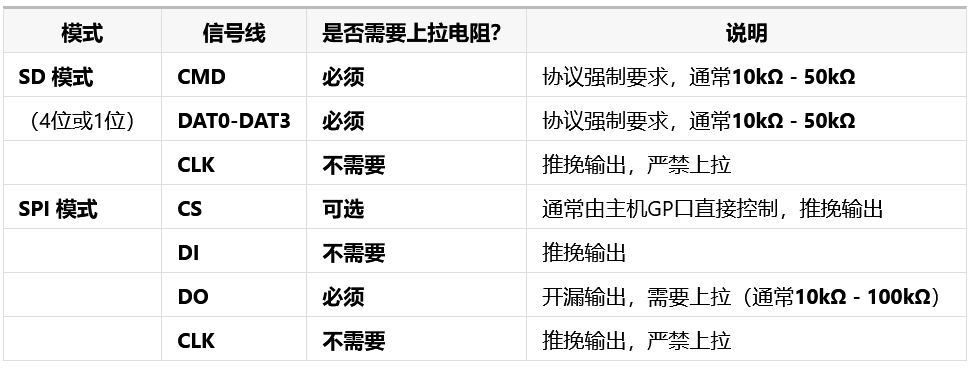

SD卡有两种通信模式，对上拉电阻的要求不同：

SD卡有两种通信模式，对上拉电阻的要求不同：

结论： 无论您使用哪种模式，DATA线（SD模式）或DO线（SPI模式）都必须有上拉电阻。

解决贴片SD卡不稳定的综合方案

如果您的设计已经出现了不稳定问题，请按照以下步骤排查和解决：

1. 检查原理图：确认上拉电阻存在

• 首先，确保您的原理图严格遵循了上表的要求。

• 电阻值：10kΩ 是一个最常用且安全的选择。电阻值太小会增大功耗，太大会导致上升沿过慢，在高频下同样会出问题。优先检查并尝试使用10kΩ电阻。

• 上拉电压：必须上拉到SD卡的VDD（通常是3.3V）电源网络，而不是其他电压。

2. 检查PCB布局和布线（这是高频设计的关键！）

即使原理图正确，糟糕的PCB布局也会导致失败。请检查以下几点：

• 走线长度：SD_CLK信号线是最关键的，它的长度应该与SD_CMD和SD_DAT0信号线的长度尽可能匹配（等长），误差控制在几百mil（毫米）以内。所有SD卡信号线应尽可能短。

• 走线拓扑：对于连接到多张卡（eMMC+SD卡）的情况，需要使用合适的拓扑结构（如点对点、T型分支），但通常SD卡是点对点连接。

• 参考平面：所有高速信号线下方必须有一个完整、不间断的参考平面（GND或电源平面），为信号提供返回路径。严禁跨分割布线。

• 去耦电容：SD卡的VDD电源引脚附近必须放置一个100nF的陶瓷去耦电容，并且尽可能靠近引脚。这是必须的，它可以滤除电源噪声，为芯片瞬间工作提供能量。

• 过孔：尽量减少信号线上的过孔数量，每个过孔都会引入阻抗不连续和寄生电感。

3. 软件调试

• 降低时钟频率：在驱动初始化时，先以最低的时钟频率（如400kHz）进行通信，初始化成功后再切换到更高的频率。如果低频稳定而高频不稳定，那几乎可以肯定是硬件（PCB布局或电阻）问题。

• 增加重试和超时机制：在软件层面增加对命令失败的重试次数，提高系统的鲁棒性。

总结与行动清单

当您的贴片SD卡不稳定时，请按以下顺序排查：

1. 【首要检查】：确认CMD和DAT0-DAT3信号线上是否有10kΩ的上拉电阻到3.3V。

2. 【电源检查】：确认SD卡电源引脚有一个紧靠其旁的100nF去耦电容。

3. 【布局检查】：检查PCB，确保CLK、CMD、DAT线走线短、粗，且CLK线与其他线长度大致相等。

4. 【软件检查】：尝试降低通信频率，看问题是否消失。

5. （进阶）如果以上都无效，可以考虑使用示波器观察波形，看是否存在明显的振铃、过冲或边沿过于缓慢的问题。这可能需要调整电阻值或采用更复杂的终端匹配。
