SDIO 时钟信号上升和下降时间

SDIO时钟信号的上升时间（Rise Time）和下降时间（Fall Time） 是保证信号完整性和稳定通信的关键时序参数。它们并非固定值，而是由SD卡的模式、运行频率和物理规范共同决定。

核心概念

• 上升时间 (Tr)：通常指信号从稳定值的 10% 上升到 90% 所花费的时间。

• 下降时间 (Tf)：通常指信号从稳定值的 90% 下降到 10% 所花费的时间。

过快或过慢的边沿速率都会导致信号完整性问题。

官方规范与标准

SD协会的《SD Physical Layer Specification》对不同模式的时钟信号时序有明确定义。以下是关键信息：

1. 默认速度模式 (Default Speed) & 高速模式 (High Speed)

• 时钟频率： Default Speed ≤ 25 MHz, High Speed ≤ 50 MHz

• 上升/下降时间要求： ≤ 10 ns

• 这是一个相对宽松的要求，在较低频率下很容易满足。

• 主要目的是确保信号边沿不会过于缓慢，以免在高低电平转换期间发生误判。

2. UHS-I 模式 (Ultra High Speed)

UHS-I 模式对信号质量的要求极其严格，因为时钟频率可以高达 208 MHz（SDR104模式）。

• 时钟频率： 50 MHz (SDR50), 100 MHz (DDR50), 208 MHz (SDR104)

• 上升/下降时间要求： 通常要求 ≤ 1.0 ns 甚至更短

• 规范中通常不直接规定一个固定值，而是通过眼图模板（Eye Diagram Mask） 来规范信号质量。

• 为了满足眼图模板，在如此高的频率下，信号的上升/下降时间必须非常短（通常在 几百皮秒 ps 的量级），并且要保证良好的阻抗匹配，以避免过冲和振铃。

测量条件至关重要：所有这些时序参数都是在规范定义的特定测试负载（通常是50欧姆端接到Vss/2）下测量的。在实际的PCB板上，由于负载不同，测量值会有所差异。

实际工程中的影响与优化

不当的上升/下降时间会直接导致通信失败：

1. 边沿过缓 (Too Slow)

• 问题： 转换时间太长，信号可能在时钟采样的瞬间处于不确定的中间电平，导致采样错误。

• 原因： SDIO主机驱动能力设置过弱、走线过长、容性负载过大（例如连接了多个设备）。

2. 边沿过陡 (Too Fast)

• 过冲 (Overshoot)： 信号电平超过电源电压或低于地电平。

• 振铃 (Ringing)： 信号在稳定前发生衰减振荡。

• 电磁干扰 (EMI)： 辐射超标，影响其他电路。

• 问题： 相当于包含了大量的高频分量，容易引发信号完整性问题，如：

• 原因： 主机驱动强度设置过强、走线阻抗不匹配（没有做阻抗控制）。

如何测量和调试？

当你遇到SDIO通信不稳定时，使用示波器测量时钟信号的上升/下降时间是必不可少的步骤。

1. 使用高质量示波器和探头：带宽至少要比时钟频率高5倍（例如，测量50MHz时钟，建议使用250MHz以上带宽的示波器）。使用探头配套的接地弹簧，而不是长长的接地线，以减少测量误差。

2. 正确设置探头： 在测量前进行探头补偿。

3. 自动测量： 现代数字示波器都有自动测量功能，可以轻松读取上升时间、下降时间、过冲等参数。

如何调整上升/下降时间？

大多数现代MCU（如STM32、NXP i.MX系列）的SDIO主机控制器都提供了可配置的驱动强度（Drive Strength） 或斜率控制（Slew Rate Control）。

• 如果边沿过缓、波形圆滑：增加SDIO引脚组的驱动强度。

• 如果边沿过陡、出现过冲/振铃：减小SDIO引脚组的驱动强度，或者在信号线上串联一个小的阻尼电阻（例如22Ω - 100Ω），靠近主机端放置。

PCB布局布线建议：

• SDIO的CLK、CMD、DATA线应作为一组进行等长布线，误差建议在50mil（1.27mm）以内。

• 保持完整的参考平面（地平面），避免跨分割。

• 控制特性阻抗（通常单端50Ω）。

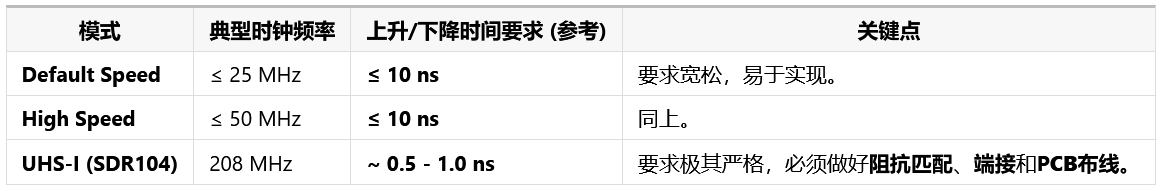

总结

最终建议：不要只纠结于一个绝对数值。最好的实践是：

1. 遵循良好的PCB设计规范。

2. 用示波器查看实际波形。

3. 灵活调整主控端的驱动强度，目标是得到一个干净、清晰、无过冲和振铃的方波时钟信号。
