HC32L196KCTA SPI与SD NAND通信兼容性分析

HC32L196KCTA-LQFP64 这款单片机是能够通过 SPI 接口与 SD NAND 进行通信的。这意味着你可以用它来实现对 SD NAND 的读写操作。

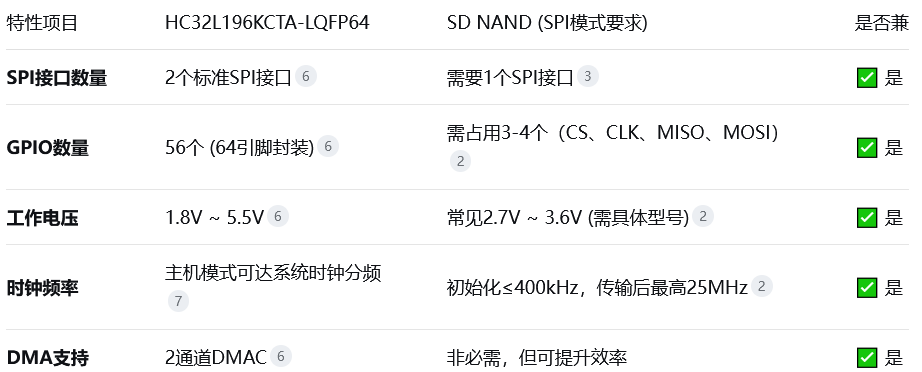

为了让你快速了解硬件方面的兼容性，我用一个表格来汇总核心信息：

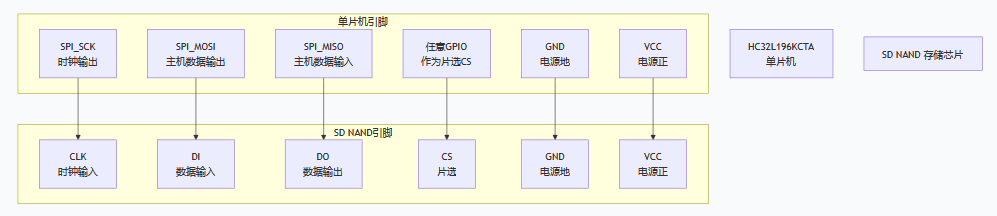

连接示意图

当你连接时，需要将单片机的SPI引脚与SD NAND的相应引脚连接起来：

实现通信的关键点

要实现通信，你还需要注意以下几点：

1. SPI配置：初始化SPI时，需设置为主机模式。SPI的时钟极性（CPOL）和相位（CPHA） 通常需要设置为模式0（CPOL=0, CPHA=0）或模式3（CPOL=1, CPHA=1），具体需参考你的SD NAND芯片数据手册。

2. 软件逻辑：SD NAND在SPI模式下的初始化流程有特定顺序（如发送CMD0、CMD8等指令）

• 。你需要编写代码遵循这一序列。许多开源项目（如FatFs）提供了参考代码。

• 电平转换：若单片机与SD NAND工作电压不同（如单片机1.8V，SD NAND 3.3V），需增加电平转换电路，以免损坏设备。

• 库函数使用：有开发者发现，直接操作HC32L196的SPI寄存器时若时机不当可能失败，建议使用厂家提供的库函数（如 Spi_GetStatus）来检查状态位，这可能更可靠。

• 速度设置：遵循SD协议，初始化阶段SPI时钟不能超过400kHz。成功初始化后，再切换到更高的频率（最高25MHz）进行数据传输。

后续开发建议

如果这是你项目中的重要环节，还需要注意：

• 仔细阅读手册：开发前务必仔细阅读华大HC32L196芯片的参考手册中关于SPI控制器章节，以及你所使用的SD NAND芯片的数据手册。

• 逻辑分析仪：准备一个逻辑分析仪或支持SPI解码的示波器，它们对调试通信时序问题帮助巨大。

• 现有开源库：可以搜索并参考其他平台（如STM32）的SD卡SPI驱动代码，理解其流程后移植到HC32L196平台。

总的来说，HC32L196KCTA-LQFP64 在硬件和软件层面都支持以SPI模式与SD NAND通信。只需正确连接硬件，并按照SD协议规范编写初始化及读写流程，就能够实现可靠的存储扩展。

希望这些信息能帮助你顺利开展项目。如果你在具体调试过程中遇到问题，或者能告诉我你项目的具体类型（比如是数据采集还是设备升级？），我也许能提供更具体的建议。
