SD NAND的通信主要遵循SD协议，通常可以在SD模式（4线或1线）和SPI模式两种方式下工作。下面这个表格概括了其主要通信阶段和核心任务：

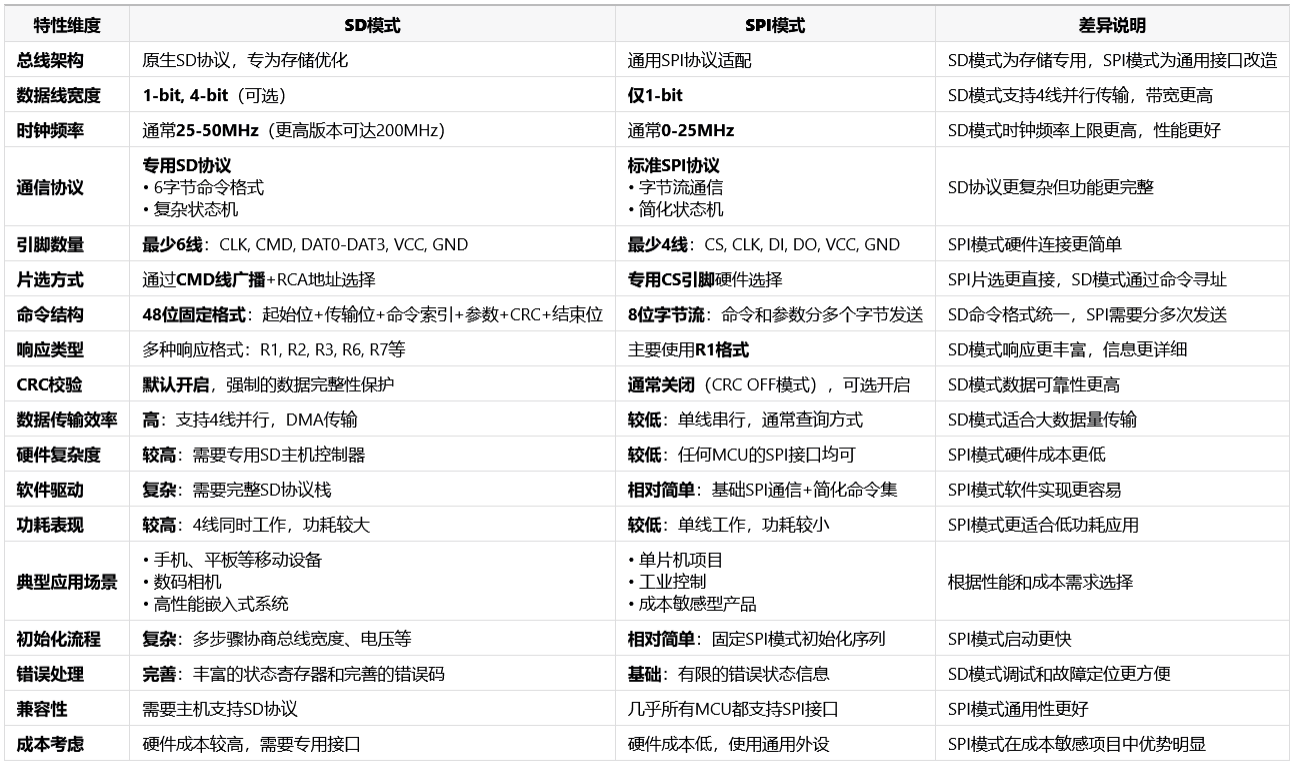

SD模式与SPI模式详细对比

关键操作细节

1. 初始化流程（以SPI模式为例）

• 上电与时钟同步：上电后，主机先使SD NAND进入SPI模式（通过拉低CS并发送CMD0），并发送至少74个时钟周期以便卡完成内部初始化。电压与兼容性检查：发送CMD8命令，验证卡是否支持主机提供的电压，并确认卡兼容SD协议2.0或更高版本。

• 初始化和容量确认：重复发送ACMD41（注意，ACMD41是应用特定命令，需先发送CMD55），直到卡跳出空闲状态，表示初始化完成。通过CMD58读取OCR寄存器，可确认卡容量（CCS位）：CCS=0为标准容量SDSC；CCS=1为高容量SDHC或扩展容量SDXC。

• 读取寄存器与发布地址：主机通过CMD2读取卡的唯一CID标识，然后通过CMD3要求卡发布一个相对地址RCA用于后续寻址。之后卡进入待机状态。主机发出CMD7选中卡，卡进入传输状态，准备进行数据传输。

数据读写流程

• 设置块长度：对于标准容量卡（SDSC），可使用CMD16设置块长度。高容量卡（SDHC/SDXC）的块长度固定为512字节。

• 读取数据：

• 主机发送CMD17（单块读）或CMD18（多块读）及起始地址

• 卡先返回一个响应令牌，接着发送数据块。数据块以起始令牌开始，以16位CRC结束

• 多块读取时，主机需发CMD12来停止传输。

写入数据：

• 主机发送CMD24（单块写）或CMD25（多块写）及起始地址。

• 卡返回响应令牌后，主机发送数据块。每个数据块以起始令牌为前缀，以CRC结尾。

• 卡接收数据后，返回一个数据响应令牌。如果数据被接受，卡会开始编程，并通过拉低数据线（忙信号）指示忙状态。主机可轮询CMD13查询状态。

• 多块写入时，主机在发送完所有数据块后，发送停止传输令牌以结束操作。

错误处理与数据保护

CRC校验：命令和数据块传输通常受CRC（循环冗余校验） 保护，以确保传输完整性。在SPI模式下，默认CRC检查可能关闭（CRC OFF模式），但主机可通过CMD59开启。

ECC技术：SD NAND内部通常集成ECC（错误校正码） 功能，用于检测和纠正NAND闪存单元可能发生的位错误，保障数据可靠性。
