SD NAND调试失败原因及解决方法(必看）

这是一个在嵌入式硬件开发中非常经典的问题。你观察到的现象非常准确——SD NAND（也称为贴片式TF卡）的调试确实呈现出“一次通”和“死活不通”两种极端情况。这背后通常不是玄学，而是由一些非常具体、可追溯的原因造成的。

我能精准地帮你定位和缩小问题范围，并给出避免方法。让我们从“为什么能一次调通”的反面来寻找“为什么调不通”的根源。

核心根源：细节、规范与调试方法

SD NAND看起来简单（只有8个引脚，SPI协议），但它是一个完整的“黑盒”系统，内部有Flash控制器、FTL（闪存转换层）、坏块管理等复杂逻辑。调试失败的根本原因在于没有严格按照其行为规范操作，以及问题出现时缺乏高效的排查手段。

一、问题精准定位与根源分析（从大概率到小概率）

我们可以将问题分为三大层面：硬件、软件（驱动）、和SD NAND本身。

层面一：硬件问题（约占50%的失败案例）

这是最常见的第一坑，尤其是对于经验不足或layout经验少的工程师。

1. 电源问题（最大嫌疑犯）

• 现象： 无法初始化、初始化成功但读写不稳定、读写大文件时失败、反复重启后偶尔识别。

• 根源：

• 电源电压不稳/不足： SD NAND工作时（尤其是写入时）峰值电流较大（几十mA）。如果电源芯片功率不足或纹波过大，会导致其内部控制器工作异常。

• 电源引脚未加滤波电容： 数据手册要求通常在VCC和GND之间添加一个1uF~10uF的钽电容和一个0.1uF的陶瓷去耦电容，且必须紧贴芯片电源引脚放置。缺少这个电容，电源噪声极易导致通信失败。

如何定位： 用示波器测量SD NAND的VCC引脚波形。在发起读写命令（特别是CMD24/25写命令）时，看电压是否被拉低（如从3.3V跌落到3.0V以下）或出现毛刺。

信号完整性问题

• 现象： 低速（如400kHz初始化）可能成功，切换到高速（如25MHz）后失败；读写数据校验错误。

• 根源：

• 未串联匹配电阻： SD协议建议在CLK、CMD、DATA线上串联一个10Ω - 100Ω的电阻（具体参考你的SD NAND型号手册），用于阻尼信号过冲和振铃，改善信号质量。

• 走线过长/过绕： 高速信号线走得太长，像天线一样引入干扰。

• 如何定位： 使用示波器探测CLK和DATA信号波形。看上升/下降沿是否陡峭、有无严重的过冲（Overshoot）和下冲（Undershoot）、振铃（Ringing）现象。一个好的方波应该是干净利落的。

焊接与PCB问题

• 现象： 完全无响应，仿佛芯片不存在。

• 根源：

• 虚焊/连锡： 尤其是底部带焊球的BGA封装或小尺寸的LGA封装，对焊接工艺要求高。

• PCB漏电或短路： 洗板不干净，残留的助焊剂在潮湿环境下可能导致轻微漏电。

层面二：软件/驱动问题（约占40%的失败案例）

1. 初始化流程不规范（第二大嫌疑犯）

• 现象： 卡在CMD0或CMD8之后。

• 根源：

• 上电后延时不足： 发送CMD0（GO_IDLE_STATE）之前，必须保证给SD NAND充足的上电复位时间。至少等待1ms以上（保守起见可延时10ms-100ms），否则芯片还没准备好。

• 电压检查（CMD8）缺失或错误： CMD8是询问芯片支持的电平。必须发送正确的参数（如0x000001AA for 2.7-3.6V），并正确解析回应。很多简化版驱动会忽略这一步，导致在某些芯片上无法通过。

• ACMD41初始化流程错误： 发送ACMD41（实际上是CMD55+CMD41）进行初始化时，需要循环发送直到芯片跳出idle状态。很多驱动只发一次就放弃了。

• 命令/数据CRC校验错误

• 现象： 偶尔能识别，大部分时间失败。

• 根源： 为了简单，很多工程师在初始化阶段后会关闭CRC校验（CMD59）。但在初始化阶段，CRC是强制必须开启的。如果你的CMD8或ACMD41命令的CRC计算错误，芯片不会响应。每个命令都有一个7位的CRC校验码，不能用0xFF或0x00敷衍。

• 时钟速率切换时机错误

• 现象： 初始化成功，但后续读写失败。

• 根源： 在初始化完成前（收到ACMD41的有效正响应后），必须保持低速时钟（通常为400kHz）。只有在发送CMD16（设置块大小）之后，才可以通过CMD4或修改主机时钟寄存器来切换到高速模式（如25MHz）。切换得太早，通信会失败。

• 读写超时处理不足

• 现象： 读写小文件成功，大文件失败；程序会卡死。

• 根源： SD NAND在写入和擦除操作时需要时间，此时它会拉低DATA线以示“忙”。驱动必须持续读取状态直到它变“就绪”，而不是发送完写命令后就立刻进行下一步。这个等待必须要有超时判断，否则芯片若意外死锁，整个程序也会卡死。

层面三：SD NAND器件问题（约占10%）

1. 文件系统问题

• 现象： 底层读写成功，但无法挂载文件系统。

• 根源： 芯片出厂时可能是空白无文件的，或者预烧录了文件系统但与你的系统不兼容（如你是FAT32，它出厂是exFAT）。需要先用fdisk和mkfs工具对设备进行分区和格式化。

• 兼容性问题

• 现象： 换一个品牌/批次的芯片就不行了。

• 根源： 不同厂家、甚至同厂家不同批次的SD NAND，其内部控制器和时序细节可能有微小差异。一个健壮的驱动应该能处理这些差异。

• 芯片损坏

• 静电击穿、电源浪涌、焊接过热都可能导致芯片损坏。

二、如何系统性避免：一次调通的工程师做对了什么？

一次成功的工程师并非更幸运，而是他们遵循了一套最佳实践，规避了上述所有陷阱。

1. 硬件设计阶段

• 仔细阅读数据手册！ 这是最核心的一点。关注电源要求和推荐电路。

• 电源设计： 使用LDO给SD NAND单独供电或确保主电源功率充足。必须在VCC引脚放置一个10uF钽电容和一个100nF陶瓷电容。

• PCB布局： CLK、CMD、DATA线尽可能短而直。必须在信号线上串联33Ω左右的匹配电阻（位置靠近主控端）。

• 软件驱动阶段

• 使用经过验证的驱动： 优先使用芯片原厂提供的驱动代码，或者Semiconductor、ST等大厂HAL库中的SDIO驱动。它们已经处理了各种边界情况。

• 严格遵循初始化序列： 上电延时 -> CMD0 -> CMD8 -> 循环CMD55+CMD41 -> CMD58（读OCR可选） -> CMD16（设置块大小） -> 切换高速时钟 -> CMD59（关闭CRC，可选）。一步都不能省。

• 完善的错误处理和超时机制： 每个命令发送后都要检查响应和超时。读写操作时要检查忙状态。

调试阶段

• 工具是关键： 准备一个示波器，它是调试硬件问题的“眼睛”。

• 分步调试法：

• 第一步：查硬件。 先不写软件，用万用表查电压、有无短路。上电后用示波器看电源和时钟引脚是否有波形。

• 第二步：查基础通信。 写一个最简单的代码：发CMD0（CRC可先设置为0x95，这是CMD0的固定CRC值）。用示波器同时抓CLK和CMD线，看是否有命令波形发出，以及SD NAND的DAT线是否有回应（应该为0x01或0xFF）。

• 第三步：逐条命令推进。 成功收到CMD0的回应后，再发CMD8，用同样的方法抓波形看回应。一步步往下做，就像敲门一样，敲一下听一下回应。

• 利用灯和日志： 在代码里每个关键步骤点灯或打印日志（printf），能快速定位程序死在哪一条命令上。

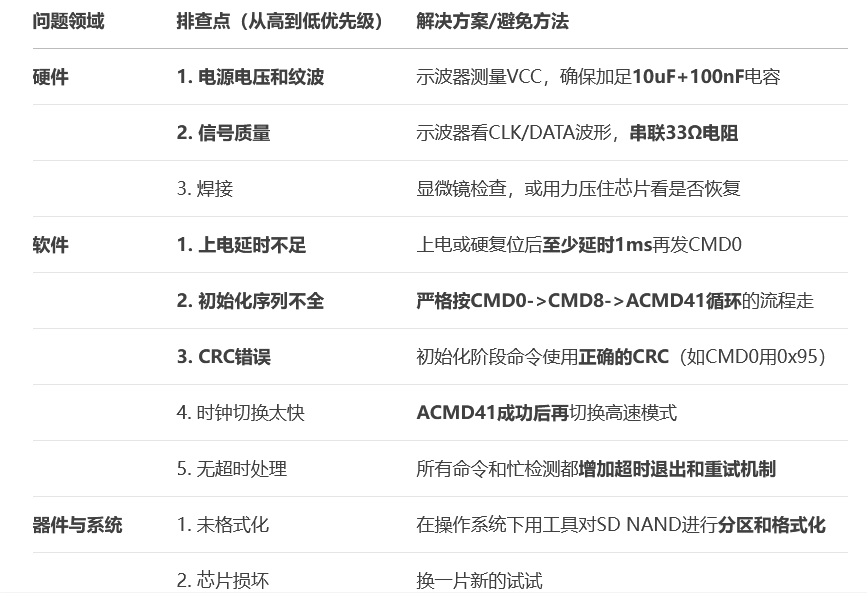

总结：给你的“避坑”清单

下次如何避免？

一句话：抄好作业，备好工具。

1. “抄作业”：找到你所用的具体型号的SD NAND的官方数据手册和参考设计，严格按照上面的电路和初始化流程来做。不要想当然地以为所有SD卡都一样。

2. “备工具”：示波器是必备的。没有它，调试硬件问题就像盲人摸象。它能直接告诉你“命令发出去没有”、“芯片回应了没有”、“电源干不干净”。

遵循这份指南，你就能从“怎么调都不行”的阵营，稳稳地迈入“一次就调通”的高手行列。
